Гидромотор — HITACHI ZX225USR-3

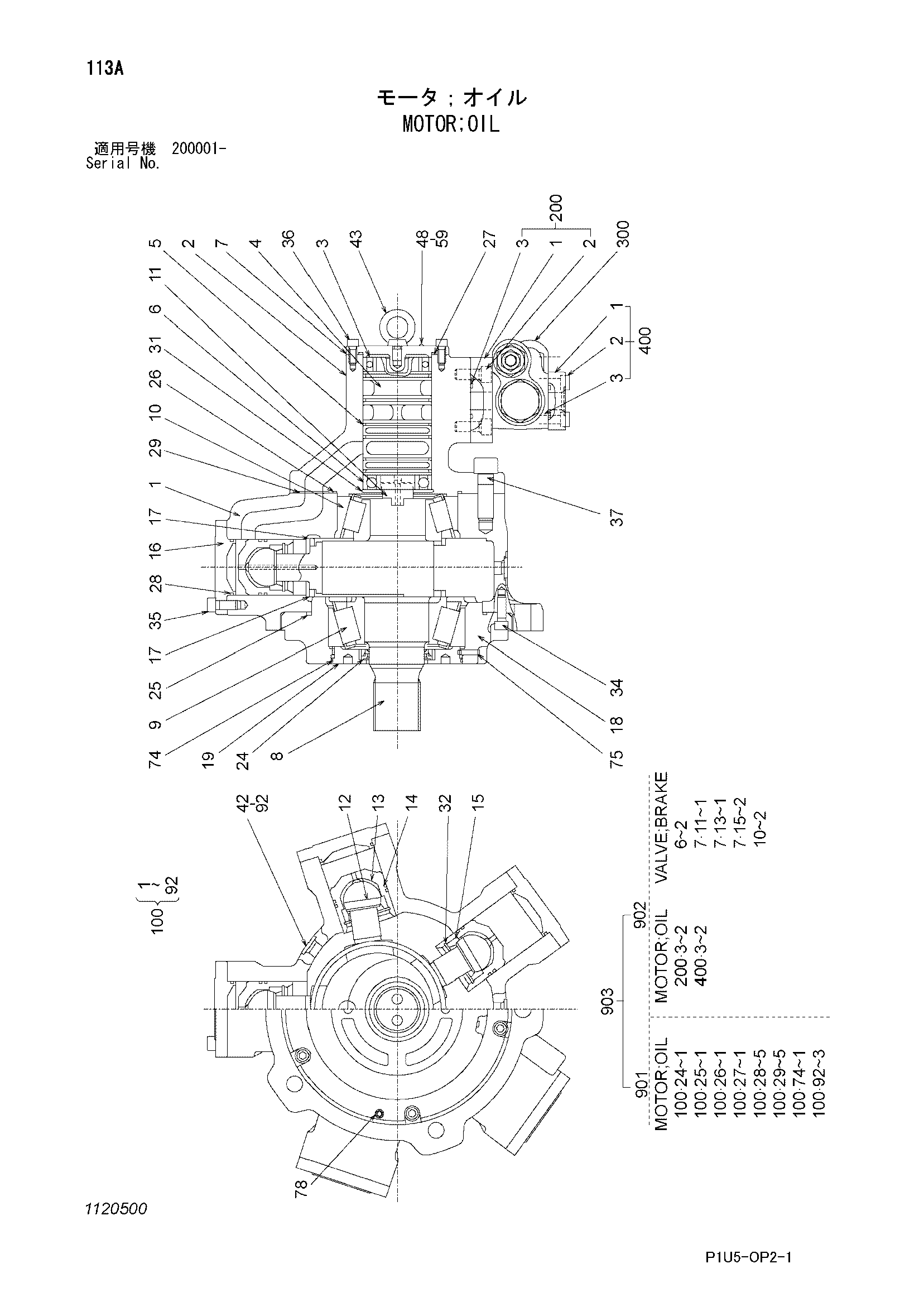

Заводская схема «Гидромотор» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4489246 | Гидромотор | 1 | |
| 100 | 1120514 | Гидромотор | 1 |
| 100-2 | 1120501 | Корпус | 1 |
| 100-3 | 0167905 | Шариковый подшипник | 1 |
| 100-4 | 1120502 | Клапан поворотный | 1 |
| 100-5 | 0167904 | Поршневое кольцо | 6 |
| 100-6 | 1120503 | Подшипник | 1 |
| 100-7 | 1120504 | Колпачок | 1 |
| 100-8 | 1120505 | Вал кранк | 1 |
| 100-9 | 0159802 | Подшипник. каток | 1 |
| 100-10 | 0159803 | Подшипник. каток | 1 |
| 100-11 | 0167910 | Муфта | 1 |
| 100-12 | 1120506 | Шток коннектинг | 5 |
| 100-13 | 1120507 | Поршень | 5 |
| 100-14 | 1120508 | Поршневое кольцо | 10 |
| 100-15 | 0167914 | Проставка | 5 |
| 100-16 | 1120509 | Колпачок | 5 |
| 100-18 | 1120510 | Корпус | 1 |
| 100-19 | 1120511 | Гайка | 1 |
| 100-24 | 0631508 | Масляное уплотнение | 1 |
| 100-25 | 1120512 | Уплотнительное кольцо | 1 |
| 100-26 | A810145 | Уплотнительное кольцо | 1 |
| 100-27 | A810085 | Уплотнительное кольцо | 1 |
| 100-28 | A811060 | Уплотнительное кольцо | 5 |
| 100-29 | A811030 | Уплотнительное кольцо | 5 |
| 100-31 | 988850 | Стопорное кольцо | 1 |
| 100-32 | 991722 | Стопорное кольцо | 5 |
| 100-34 | M341030 | Болт с внутренним шестигранником | 5 |
| 100-35 | 0167922 | Болт с внутренним шестигранником | 40 |
| 100-36 | 0167923 | Болт с внутренним шестигранником | 4 |
| 100-37 | 0299004 | Болт с внутренним шестигранником | 5 |
| 100-42 | 0311336 | Пробка | 3 |
| 100-43 | 0100522 | Болт проушина | 1 |
| 100-74 | 0159820 | Уплотнительное кольцо | 1 |
| 100-75 | 1120513 | Установочный винт | 1 |
| 100-78 | 0343310 | Установочный винт | 2 |
| 100-92 | 4509180 | Уплотнительное кольцо | 3 |
| 200 | 1120515 | Пластина в сборе | 1 |
| 200-1 | 1120516 | Пластина | 1 |
| 200-2 | 1120517 | Болт с внутренним шестигранником | 6 |
| 200-3 | A811035 | Уплотнительное кольцо | 2 |
| 300 | 4676197 | Тормозной клапан | 1 |
| 400 | 1120519 | Фланец в сборе | 1 |
| 400-1 | 1120520 | Фланец | 1 |
| 400-2 | 0251409 | Болт с внутренним шестигранником | 6 |
| 400-3 | 4506428 | Уплотнительное кольцо | 2 |
| 901 | 1120521 | Комплект уплотнение(гидромотор) | 1 |
| 902 | 1120522 | Комплект уплотнение(клапан тормоз | 1 |
| 903 | 1120523 | Комплект уплотнение(в сборе) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
