Электрический гидромотор проводка — HITACHI ZX225USR-3

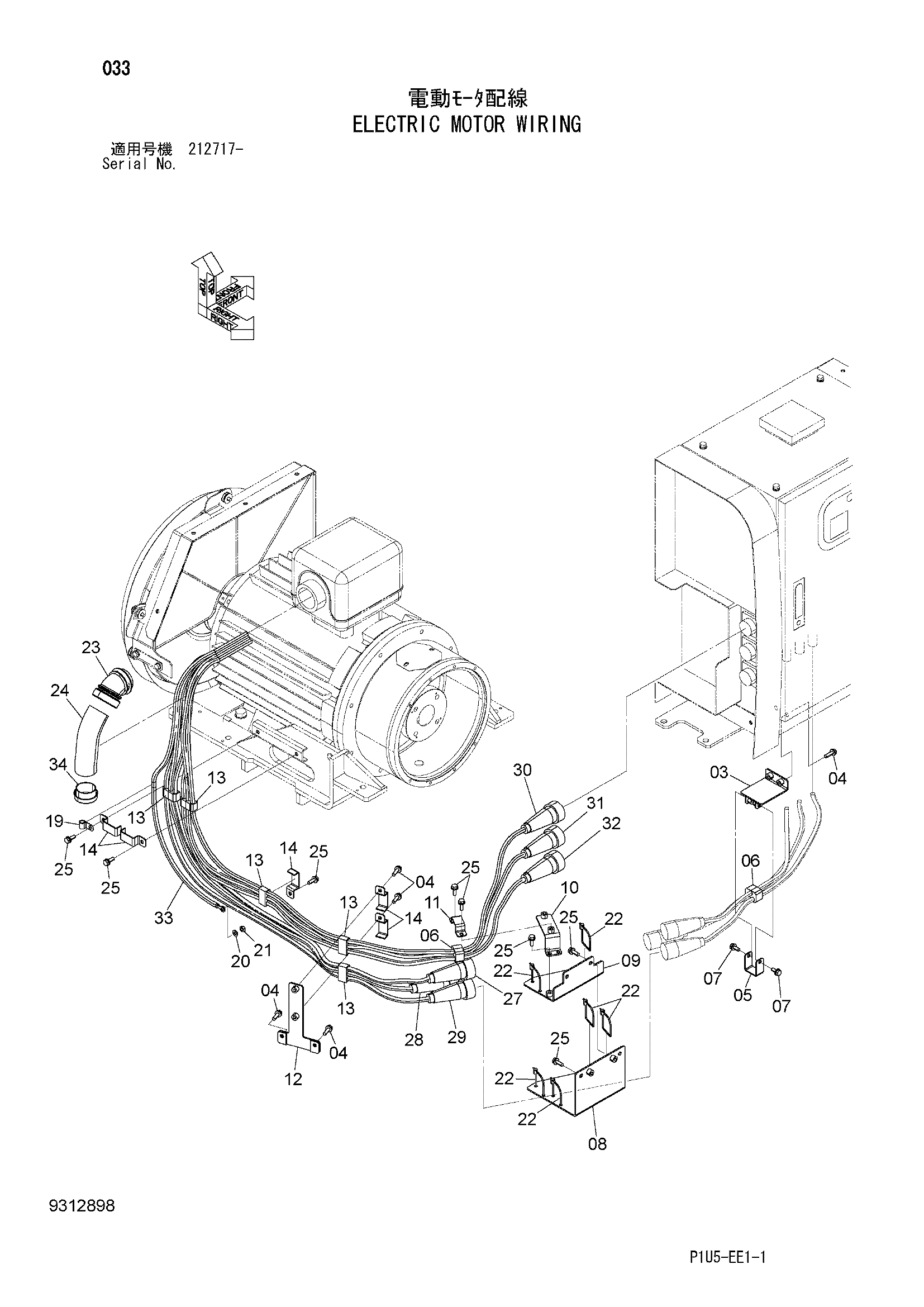

Заводская схема «Электрический гидромотор проводка» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8121016 | Кронштейн | 1 |
| 04 | J271035 | Болт с шайбой | 6 |
| 04A | J901035 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | 4710179 | Хомут | 1 |
| 06 | 4710176 | Резиновая втулка | 2 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 8121018 | Пластина | 1 |
| 09 | 8121017 | Пластина | 1 |
| 10 | 9772127 | Кронштейн | 1 |
| 11 | 4710178 | Хомут | 1 |
| 12 | 9772126 | Кронштейн | 1 |
| 13 | 4710175 | Резиновая втулка | 5 |
| 14 | 4710177 | Хомут | 5 |
| 19 | 4190275 | Зажим | 1 |
| 20 | A590110 | Плоская шайба | 1 |
| 21 | J950010 | Гайка | 1 |
| 22 | 4055311 | Ленточный зажим | 6 |
| 23 | 4712555 | Разъём | 1 |
| 24 | 4712554 | Трубка | 1 |
| 25 | J271030 | Болт с шайбой | 11 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 3118902 | Трос (RED, U) | 1 |
| 28 | 3118903 | Трос (вхите, V) | 1 |
| 29 | 3118904 | Трос (блуе, W) | 1 |
| 30 | 3118905 | Трос (RED, Y) | 1 |
| 31 | 3118906 | Трос (вхите, Z) | 1 |
| 32 | 3118907 | Трос (блуе, X) | 1 |
| 33 | 3118908 | Трос (греен, E) | 1 |
| 34 | 4718945 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
