Всасывающие трубопроводы — HITACHI ZX225USR-3

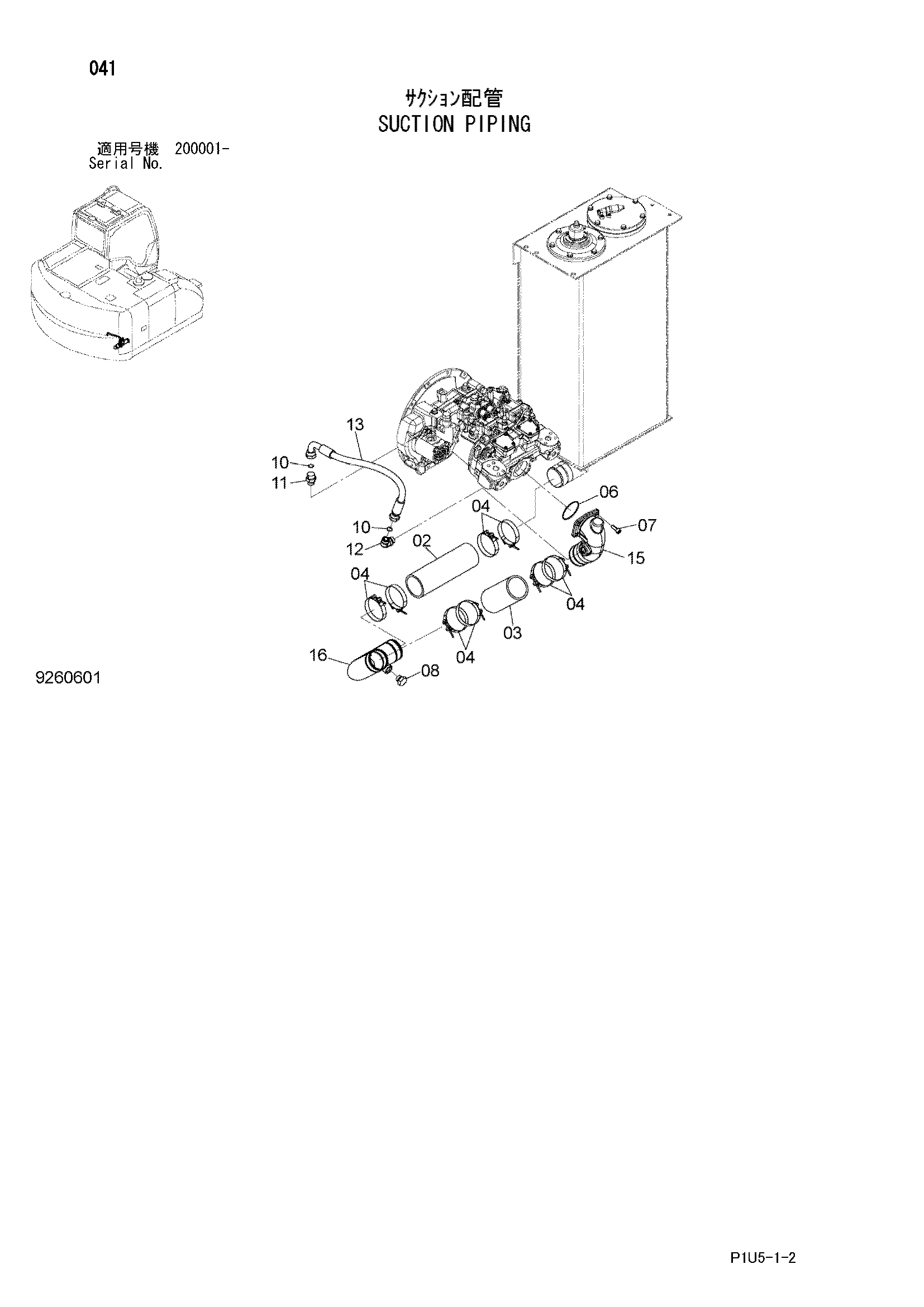

Заводская схема «Всасывающие трубопроводы» для HITACHI ZX225USR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4634830 | Резиновый шланг | 1 |
| 03 | 4348414 | Резиновый шланг | 1 |
| 04 | 4283535 | Хомут шланга | 8 |
| 06 | A811085 | Уплотнительное кольцо | 1 |
| 07 | J781230 | Болт с внутренним шестигранником | 4 |
| 08 | A885006 | Пробка | 1 |
| 10 | 4187308 | Уплотнительное кольцо | 2 |
| 11 | A853166 | Адаптер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853366 | Угловой штуцер | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4644625 | Шланг | 1 |
| 15 | 2053297 | Коллектор SUC. | 1 |
| 16 | 8102893 | Всасывающая трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
