Гидроцилиндр. роликовый — HITACHI ZX225USR

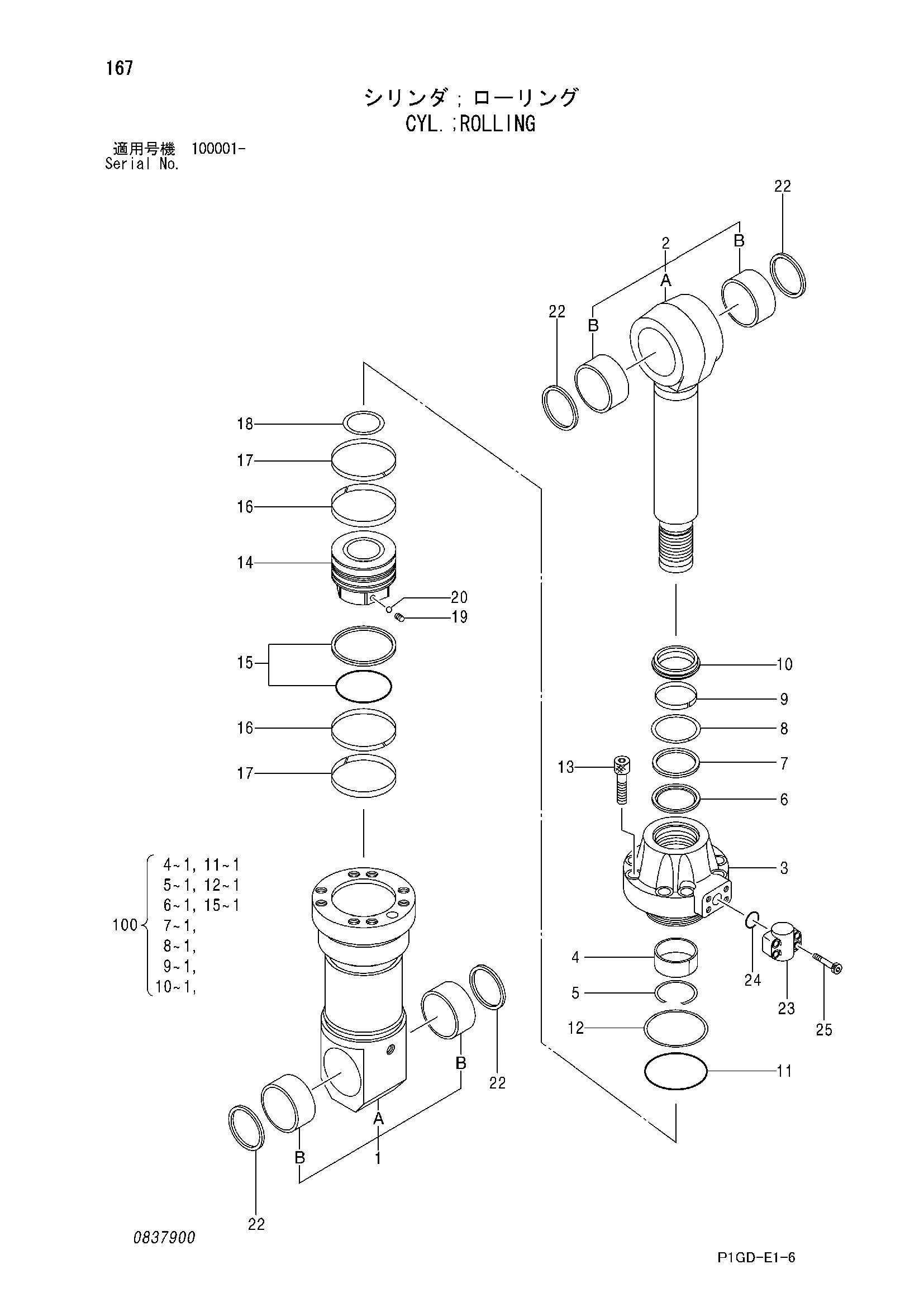

Заводская схема «Гидроцилиндр. роликовый» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4458934 | Гидроцилиндр. роликовый | 1 | |
| 1 | 0837901 | Тубу гидроцилиндр. | 1 |
| 1B | 0450302 | Втулка пальца | 2 |
| 2 | 0837902 | Шток поршня | 1 |
| 2B | 0450302 | Втулка пальца | 2 |
| 3 | 0837903 | Головка гидроцилиндра | 1 |
| 4 | 0461206 | Втулка | 1 |
| 5 | 0161503 | Стопорное кольцо | 1 |
| 6 | 0336805 | Уплотнительное кольцо | 1 |
| 7 | 4069701 | U-образная манжета | 1 |
| 8 | 0237309 | Опорное кольцо | 1 |
| 9 | 4305024 | Направляющее кольцо | 1 |
| 10 | 0237310 | Грязесъёмное кольцо | 1 |
| 11 | A811160 | Уплотнительное кольцо | 1 |
| 12 | 4170546 | Опорное кольцо | 1 |
| 13 | 0191412 | Болт с внутренним шестигранником | 8 |
| 14 | 0837904 | Поршень | 1 |
| 15 | 4170547 | Уплотнительное кольцо | 1 |
| 16 | 4305022 | Направляющее кольцо | 2 |
| 17 | 0259307 | Направляющее кольцо | 2 |
| 18 | 0352714 | Регулировочная шайба | 1 |
| 19 | 0352715 | Установочный винт | 1 |
| 20 | 0104404 | Шарик | 1 |
| 22 | 0461103 | Пылезащитное уплотнение | 4 |
| 23 | 0361104 | Соединение | 1 |
| 24 | 984614 | Уплотнительное кольцо | 1 |
| 25 | 0309020 | Болт с внутренним шестигранником | 4 |
| 100 | 4479528 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
