Управление педаль [роликовый] — HITACHI ZX225USR

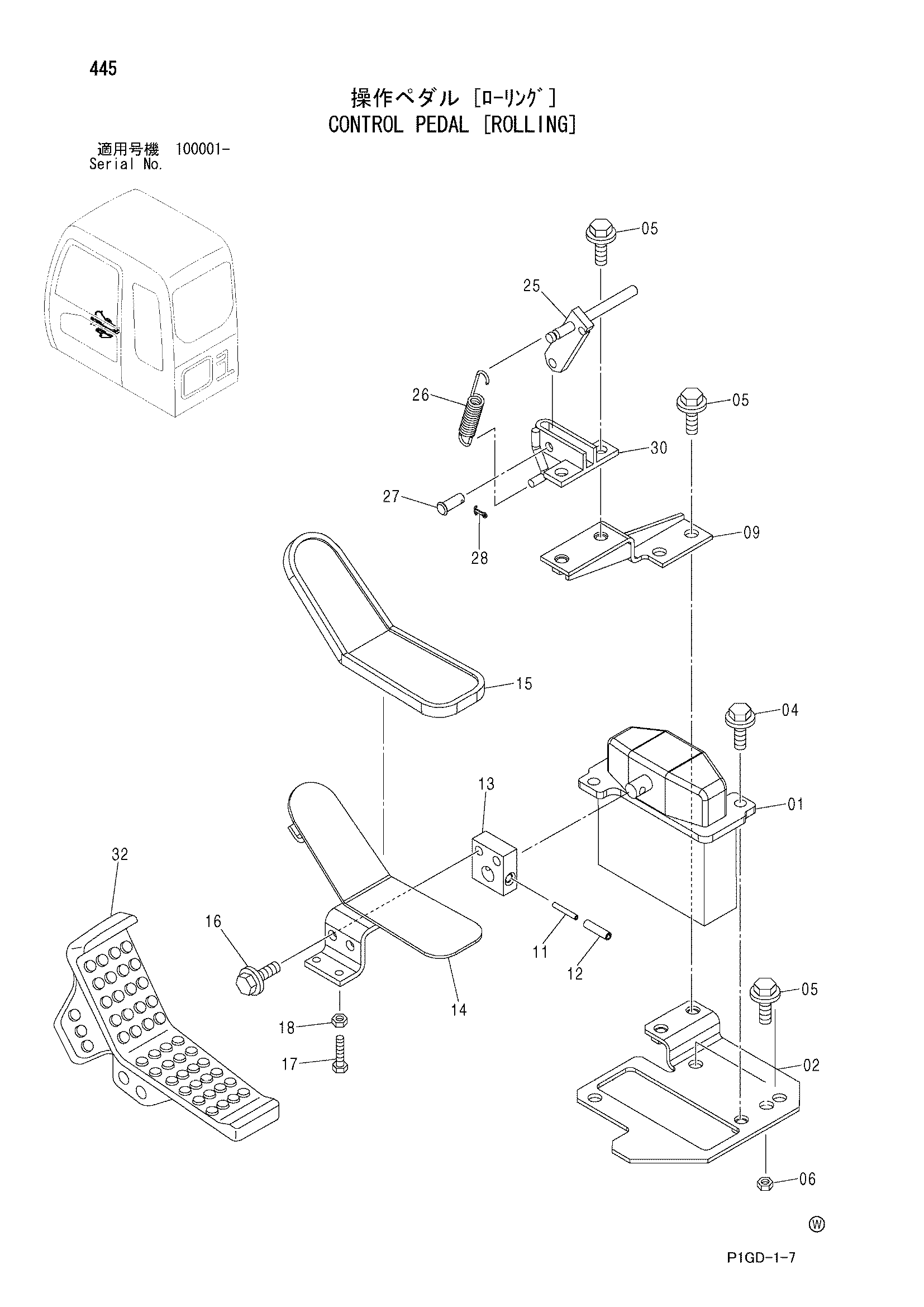

Заводская схема «Управление педаль [роликовый]» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Управление педаль [роликовый] HITACHI ZX225USR](/catalog-drawings/47/474db039-64a6-41b6-9287-9017092f35b6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9137384 замена: 9137387 | Пилотный клапан | 1 |
| 01 | 9137387 | Пилотный клапан | 1 |
| 02 | 8083751 | Пластина | 1 |
| 04 | J011035 | Болт с шайбой | 2 |
| 04 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 05 | J011030 | Болт с шайбой | 6 |
| 05 | J271030 замена: J901030 | Болт с шайбой | 6 |
| 06 | J950010 | Гайка | 1 |
| 09 | 8083752 | Кронштейн | 1 |
| 11 | 4205317 | Пружинный штифт | 1 |
| 12 | 4205318 | Пружинный штифт | 1 |
| 13 | 4211166 | Кронштейн | 1 |
| 14 | 8055953 | Педаль | 1 |
| 15 | 4283758 | Крышка | 1 |
| 16 | J021025 | Болт с шайбой | 2 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 17 | J900835 | Болт | 1 |
| 18 | M500807 | Гайка | 1 |
| 25 | 9729325 | Кронштейн | 1 |
| 26 | 4149125 | Пружина | 1 |
| 27 | A741026 | Палец | 1 |
| 28 | A763016 | Шплинт | 1 |
| 30 | 8034081 | Кронштейн | 1 |
| 32 | 3079714 | Педаль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
