Кабина (6) <225, E> — HITACHI ZX225USR

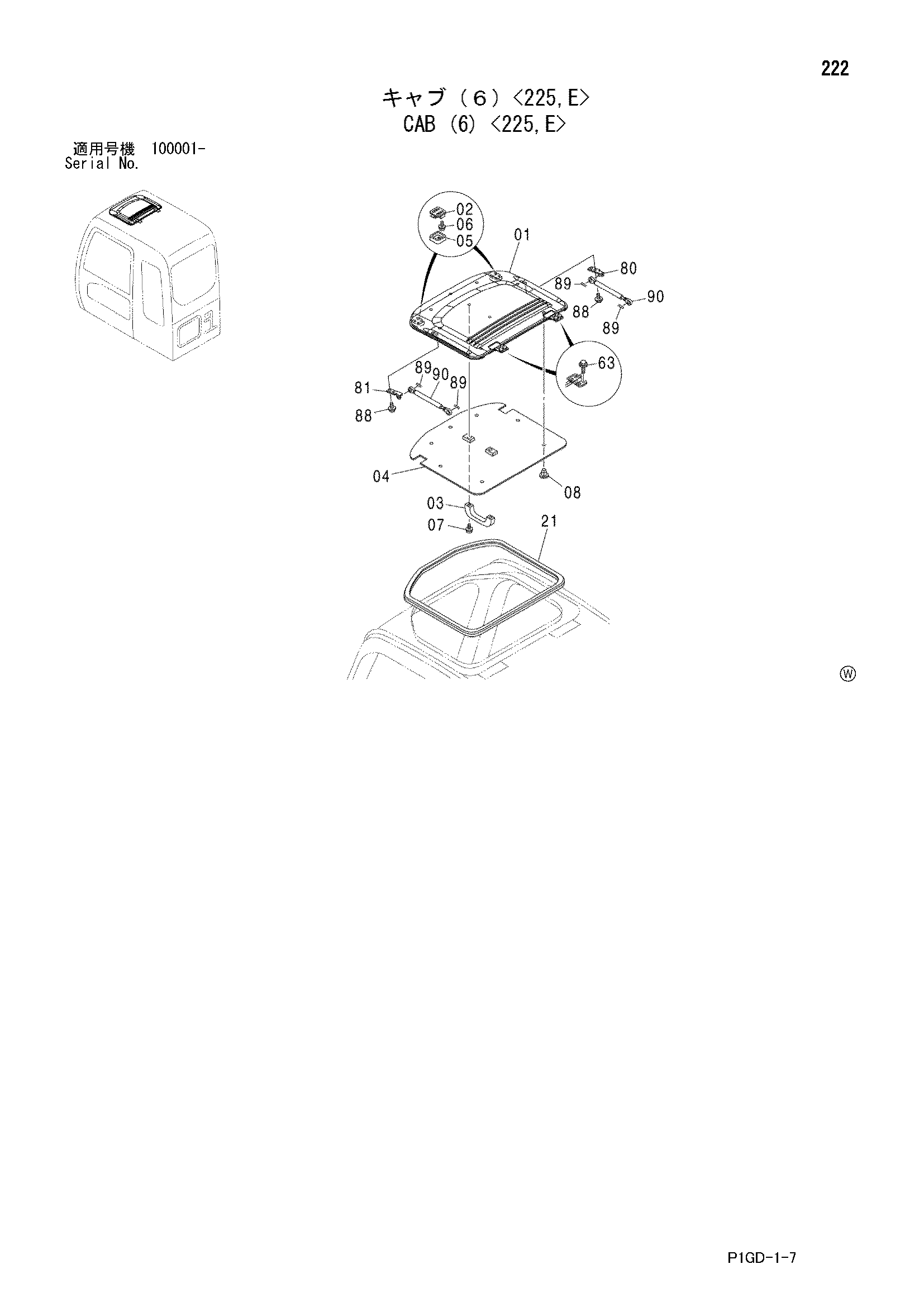

Заводская схема «Кабина (6) <225, E>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-08 | 4453677 | Рооф в сборе | 1 |
| 01 | 4453678 | Рооф | 1 |
| 02 | 4369615 | Замок | 2 |
| 03 | 4204579 | Рукоятка | 1 |
| 04 | 4453679 | Лист | 1 |
| 05 | 4369616 | Крышка | 2 |
| 06 | J460514 | Винт с шайбой | 8 |
| 07 | J460616 | Винт с шайбой | 2 |
| 08 | 4453666 | Зажим | 7 |
| 21 | 4474515 | Резиновая прокладка | 1 |
| 63 | J020816 | Болт с шайбой | 4 |
| 63 | J260816 замена: J900816 | Болт с шайбой | 4 |
| 80 | 4369617 | Правый кронштейн | 1 |
| 81 | 4369618 | Левый кронштейн | 1 |
| 88 | 4372222 | Болт с шайбой | 4 |
| 89 | 4022697 | Стопорный палец | 4 |
| 90 | 4369619 | Пружина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
