Пилотные гидролинии (6)(пол)<200> — HITACHI ZX225USR

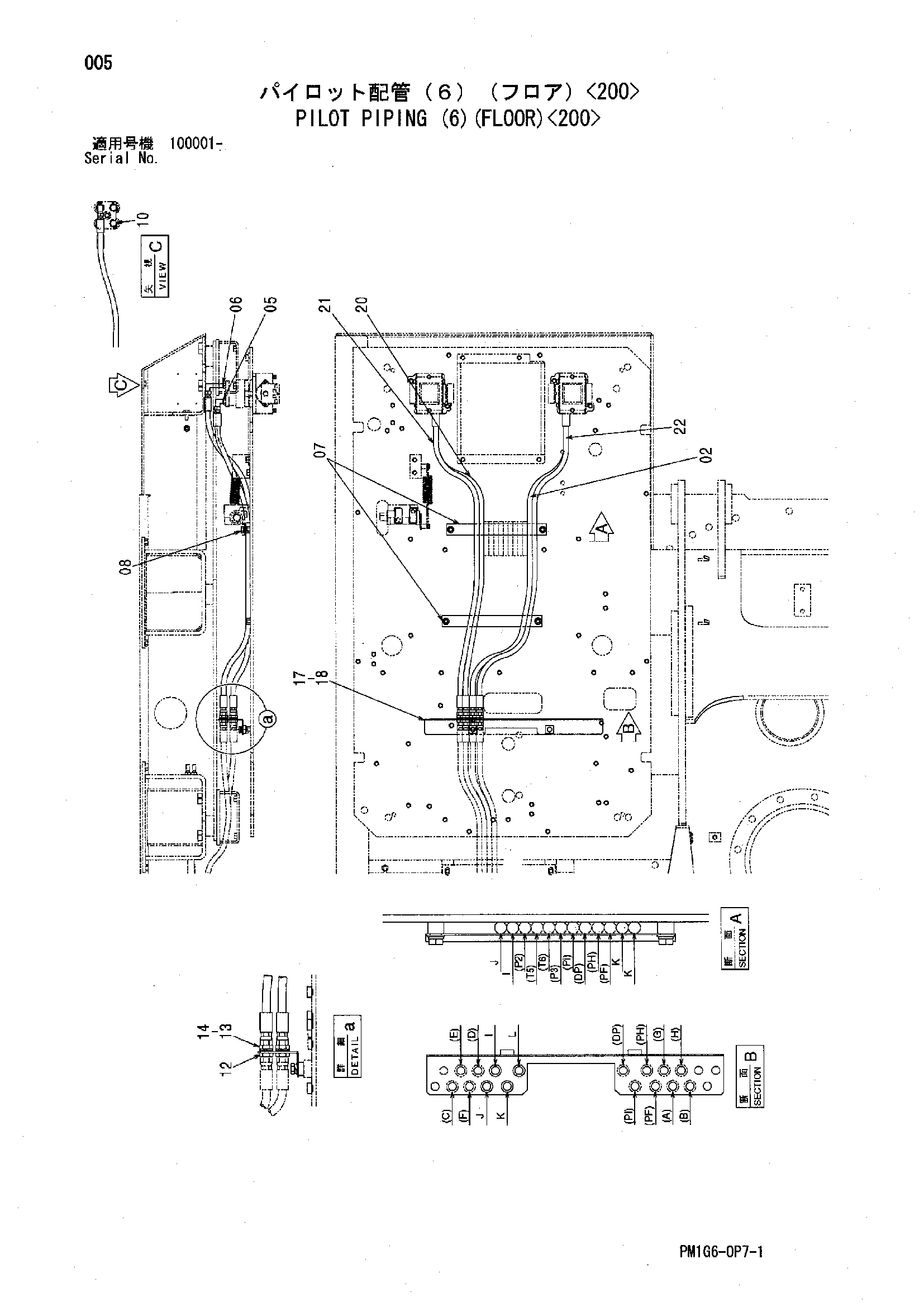

Заводская схема «Пилотные гидролинии (6)(пол)<200>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4476919 | Шланг | 1 |
| 05 | A852323 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4278442 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4341877 | Хомут шланга | 2 |
| 08 | J271020 | Болт с шайбой | 4 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | A885002 | Пробка | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4202532 | Адаптер | 4 |
| 13 | A590914 | Пружинная шайба | 4 |
| 14 | 4202531 | Гайка | 4 |
| 17 | J271030 | Болт с шайбой | 2 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 8091434 | Кронштейн | 1 |
| 20 | 4489586 | Шланг | 1 |
| 21 | 4489587 | Шланг | 1 |
| 22 | 4489588 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
