Основные гидролинии <225USR> — HITACHI ZX225USR

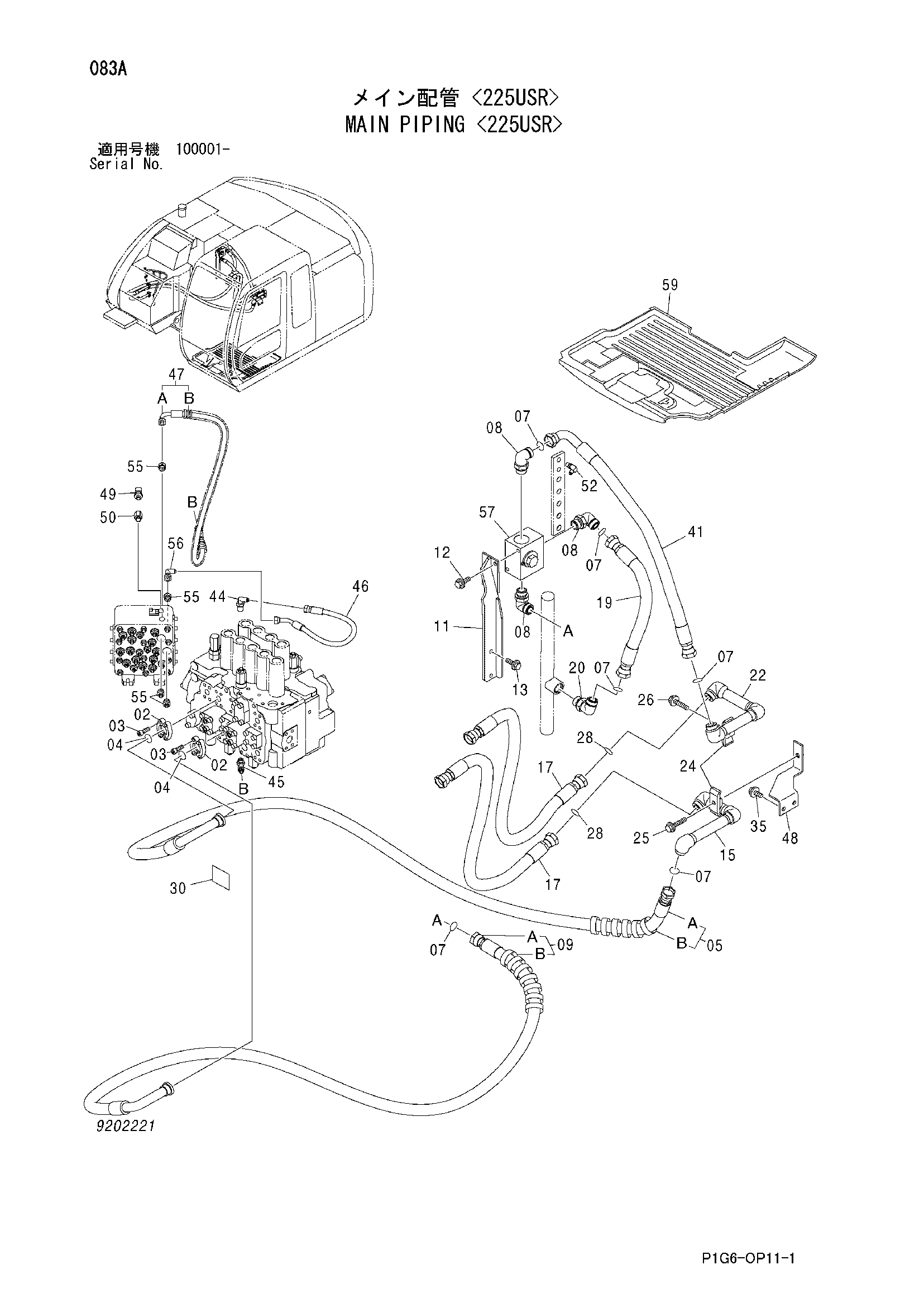

Заводская схема «Основные гидролинии <225USR>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 962453 | Разъёмный фланец | 4 |
| 03 | J781030 | Болт с внутренним шестигранником | 8 |
| 04 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 9205491 | Шланг в сборе | 1 |
| 05A | 4450048 | Шланг | 1 |
| 05B | 4327294 | Защитный кожух | 8 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 08 | A853388 | Угловой штуцер | 3 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 9205490 | Шланг в сборе | 1 |
| 09A | 4450047 | Шланг | 1 |
| 09B | 4327294 | Защитный кожух | 9 |
| 11 | 8080004 | Кронштейн | 1 |
| 12 | J271230 | Болт с шайбой | 2 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271235 | Болт с шайбой | 2 |
| 13A | J901235 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 9755223 | Трубка | 1 |
| 17 | 4455436 | Шланг | 2 |
| 19 | 4203133 | Шланг | 1 |
| 20 | A853388 | Угловой штуцер | 1 |
| 20A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | 9755224 | Трубка | 1 |
| 24 | 4189860 | Хомут трубки | 2 |
| 25 | J271275 | Болт с шайбой | 1 |
| 25A | J901275 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | J271270 | Болт с шайбой | 1 |
| 26A | J901270 | Болт | 1 |
| 26B | J222012 | Шайба | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 2 |
| 30 | 4245076 | Информационная табличка | 1 |
| 30 | 4245758 | Информационная табличка | 1 |
| 35 | J271225 | Болт с шайбой | 2 |
| 35A | J901225 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 41 | 4308148 | Шланг | 1 |
| 44 | 4208913 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852333 | Угловой штуцер | 1 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4448064 | Шланг | 1 |
| 47 | 9197276 | Шланг в сборе | 1 |
| 47A | 4448043 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 2 |
| 48 | 8083286 | Кронштейн | 1 |
| 49 | 4436535 | Датчик давления | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4263446 | Переходник S | 1 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | A852322 | Угловой штуцер | 1 |
| 52A | 957366 | Уплотнительное кольцо | 1 |
| 55 | A852133 | Адаптер | 4 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4239976 | Унион S | 1 |
| 57 | 4455599 | Клапан селектор | 1 |
| 59 | 3096609 | Коврик пола | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
