Гидроцилиндр — HITACHI ZX225USR

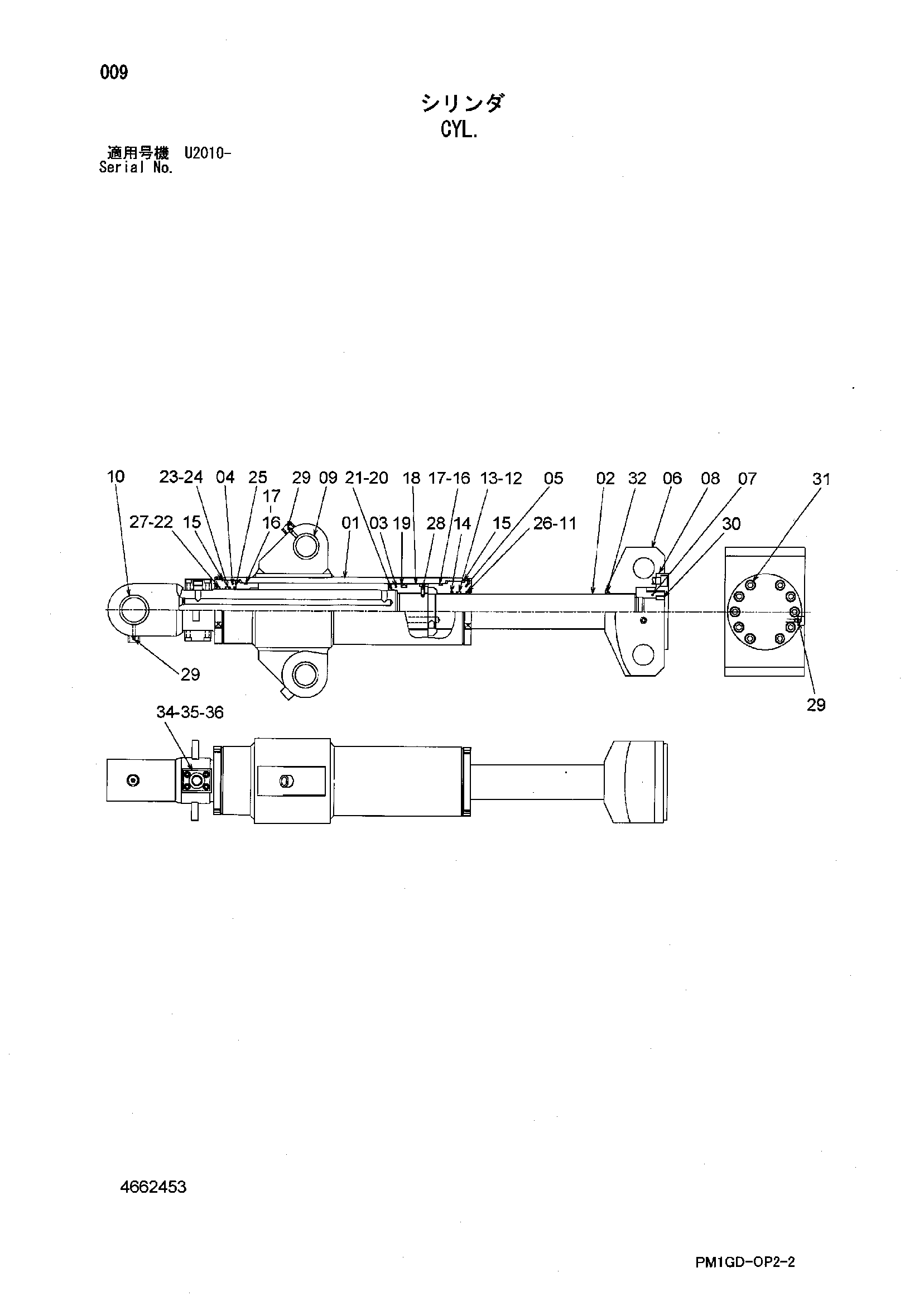

Заводская схема «Гидроцилиндр» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4662453 | Гидроцилиндр | 1 | |
| 01 | 4662459 | Труба гидроцилиндра | 1 |
| 02 | 4662455 | Шток | 1 |
| 03 | 4662460 | Поршень | 1 |
| 04 | 4662457 | Крышка | 1 |
| 05 | 4662461 | Крышка | 1 |
| 06 | 4662456 | Рама | 1 |
| 07 | 4662454 | Стопорная гайка | 1 |
| 08 | 4662462 | Крышка | 1 |
| 09 | 4619750 | Втулка | 2 |
| 10 | 4619751 | Втулка | 1 |
| 15 | A811165 | Уплотнительное кольцо | 2 |
| 16 | A811150 | Уплотнительное кольцо | 2 |
| 20 | A811120 | Уплотнительное кольцо | 1 |
| 28 | 4660971 | Винт | 2 |
| 29 | J75481 | Пресс-маслёнка | 4 |
| 30 | 4660970 | Винт | 2 |
| 31 | 4660987 | Болт с внутренним шестигранником | 10 |
| 35 | A811030 | Уплотнительное кольцо | 2 |
| 100 | 4619747 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
