Пилотные гидролинии — HITACHI ZX225USR

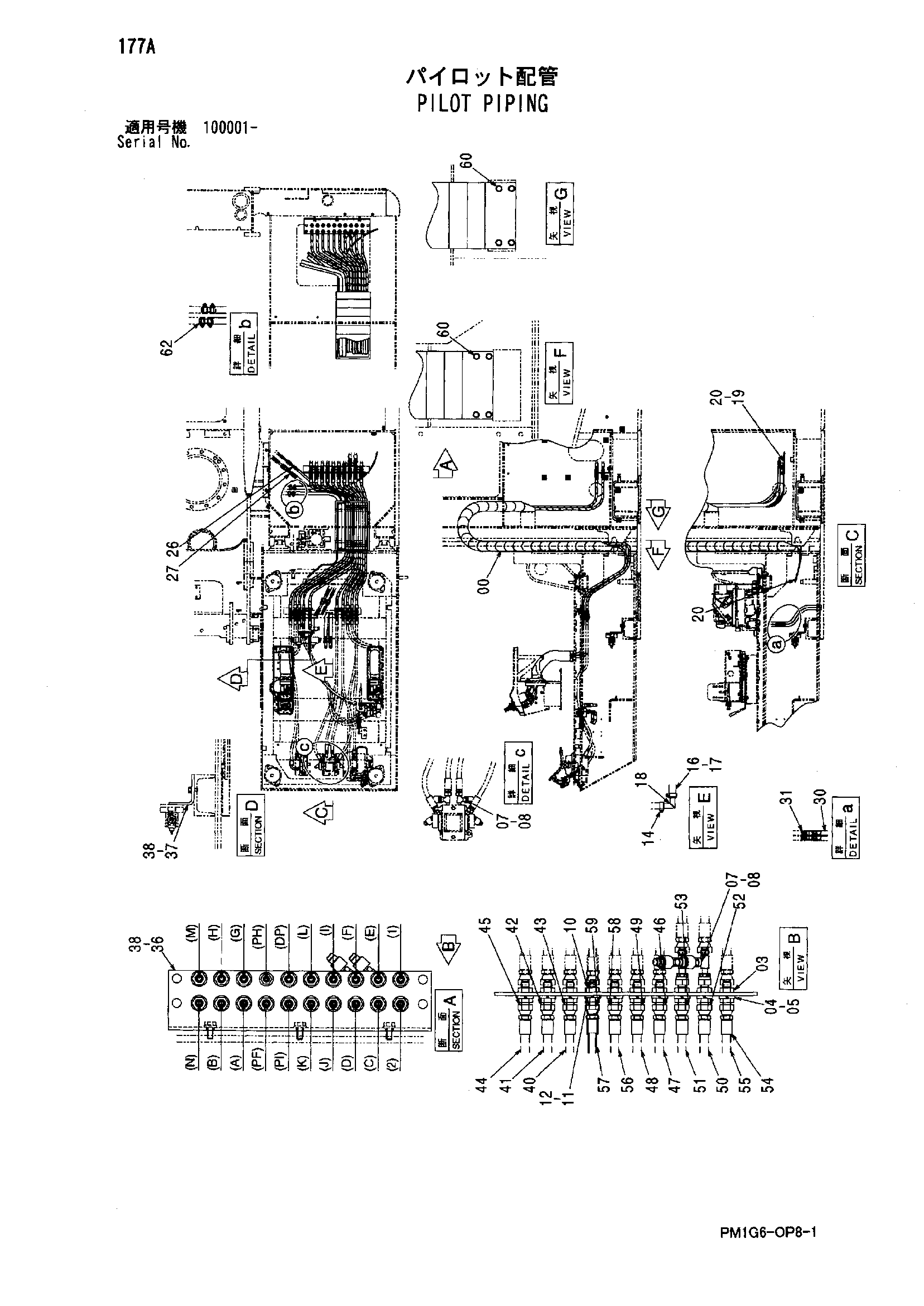

Заводская схема «Пилотные гидролинии» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4474889 | Направляющая | 1 |
| 03 | 4202532 | Адаптер | 19 |
| 04 | A590916 | Пружинная шайба | 19 |
| 05 | 4202531 | Гайка | 19 |
| 07 | 4379997 | Соединительный штуцер | 6 |
| 08 | 4254563 | Датчик давления | 6 |
| 08A | 4113154 | Уплотнительное кольцо | 1 |
| 10 | 4248117 | Адаптер | 1 |
| 11 | A590914 | Пружинная шайба | 1 |
| 12 | 4209198 | Гайка | 1 |
| 14 | 4514699 | Хомут шланга | 4 |
| 16 | 9245959 | Водяной шланг | 1 |
| 16A | 4466079 | Водяной шланг | 1 |
| 16B | 4625830 | Трубка | 1 |
| 17 | 9245960 | Водяной шланг | 1 |
| 17A | 4466080 | Водяной шланг | 1 |
| 17B | 4625830 | Трубка | 1 |
| 18 | 4394036 | Соединение трубка | 2 |
| 19 | 4466082 | Шланг | 1 |
| 20 | 4254237 | Соединение | 2 |
| 22 | 4193816 | Зажим | 4 |
| 23 | 4055312 | Ленточный зажим | 15 |
| 26 | 4607032 | Шланг | 1 |
| 27 | 4607031 | Шланг | 1 |
| 30 | 4430870 | Шланг | 2 |
| 31 | 4487037 | Соединение шланг | 2 |
| 33 | 4327315 | Защитный кожух | 100 |
| 34 | 4446406 | Защитный кожух | 30 |
| 36 | 3103808 | Кронштейн | 1 |
| 37 | 4609312 | Кронштейн | 1 |
| 38 | J271025 | Болт с шайбой | 5 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 9245923 | Шланг в сборе | 1 |
| 40A | 4448919 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 5 |
| 41 | 9245924 | Шланг в сборе | 1 |
| 41A | 4488657 | Шланг | 1 |
| 41B | 4327293 | Защитный кожух | 5 |
| 42 | 9245929 | Шланг в сборе | 1 |
| 42A | 4488658 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 5 |
| 43 | 9245931 | Шланг в сборе | 1 |
| 43A | 4484102 | Шланг | 1 |
| 43B | 4327293 | Защитный кожух | 5 |
| 44 | 9245932 | Шланг в сборе | 1 |
| 44A | 4484589 | Шланг | 1 |
| 44B | 4327293 | Защитный кожух | 5 |
| 45 | 9245933 | Шланг в сборе | 1 |
| 45A | 4484588 | Шланг | 1 |
| 45B | 4327293 | Защитный кожух | 5 |
| 46 | 9245934 | Шланг в сборе | 1 |
| 46A | 4455845 | Шланг | 1 |
| 46B | 4327293 | Защитный кожух | 5 |
| 47 | 9245935 | Шланг в сборе | 1 |
| 47A | 4431842 | Шланг | 1 |
| 47B | 4327293 | Защитный кожух | 5 |
| 48 | 9245936 | Шланг в сборе | 1 |
| 48A | 4456133 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 5 |
| 49 | 9245937 | Шланг в сборе | 1 |
| 48A | 4437629 | Шланг | 1 |
| 48B | 4327293 | Защитный кожух | 5 |
| 50 | 9245938 | Шланг в сборе | 1 |
| 50A | 4437633 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 5 |
| 51 | 9245940 | Шланг в сборе | 1 |
| 50A | 4455946 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 5 |
| 52 | 9245941 | Шланг в сборе | 1 |
| 52A | 4455948 | Шланг | 1 |
| 52B | 4327293 | Защитный кожух | 5 |
| 53 | 9245942 | Шланг в сборе | 1 |
| 53A | 4455947 | Шланг | 1 |
| 53B | 4327293 | Защитный кожух | 5 |
| 54 | 9245943 | Шланг в сборе | 1 |
| 54A | 4428690 | Шланг | 1 |
| 54B | 4327293 | Защитный кожух | 5 |
| 55 | 9245945 | Шланг в сборе | 1 |
| 55A | 4396040 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 5 |
| 56 | 9245946 | Шланг в сборе | 1 |
| 56A | 4487506 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 5 |
| 57 | 9245947 | Шланг в сборе | 1 |
| 57A | 4465402 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 5 |
| 58 | 9245948 | Шланг в сборе | 1 |
| 58A | 4459265 | Шланг | 1 |
| 58B | 4327293 | Защитный кожух | 5 |
| 59 | 9245949 | Шланг в сборе | 1 |
| 59A | 4487505 | Шланг | 1 |
| 59B | 4327293 | Защитный кожух | 5 |
| 60 | J271020 | Болт с шайбой | 8 |
| 60A | J901020 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 62 | 4347396 | Соединение трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
