Механизм поворота — HITACHI ZX225USR

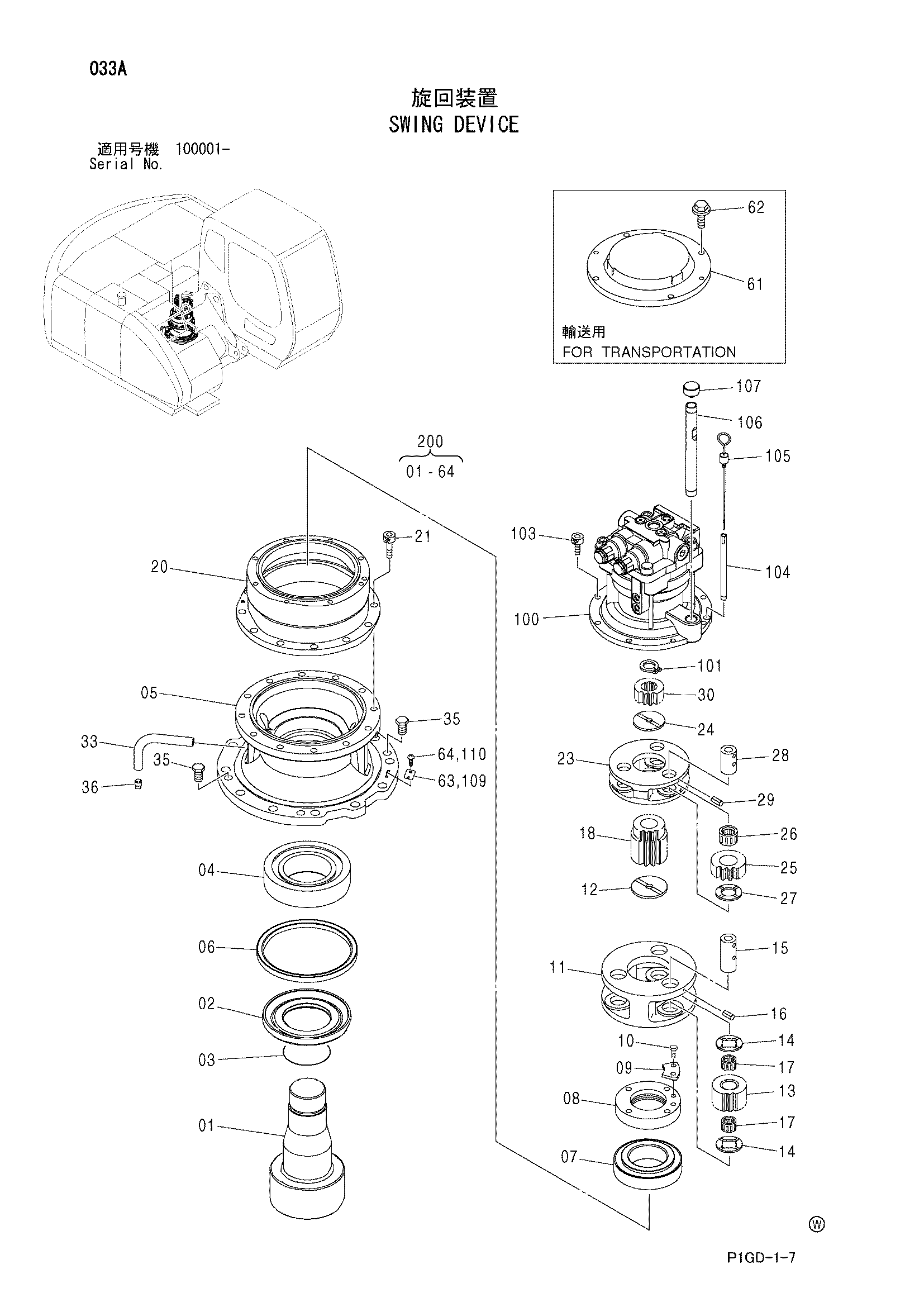

Заводская схема «Механизм поворота» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 2044634 | Вал проп. | 1 |
| 02 | 3083742 | Втулка | 1 |
| 03 | A811120 | Уплотнительное кольцо | 1 |
| 04 | 4402481 | Роликовый подшипник | 1 |
| 05 | 1027617 замена: 1032876 | Корпус | 1 |
| 05 | 1032876 | Корпус | 1 |
| 06 | 4411535 | Масляное уплотнение | 1 |
| 07 | 4402637 замена: 4667150 | Роликовый подшипник | 1 |
| 07 | 4667150 | Роликовый подшипник | 1 |
| 08 | 3086064 | Гайка | 1 |
| 09 | 4411122 | Стопорная пластина | 1 |
| 10 | J901020 | Болт | 2 |
| 11 | 1026662 | Водило | 1 |
| 12 | 4187590 | Упорная пластина | 1 |
| 13 | 3084729 | Планетарная шестерня | 3 |
| 14 | 4336929 | Упорная пластина | 6 |
| 15 | 4336925 замена: 4488904 | Палец | 3 |
| 15 | 4488904 | Палец | 3 |
| 16 | 4027427 | Пружинный штифт | 3 |
| 17 | 4427630 замена: 4461644 | Игольчатый подшипник | 6 |
| 17 | 4461644 | Игольчатый подшипник | 6 |
| 17 | 4631475 замена: 4461644 | Игольчатый подшипник | 6 |
| 18 | 3080912 | Солнечная шестерня | 1 |
| 20 | 1025957 | Коронная шестерня | 1 |
| 21 | M341645 | Болт с внутренним шестигранником | 12 |
| 23 | 1025912 | Водило | 1 |
| 24 | 4403371 | Упорная пластина | 1 |
| 25 | 3082517 | Планетарная шестерня | 3 |
| 26 | 4404506 | Игольчатый подшипник | 3 |
| 27 | 4403082 | Упорная пластина | 3 |
| 28 | 4336923 | Палец | 3 |
| 29 | 4051262 | Пружинный штифт | 3 |
| 30 | 3084056 | Солнечная шестерня | 1 |
| 33 | 3089362 | Трубка | 1 |
| 35 | 4445352 | Пробка | 2 |
| 36 | 94-2012 | Пробка | 1 |
| 61 | 3090308 | Крышка | 1 |
| 62 | J011230 | Болт с шайбой | 4 |
| 62 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 63 | 3053093 | Информационная табличка | 1 |
| 64 | M492564 | Приводной винт | 2 |
| 100 | 4398514 | Гидромотор | 1 |
| 101 | 991342 | Стопорное кольцо | 1 |
| 103 | M341228 замена: M341230 | Болт с внутренним шестигранником | 8 |
| 103 | M341230 | Болт с внутренним шестигранником | 8 |
| 104 | 4264452 | Трубка | 1 |
| 105 | 3074223 | Указатель уровня | 1 |
| 106 | 4332658 | Трубка | 1 |
| 107 | 4343365 | Колпачок | 1 |
| 109 | 3053093 | Информационная табличка | 1 |
| 110 | M492564 | Приводной винт | 2 |
| 200 | 9196963 | Механизм поворота | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
