Телеско трубопроводы (2) — HITACHI ZX225USR

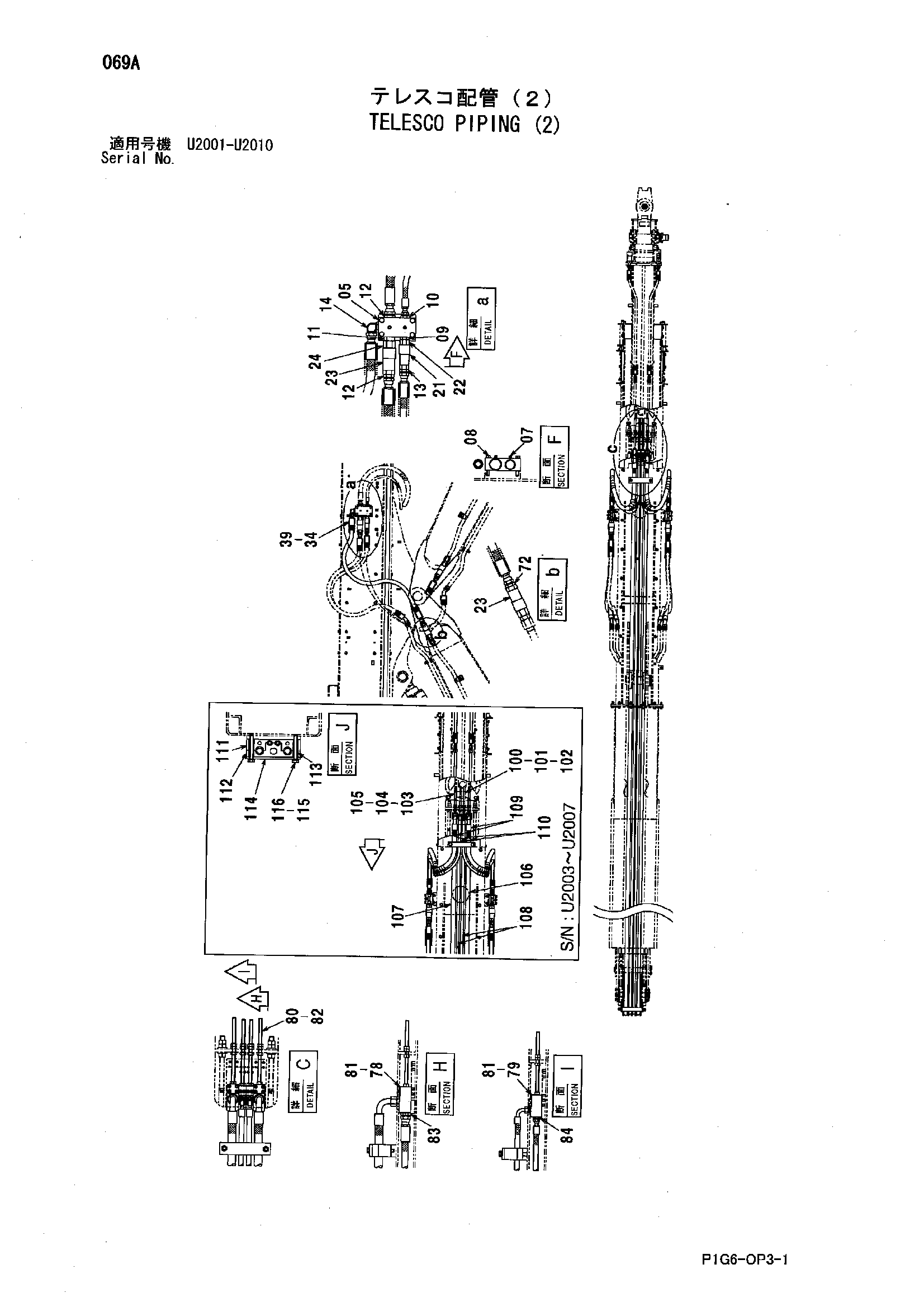

Заводская схема «Телеско трубопроводы (2)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 94-2022 | Пробка | 4 |
| 08 | J011290 | Бплт с шайбой | 8 |
| 09 | 4224932 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4188623 | Адаптер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4371289 | Адаптер | 2 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4189535 | Адаптер | 4 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4189619 | Адаптер | 2 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4198799 | Елбое S | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 21 | 4455880 замена: TA49391 | Самоуплотняющееся соединение | 2 |
| 22 | 4455881 замена: TA49392 | Самоуплотняющееся соединение | 2 |
| 23 | 4455882 замена: TA49393 | Самоуплотняющееся соединение | 3 |
| 24 | 4455883 замена: TA49394 | Самоуплотняющееся соединение | 2 |
| 39 | 4187328 | Уплотнительное кольцо | 2 |
| 72 | 4189535 | Адаптер | 1 |
| 72A | 4506429 | Уплотнительное кольцо | 1 |
| 78 | 3095044 | Блок | 2 |
| 79 | 3095045 | Блок | 2 |
| 80 | 4472401 | Болт | 4 |
| 81 | J771070 | Болт с внутренним шестигранником | 16 |
| 82 | J950016 | Гайка | 12 |
| 83 | 4189535 | Адптер S | 4 |
| 83A | 4506429 | Уплотнительное кольцо | 1 |
| 84 | 4189602 | Адаптер | 4 |
| 84A | 4506418 | Уплотнительное кольцо | 1 |
| 100 | 9757152 | Трубка | 2 |
| 101 | J950014 | Гайка | 6 |
| 102 | A590114 | Плоская шайба | 4 |
| 103 | 9757153 | Трубка | 2 |
| 104 | J950016 | Гайка | 6 |
| 105 | A590116 | Плоская шайба | 4 |
| 115 | J901604 | Болт | 2 |
| 116 | A590916 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
