Гусеничная рама [роликовый] — HITACHI ZX225USR

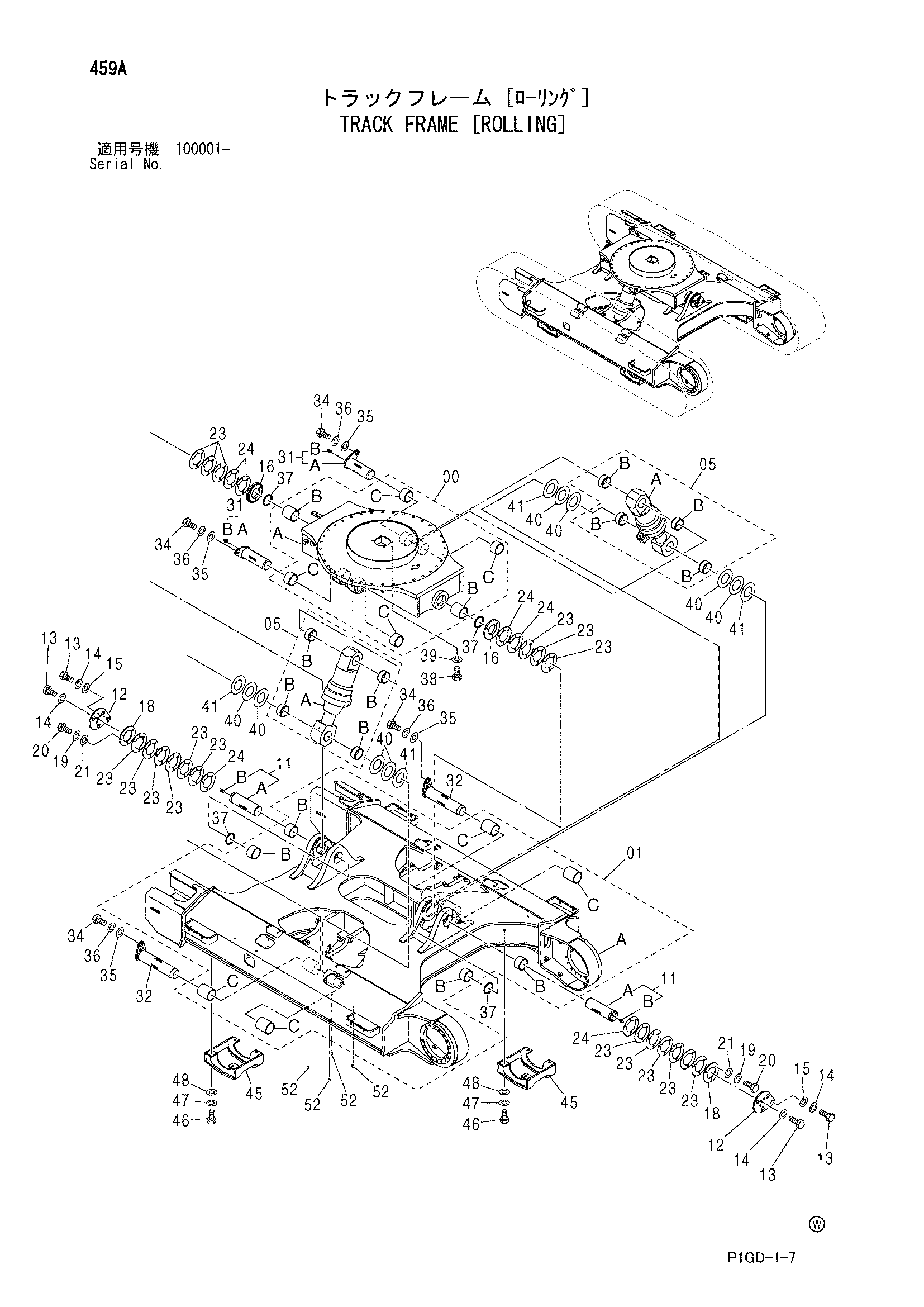

Заводская схема «Гусеничная рама [роликовый]» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9205015	Рама базовый в сборе	1
00A	6020332	Рама базовый	1
00B	3080500	Втулка	2
00C	4391746	Втулка	4
01	9205023	Рама гусеница в сборе	1
01A	5007919	Гусеничная рама	1
01B	4391590	Втулка	4
01C	4460815	Втулка	4
05	9204558	Гидроцилиндр. в сборе	2
05A	4458934	Гидроцилиндр	1
05B	4381857	Втулка	4
11	9164477	Палец в сборе	2
11A	3080520	Палец	1
11B	J75481	Пресс-маслёнка	1
12	4391808	Стопорная пластина	2
13	J911840	Болт	10
14	A590918	Пружинная шайба	10
15	4390083	Шайба	2
16	4277928	Бобышка	2
18	4277929	Пластина	2
19	A590914	Пружинная шайба	6
20	J901402	Болт	6
21	A590114	Плоская шайба	6
23	4277930	Регулировочная шайба 1.0	36
24	4396659	Регулировочная шайба 0.5	12
31	9168897	Палец	2
31A	8070218	Палец	1
31B	J75481	Пресс-маслёнка	1
32	8085363	Палец	2
34	J912040	Болт	4
35	4040826	Шайба	4
36	A590920	Пружинная шайба	4
37	4074008	Пылезащитное уплотнение	4
38	J901220	Болт	1
39	A590112	Плоская шайба	1
40	4375134	Упорная пластина 1.0	16
41	4375136	Упорная пластина 2.0	12
45	8052020	Защитный кожух	4
46	4252880	Болт	16
47	A590918	Пружинная шайба	16
48	J222018	Шайба	16
52	420802	Пробка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
