Электрооборудование (C) <E> — HITACHI ZX225USR

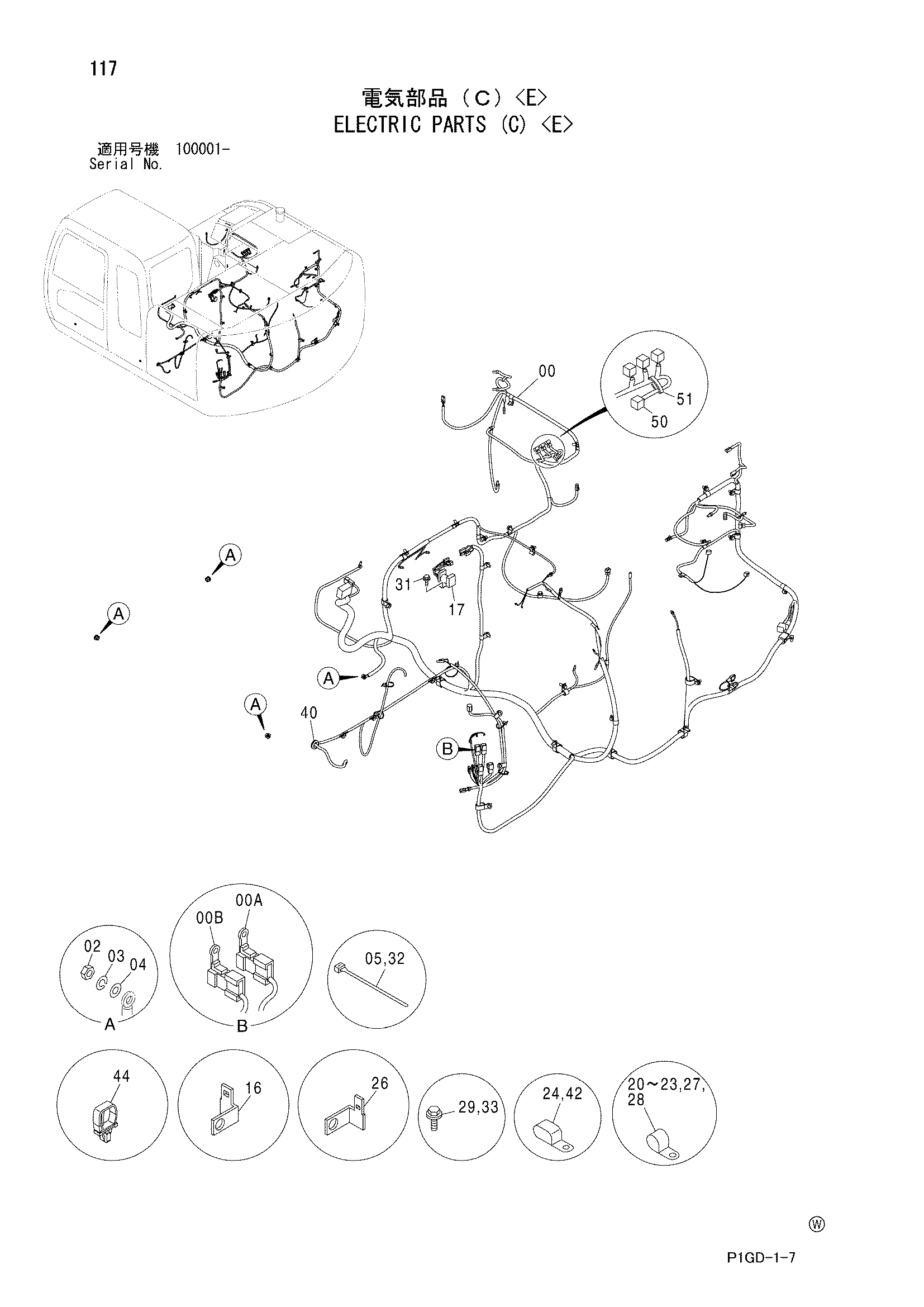

Заводская схема «Электрооборудование (C) <E>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004035 замена: 0004774 | Жгут проводов | 1 |
| 00 | 0004774 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле-линк | 1 |
| 00B | 4315323 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | A590110 | Плоская шайба | 4 |
| 05 | 4055311 | Ленточный зажим | 9 |
| 16 | 4257159 | Кронштейн | 1 |
| 17 | 4452158 | Реле | 1 |
| 20 | 4190264 | Зажим | 2 |
| 21 | 4190274 | Зажим | 6 |
| 22 | 4190275 | Зажим | 7 |
| 23 | 4190261 | Зажим | 5 |
| 24 | 4190282 | Зажим | 2 |
| 26 | 4418301 | Кронштейн | 1 |
| 27 | 4190277 | Зажим | 2 |
| 28 | 4000856 | Зажим трубка | 1 |
| 29 | J010616 | Болт с шайбой | 1 |
| 29 | J260616 замена: J900616 | Болт с шайбой | 1 |
| 31 | J010816 | Болт с шайбой | 2 |
| 31 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 1 |
| 33 | J011020 | Болт с шайбой | 26 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 26 |
| 40 | 4452507 | Резиновая втулка | 1 |
| 42 | 4190266 | Зажим | 2 |
| 44 | 4452506 | Страп | 2 |
| 50 | 4453153 | Разъём | 1 |
| 51 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
