Пилотные гидролинии (E) — HITACHI ZX225USR

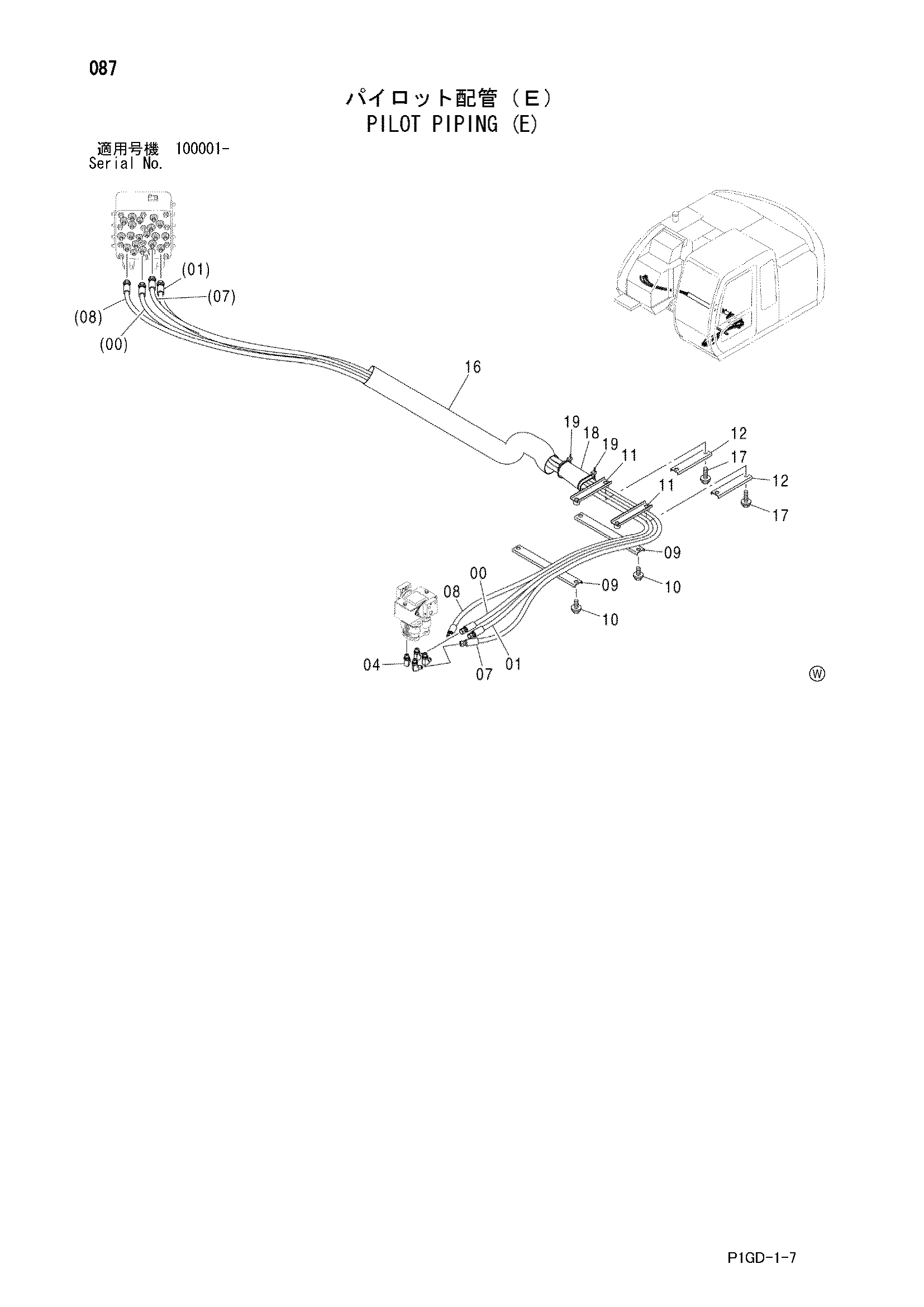

Заводская схема «Пилотные гидролинии (E)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437076 | Шланг (левый) | 1 |
| 01 | 4437077 | Шланг (J) | 1 |
| 04 | A852323 | Угловой штуцер | 4 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4448080 | Шланг (I) | 1 |
| 08 | 4448075 | Шланг (K) | 1 |
| 09 | 4341877 | Хомут шланга | 2 |
| 10 | J021020 | Болт с шайбой | 4 |
| 10 | J271020 замена: J901020 | Болт с шайбой | 4 |
| 11 | 9751787 | Хомут шланга | 2 |
| 12 | 4412666 | Хомут шланга | 2 |
| 16 | 4448087 | Шланг | 1 |
| 17 | J021040 | Болт с шайбой | 4 |
| 17 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 18 | 4219918 | Резиновая втулка | 1 |
| 19 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
