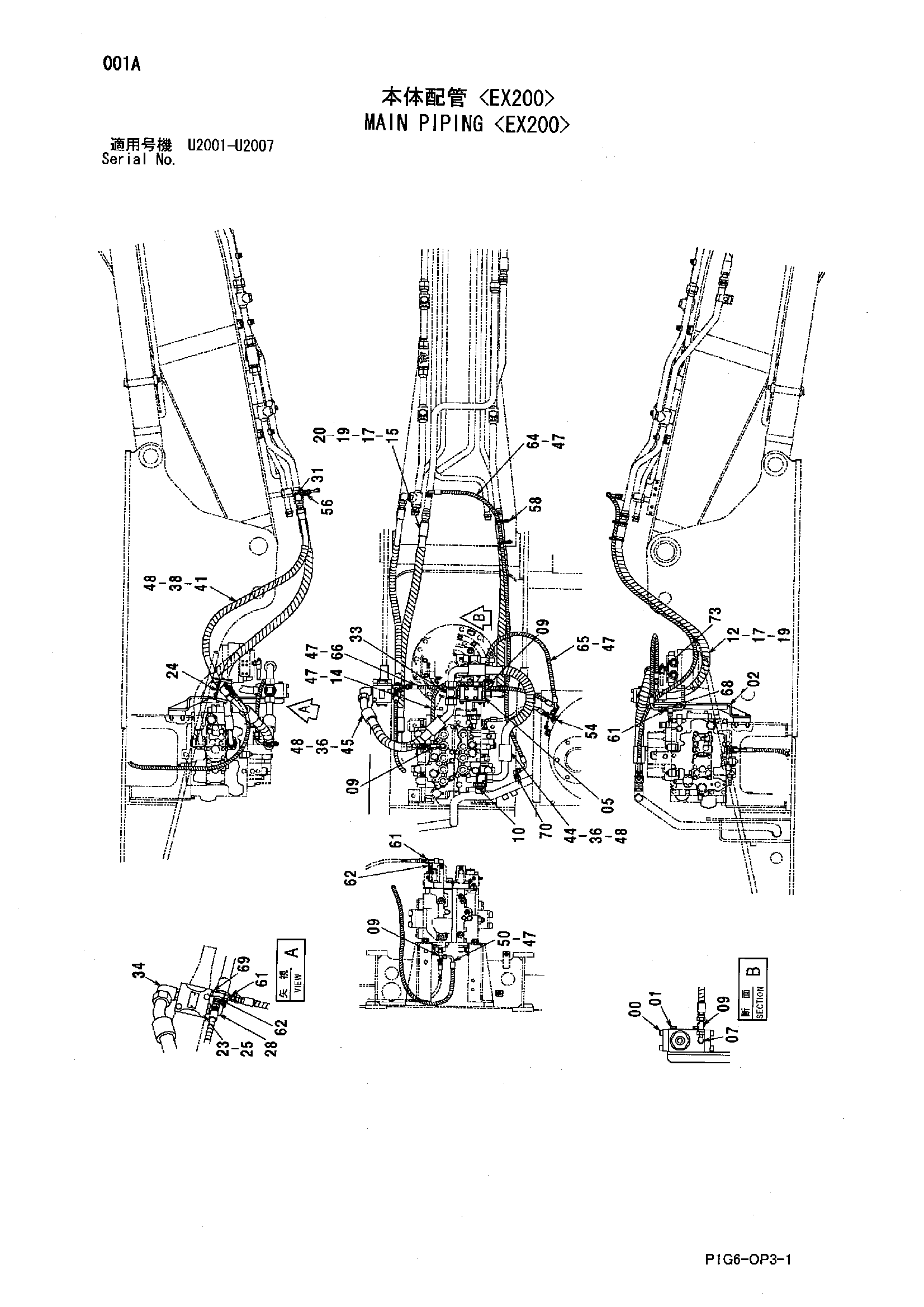

Основные гидролинии <EX200> — HITACHI ZX225USR
Заводская схема «Основные гидролинии <EX200>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4455489 замена: TB45410 | Клапан | 1 |
| 01 | J011000 | Болт с шайбой | 2 |
| 05 | 4272493 | Адаптер | 1 |
| 05A | 970860 | Уплотнительное кольцо | 1 |
| 07 | 4156434 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4246672 | Соединительный штуцер | 3 |
| 10 | 4208474 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 17 | 4327294 | Защитный кожух | 6 |
| 19 | 4187328 | Уплотнительное кольцо | 3 |
| 20 | 966993 | Уплотнительное кольцо | 1 |
| 23 | 4455490 замена: TB45651 | Клапан | 1 |
| 25 | J011080 | Болт с шайбой | 2 |
| 28 | 4157562 | Угловой штуцер | 1 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4157562 | Угловой штуцер | 1 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4222074 | Угловой штуцер | 1 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 36 | 4187329 | Уплотнительное кольцо | 3 |
| 38 | 4187308 | Уплотнительное кольцо | 2 |
| 47 | 4327293 | Защитный кожух | 16 |
| 48 | 4327294 | Защитный кожух | 4 |
| 54 | 4205363 | Тройник | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4343680 | Схроттле | 1 |
| 58 | 4121859 | Ленточный зажим | 1 |
| 61 | 4455491 замена: TB46108 | Схроттле | 3 |
| 62 | 4455492 замена: TB46109 | Схроттле | 2 |
| 68 | 4226236 | Унион | 1 |
| 69 | 4207300 | Тройник | 1 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4154671 | Угловой штуцер | 1 |
| 70A | 4509180 | Уплотнительное кольцо | 1 |
| 73 | 4154671 | Угловой штуцер | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
