Гидроцилиндр — HITACHI ZX225USR

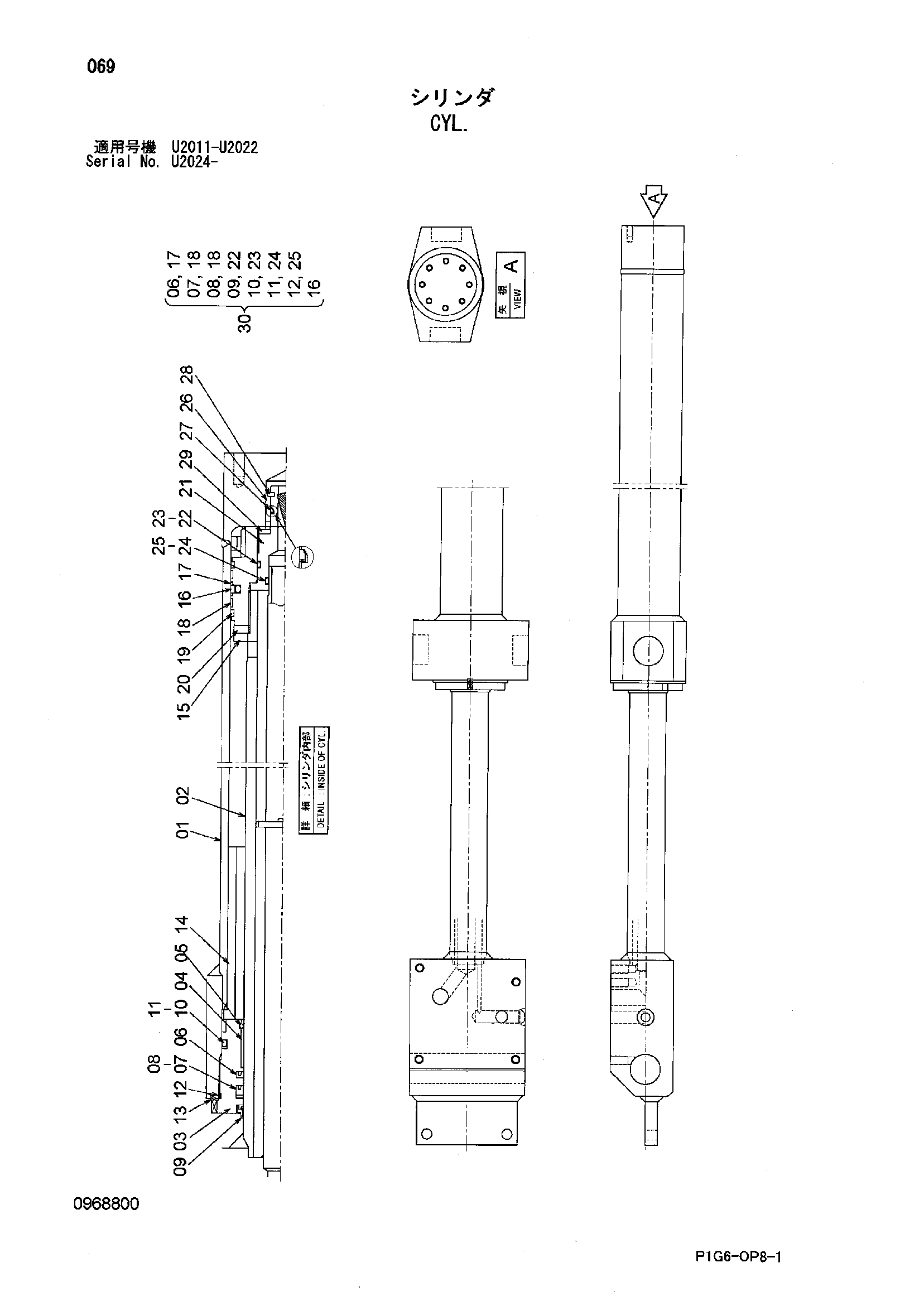

Заводская схема «Гидроцилиндр» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4486331 | Гидроцилиндр | 1 | |
| 1 | 0968801 | Труба гидроцилиндра | 1 |
| 2 | 0968802 | Шток поршня | 1 |
| 3 | 0966903 | Головка гидроцилиндра | 1 |
| 4 | 4009429 | Втулка | 1 |
| 5 | 0240904 | Стопорное кольцо | 1 |
| 6 | 0789906 | Кольцо | 1 |
| 7 | 0240911 | U-образная манжета | 1 |
| 8 | 0240912 | Опорное кольцо | 1 |
| 9 | 0667504 | Грязесъёмное кольцо | 1 |
| 10 | 992446 | Уплотнительное кольцо | 1 |
| 11 | 0386706 | Опорное кольцо | 1 |
| 12 | A810120 | Уплотнительное кольцо | 1 |
| 13 | 0258206 | Стопорная шайба | 1 |
| 14 | 0968803 | Проставка | 1 |
| 15 | 0968804 | Поршень | 1 |
| 16 | 0240915 | Кольцо уплотнение в сборе | 1 |
| 17 | 0409008 | Опорное кольцо | 2 |
| 18 | 0667008 | Направляющее кольцо | 2 |
| 19 | 0298907 | Направляющее кольцо | 2 |
| 20 | 0250810 | Установочный винт | 1 |
| 21 | 0968805 | Шток амортизатор | 1 |
| 22 | 4037157 | Уплотнительное кольцо | 1 |
| 23 | 0968806 | Опорное кольцо | 2 |
| 24 | 985098 | Уплотнительное кольцо | 1 |
| 25 | 0968807 | Опорное кольцо | 2 |
| 26 | 0968808 | Амортизирующий подшипник | 1 |
| 27 | 0667010 | Уплотнение | 1 |
| 28 | 0409014 | Ограничитель | 2 |
| 29 | 0409015 | Кольцо | 1 |
| 30 | 4660917 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
