Вспомогательный трубопроводы (правый)<200> — HITACHI ZX225USR

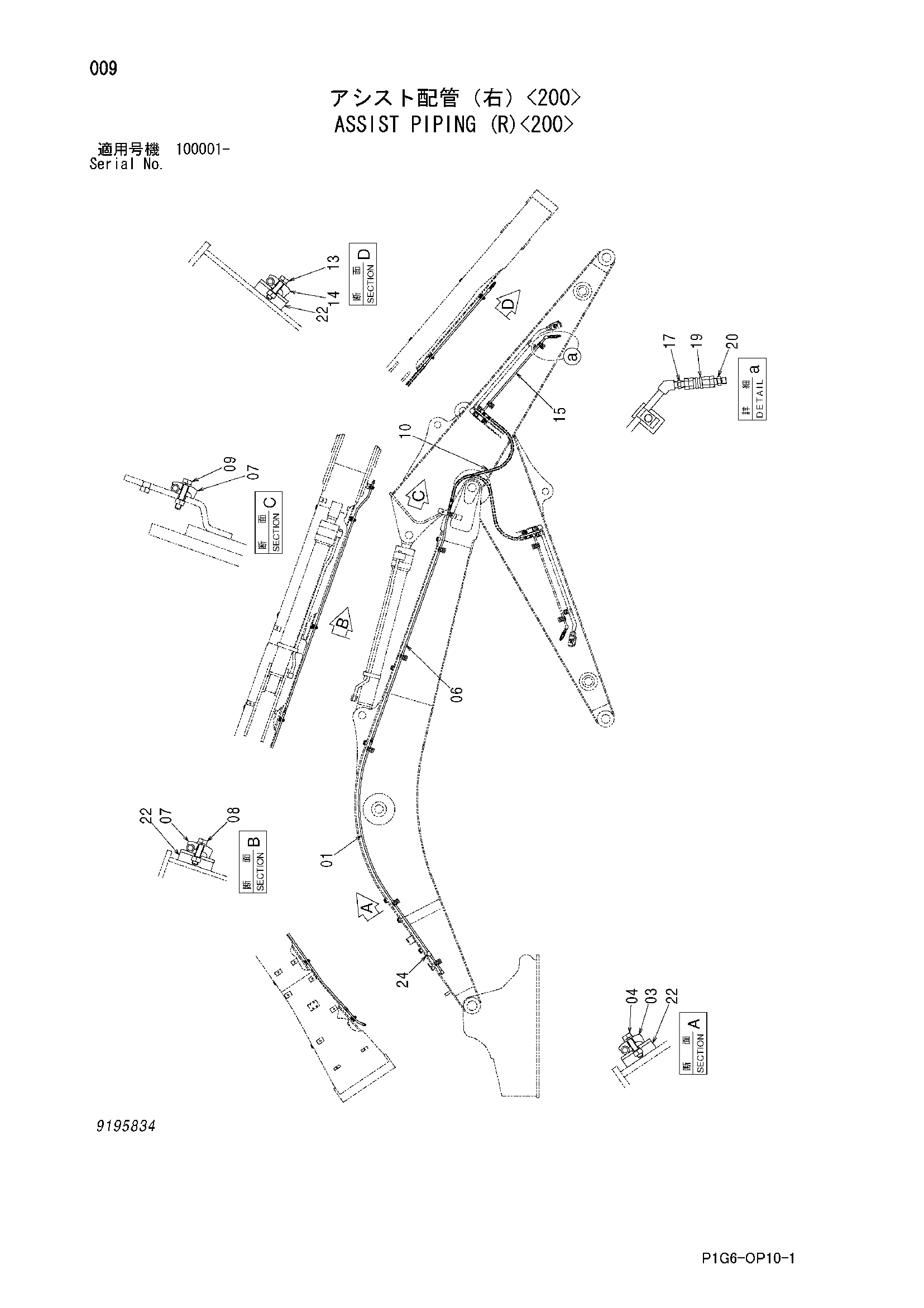

Заводская схема «Вспомогательный трубопроводы (правый)<200>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8065844 | Трубка | 1 |
| 03 | 4190124 | Хомут трубки | 3 |
| 04 | J271250 | Болт с шайбой | 3 |
| 04A | J901250 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 8078448 | Трубка | 1 |
| 07 | 4190124 | Хомут трубки | 3 |
| 08 | J271250 | Болт с шайбой | 2 |
| 08A | J901250 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | J271260 | Болт с шайбой | 1 |
| 09A | J901260 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4462707 | Шланг | 2 |
| 13 | J271250 | Болт с шайбой | 2 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4190124 | Хомут трубки | 2 |
| 15 | 8079434 | Трубка | 1 |
| 17 | 94-1702 | Адаптер | 1 |
| 19 | 4059552 | Самоуплотняющееся соединение | 1 |
| 20 | 94-1302 | Адаптер | 1 |
| 22 | 9749939 | Седло винта | 7 |
| 24 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
