Стрела удерживающий клапан детали — HITACHI ZX225USR

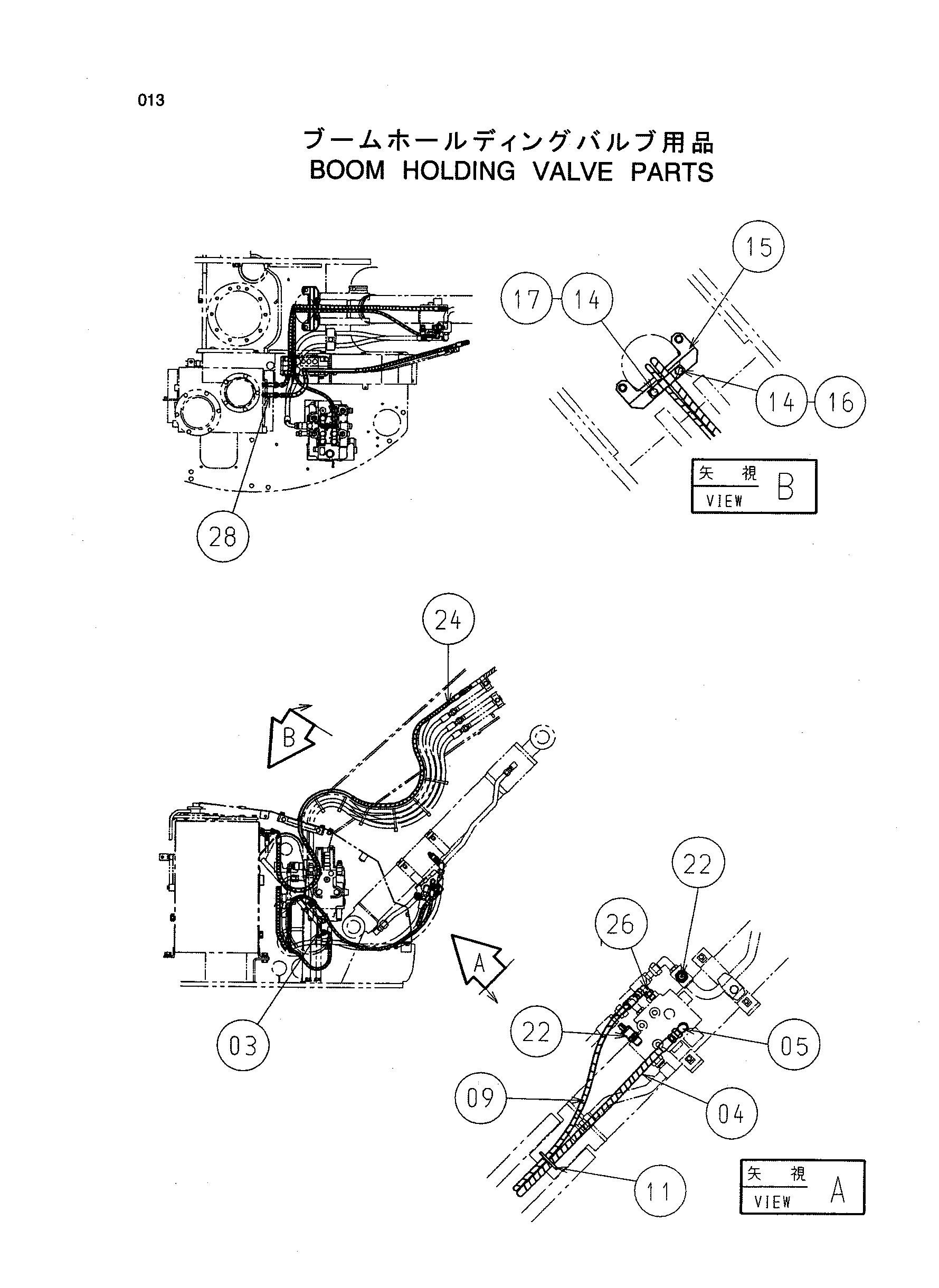

Заводская схема «Стрела удерживающий клапан детали» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4252786 | Тройник | 1 |
| 04 | 9202401 | Шланг в сборе | 1 |
| 05 | A852323 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 9202390 | Шланг в сборе | 1 |
| 11 | 4055312 | Ленточный зажим | 14 |
| 14 | J011020 | Болт с шайбой | 2 |
| 15 | 9756772 | Кронштейн | 1 |
| 16 | 4190273 | Зажим | 1 |
| 17 | 4190275 | Зажим | 1 |
| 22 | 4436271 | Датчик давления | 2 |
| 22A | 4365826 | Уплотнительное кольцо | 1 |
| 24 | 9202730 | Шланг в сборе | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4205363 | Тройник | 2 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
