Гидроцилиндр — HITACHI ZX225USR

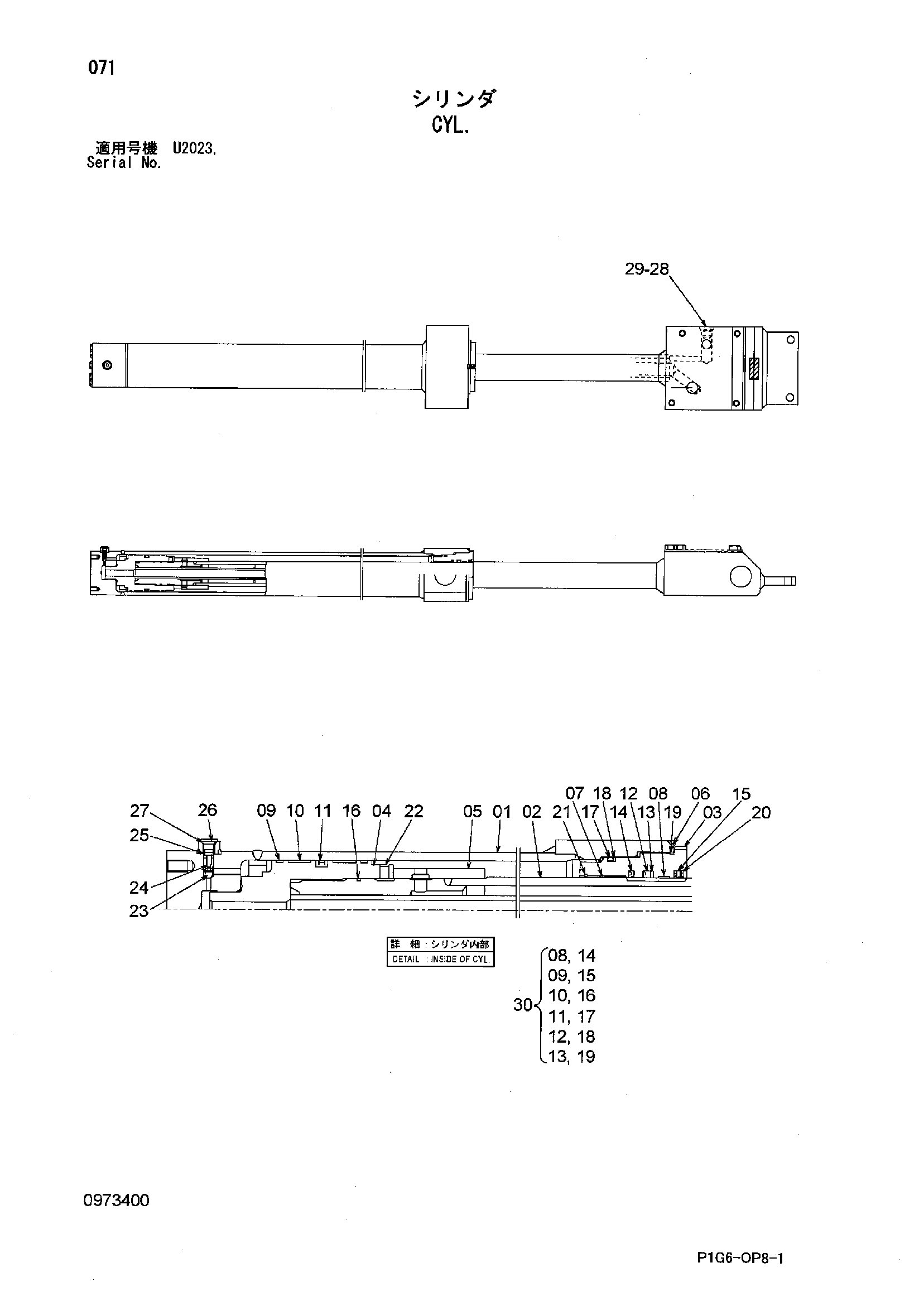

Заводская схема «Гидроцилиндр» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4632581 | Гидроцилиндр | 1 | |
| 1 | 0973401 | Гидроцилиндр | 1 |
| 2 | 0973402 | Шток поршня | 1 |
| 3 | 0973403 | Крышка | 1 |
| 4 | 0973404 | Поршень | 1 |
| 5 | 0973405 | Втулка | 1 |
| 6 | 0973406 | Стопорная шайба | 1 |
| 7 | 0973407 | Втулка | 1 |
| 8 | 0973408 | Втулка | 1 |
| 9 | 0973409 | Направляющее кольцо | 2 |
| 10 | 0973410 | Втулка | 2 |
| 11 | 0859508 | Манжета | 1 |
| 12 | 0973411 | Манжета | 1 |
| 13 | 0973412 | Опорное кольцо | 1 |
| 14 | 0973413 | Паккин у-ринг | 1 |
| 15 | 0973414 | Пылезащитное уплотнение | 1 |
| 16 | 0973415 | Уплотнительное кольцо | 1 |
| 17 | 0973416 | Уплотнительное кольцо | 1 |
| 18 | 0973417 | Опорное кольцо | 1 |
| 19 | 0307815 | Уплотнительное кольцо | 1 |
| 20 | 0293014 | Стопорное кольцо | 1 |
| 21 | 0973418 | Стопорное кольцо | 1 |
| 22 | 0955413 | Установочный винт | 1 |
| 23 | 0973419 | Обратный клапан | 1 |
| 24 | 0973420 | Пружина | 1 |
| 25 | 0973421 | Направляющая пружины | 1 |
| 26 | 0973422 | Пробка | 1 |
| 27 | 0973423 | Уплотнительное кольцо | 1 |
| 28 | 0973424 | Пробка | 1 |
| 29 | 0973425 | Уплотнительное кольцо | 1 |
| 30 | 4661895 | Комплект репаир | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
