Гидроаккумулятор трубопроводы <ZX225> — HITACHI ZX225USR

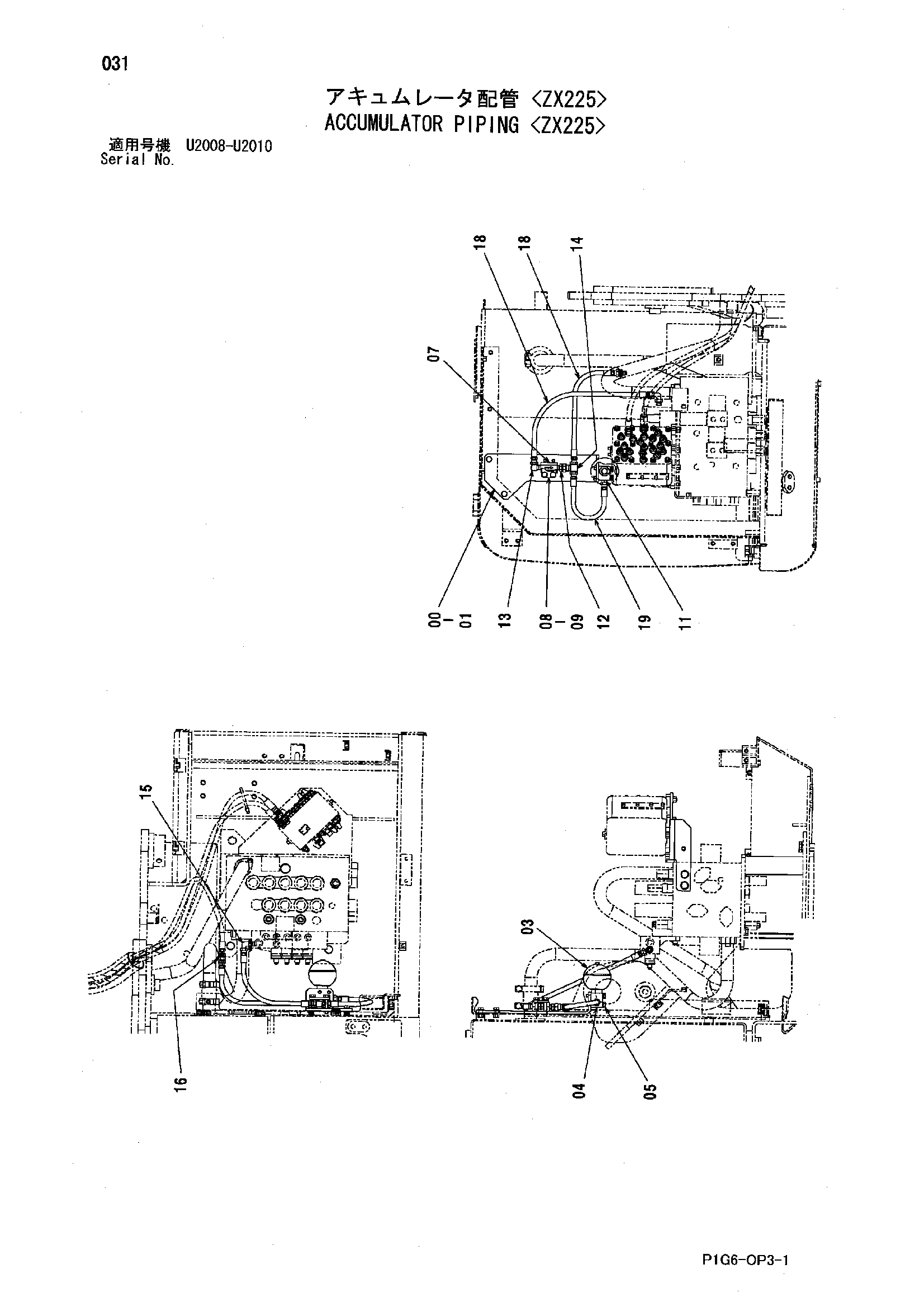

Заводская схема «Гидроаккумулятор трубопроводы <ZX225>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3095604 | Кронштейн | 1 |
| 01 | J011030 | Болт с шайбой | 2 |
| 03 | 4195978 | Гидроаккумулятор | 1 |
| 03A | 954493 | Уплотнительное кольцо | 1 |
| 04 | 3036998 | Блок | 1 |
| 05 | J011060 | Болт с шайбой | 2 |
| 07 | 4322826 | Обратный клапан | 1 |
| 08 | 4465420 | Пластина | 1 |
| 09 | J011060 | Болт с шайбой | 4 |
| 11 | A852123 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4154652 | Адаптер | 1 |
| 13 | 4154657 | Угловой штуцер | 1 |
| 14 | 4226236 | Соединительный штуцер | 1 |
| 15 | A852333 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4231653 | Адаптер | 1 |
| 18 | 4304403 | Шланг | 2 |
| 19 | 4339267 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
