Угол датчик — HITACHI ZX225USR

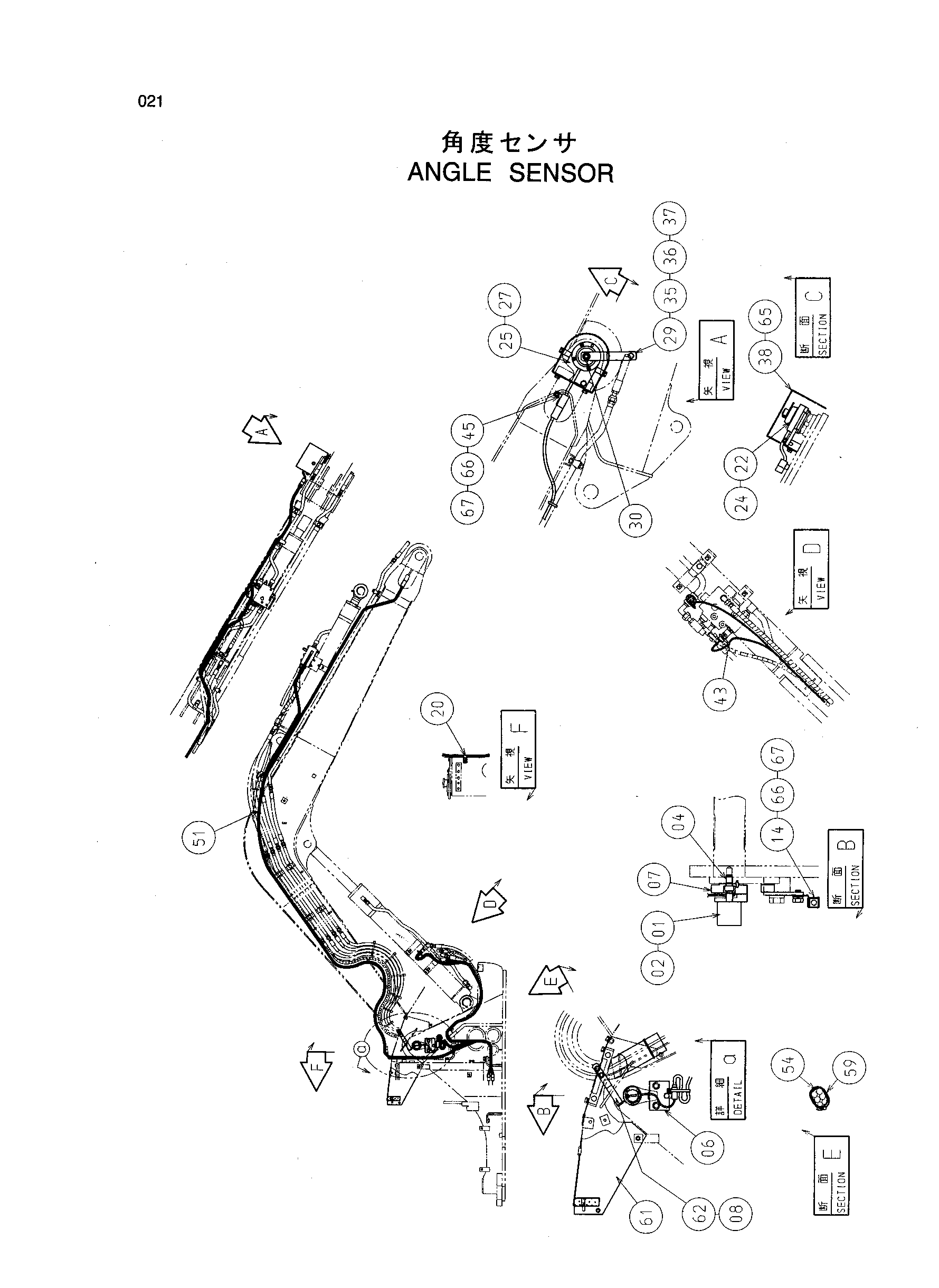

Заводская схема «Угол датчик» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4431966 | Датчик угла | 1 |
| 02 | J770625 | Болт с внутренним шестигранником | 3 |
| 04 | J781220 | Болт с внутренним шестигранником | 1 |
| 06 | 9756375 | Пластина | 1 |
| 07 | 9756379 | Бобышка | 1 |
| 08 | 8083500 | Рычаг | 1 |
| 14 | 4355515 | Кронштейн | 1 |
| 20 | 4190273 | Зажим | 1 |
| 22 | 4406649 | Датчик угла | 1 |
| 24 | J780830 | Болт с внутренним шестигранником | 4 |
| 25 | 8083514 | Кронштейн | 1 |
| 27 | J021030 | Болт с шайбой | 2 |
| 29 | 8083513 | Рычаг | 1 |
| 30 | J780612 | Болт с внутренним шестигранником | 1 |
| 35 | J901020 | Болт | 1 |
| 36 | A590110 | Плоская шайба | 1 |
| 37 | A590910 | Пружинная шайба | 1 |
| 38 | 8084201 | Крышка | 1 |
| 43 | 4055311 | Ленточный зажим | 10 |
| 45 | 4355515 | Кронштейн | 1 |
| 51 | 2046304 | Жгут проводов | 1 |
| 54 | 4461012 | Резиновая втулка | 1 |
| 59 | 4055312 | Ленточный зажим | 2 |
| 61 | 7040678 | Крышка | 1 |
| 62 | J021025 | Болт с шайбой | 2 |
| 65 | J021025 | Болт с шайбой | 4 |
| 66 | J901016 | Болт | 2 |
| 67 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
