Стрела трубопроводы (гидромолот и гидроножницы) [STD] — HITACHI ZX225USR
Заводская схема «Стрела трубопроводы (гидромолот и гидроножницы) [STD]» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

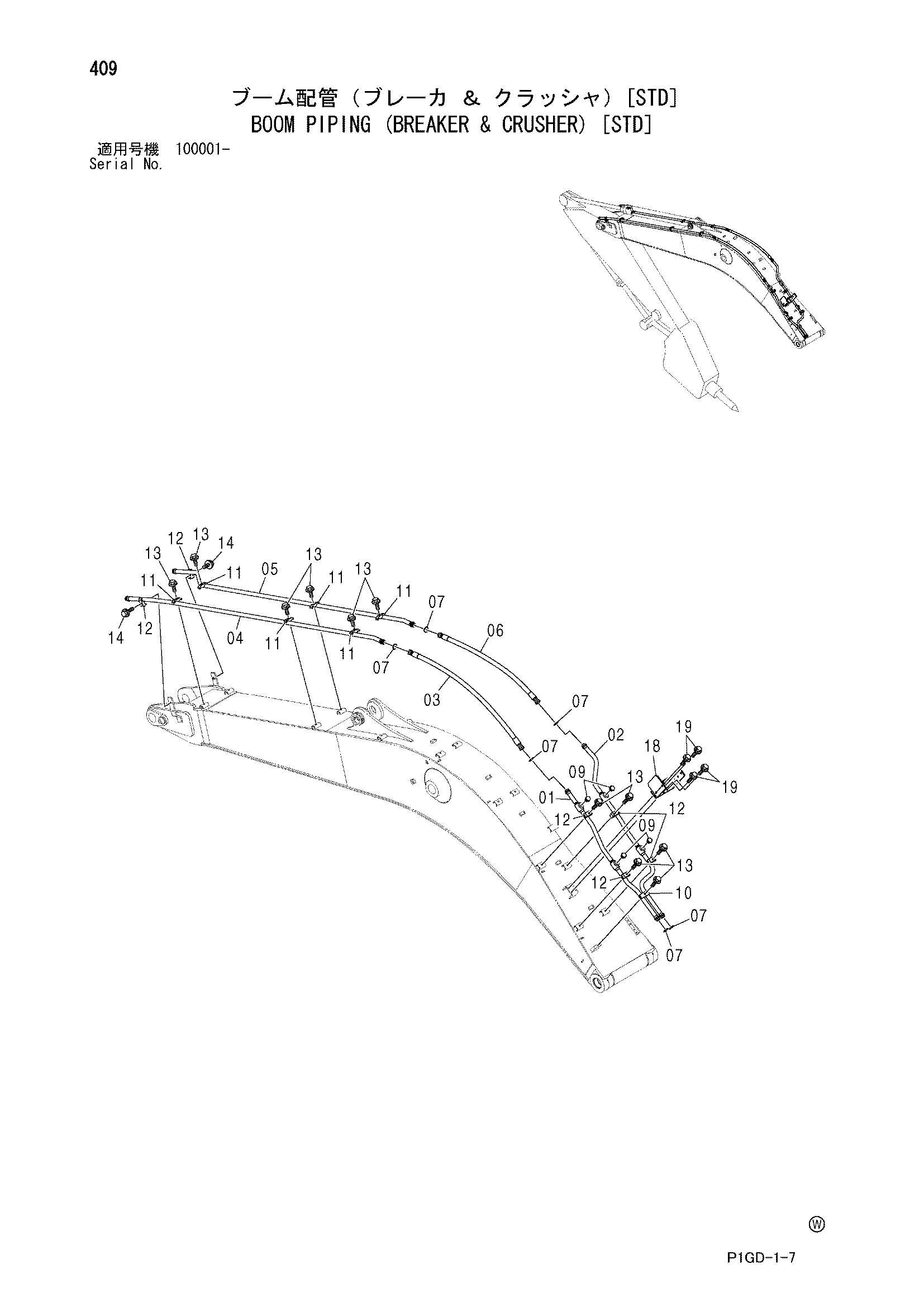

![Схема Стрела трубопроводы (гидромолот и гидроножницы) [STD] HITACHI ZX225USR](/catalog-drawings/99/994b7188-423e-477c-a3bf-a34e86e56295.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081586 | Трубка | 1 |
| 02 | 8081587 | Трубка | 1 |
| 03 | 4357695 | Шланг | 1 |
| 04 | 8082052 | Трубка | 1 |
| 05 | 8082053 | Трубка | 1 |
| 06 | 4462012 | Шланг | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 6 |
| 09 | 4113926 | Пробка | 4 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4189860 | Хомут трубки | 1 |
| 11 | 4153488 | Хомут трубки | 6 |
| 12 | 4190127 | Хомут трубки | 6 |
| 13 | J011265 | Болт с шайбой | 11 |
| 13 | J271265 замена: J901265 | Болт с шайбой | 11 |
| 14 | J011275 | Болт с шайбой | 2 |
| 14 | J271275 замена: J901275 | Болт с шайбой | 2 |
| 18 | 8100407 | Кронштейн | 1 |
| 19 | J021240 | Болт с шайбой | 4 |
| 19 | J271240 замена: J901240 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
