Крышка <200> — HITACHI ZX225USR

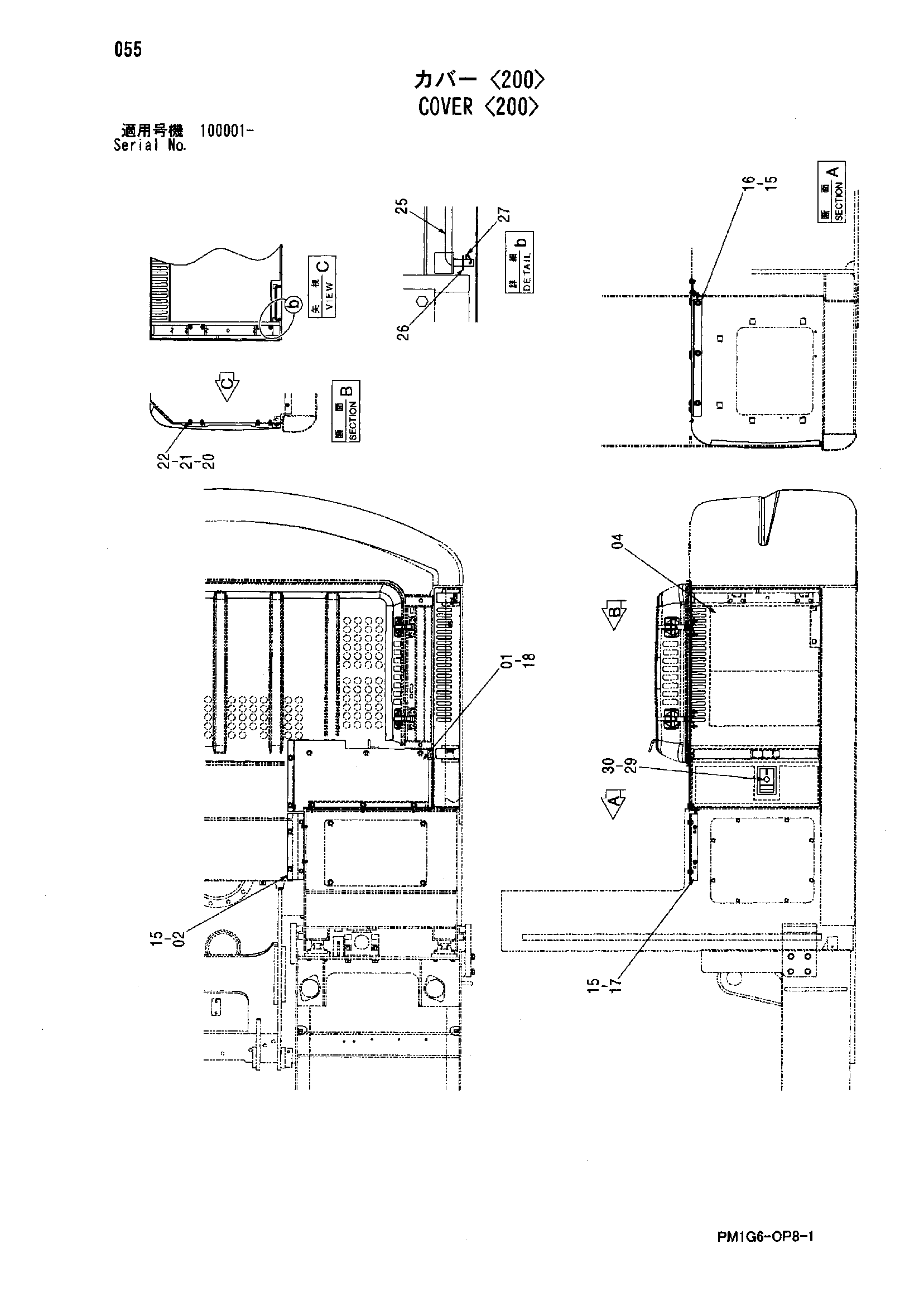

Заводская схема «Крышка <200>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7042367 | Крышка | 1 |
| 02 | 9763419 | Кронштейн | 1 |
| 04 | 7047874 | Крышка | 1 |
| 15 | J271025 | Болт с шайбой | 7 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | 9761185 | Кронштейн | 1 |
| 17 | 9757676 | Кронштейн | 1 |
| 18 | J281025 | Болт с шайбой | 5 |
| 18A | J901025 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 20 | A590110 | Плоская шайба | 4 |
| 21 | A590910 | Пружинная шайба | 4 |
| 22 | J950010 | Гайка | 4 |
| 25 | 4341788 | Стойка | 1 |
| 26 | A590108 | Плоская шайба | 1 |
| 27 | 4022697 | Стопорный палец | 1 |
| 29 | 4409396 | Гидроцилиндр. блокировка | 1 |
| 30 | 4461342 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
