Подъём трубопроводы (2)(PTO/V)<330> — HITACHI ZX225USR

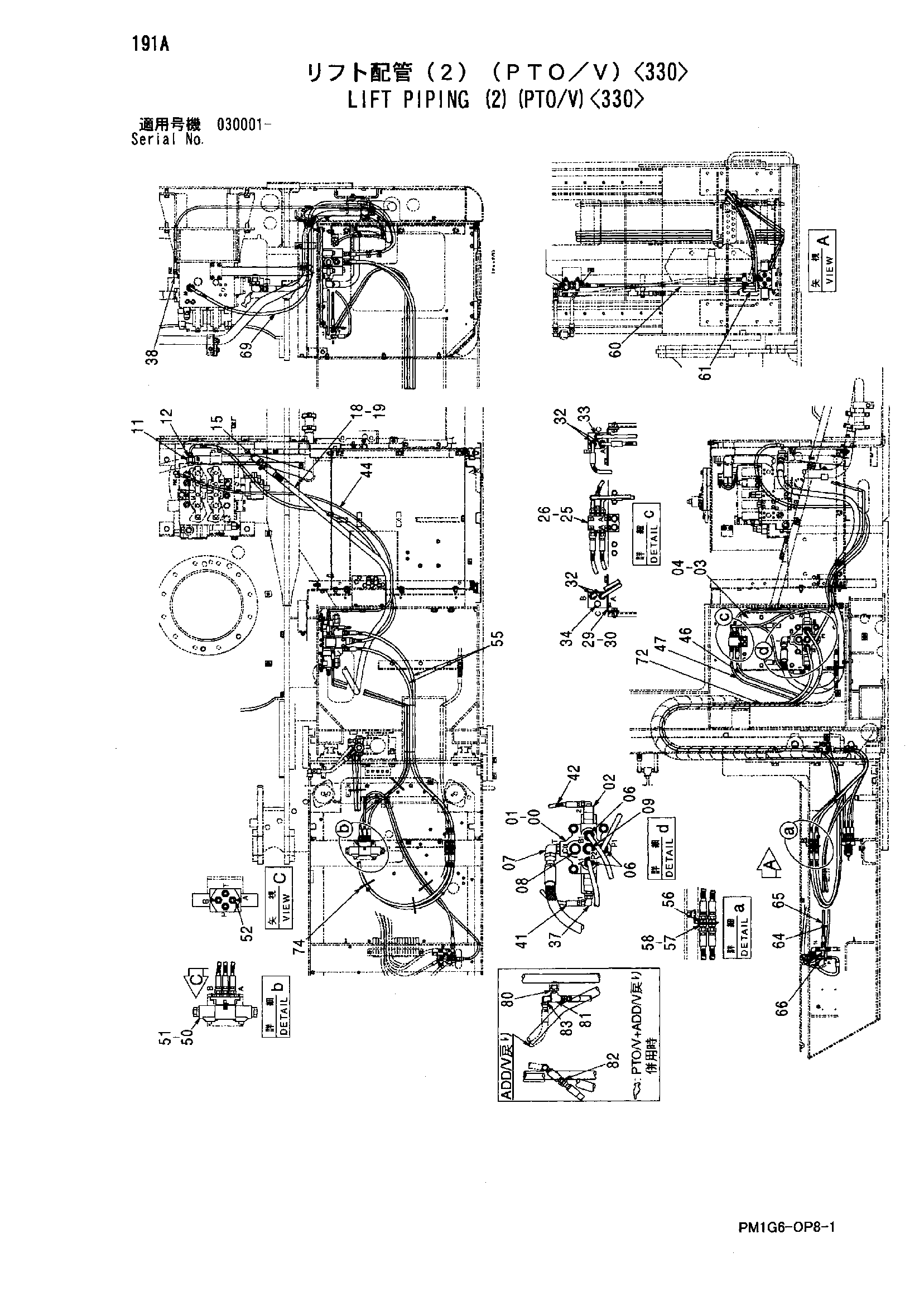

Заводская схема «Подъём трубопроводы (2)(PTO/V)<330>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4401481 | Гидрораспределитель | 1 |
| 01 | J271285 | Болт с шайбой | 3 |
| 01A | J901285 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | 4474680 | Предохранительный клапан | 2 |
| 03 | 8101697 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 6 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | A852143 | Адаптер | 3 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A853346 | Угловой штуцер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4174541 | Пробка | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4092534 | Пробка | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4263454 | Переходник S | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | 4343680 | Тхроттле | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | A853386 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4462977 | Шланг | 1 |
| 19 | 4187308 | Уплотнительное кольцо | 2 |
| 25 | 4330230 | Челночный клапан | 1 |
| 26 | J260816 | Болт с шайбой | 2 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | 9755252 | Кронштейн | 1 |
| 29 | 9756109 | Кронштейн | 2 |
| 30 | J271025 | Болт с шайбой | 6 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | A852133 | Адаптер | 4 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | A852123 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4093624 | Пробка | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 37 | A852333 | Угловой штуцер | 2 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | A852323 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4614461 | Шланг | 1 |
| 42 | 4454396 | Шланг | 1 |
| 44 | 4603607 | Шланг | 1 |
| 46 | 4603609 | Шланг | 1 |
| 47 | 4603610 | Шланг | 1 |
| 50 | 4350150 | Электромагнитный клапан | 1 |
| 51 | M340620 | Болт с внутренним шестигранником | 2 |
| 52 | 4200466 | Адаптер | 4 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4305248 | Шланг | 2 |
| 56 | 4202532 | Адаптер | 2 |
| 57 | 4202531 | Гайка | 2 |
| 58 | A590916 | Пружинная шайба | 2 |
| 60 | 4305241 | Шланг | 1 |
| 61 | 4305236 | Шланг | 1 |
| 64 | 4489900 | Шланг | 1 |
| 65 | 4470240 | Шланг | 1 |
| 66 | 4246672 | Соединительный штуцер | 2 |
| 69 | 4446627 | Шланг | 1 |
| 72 | 4327315 | Защитный кожух | 50 |
| 74 | 4055312 | Ленточный зажим | 20 |
| 80 | 4340525 | Адаптер | 1 |
| 80A | 4506429 | Уплотнительное кольцо | 1 |
| 81 | 94-0663 | Тройник | 1 |
| 82 | 4208967 | Адаптер | 1 |
| 83 | 4272267 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
