Пилотные гидролинии (9)(пол)<330> — HITACHI ZX225USR

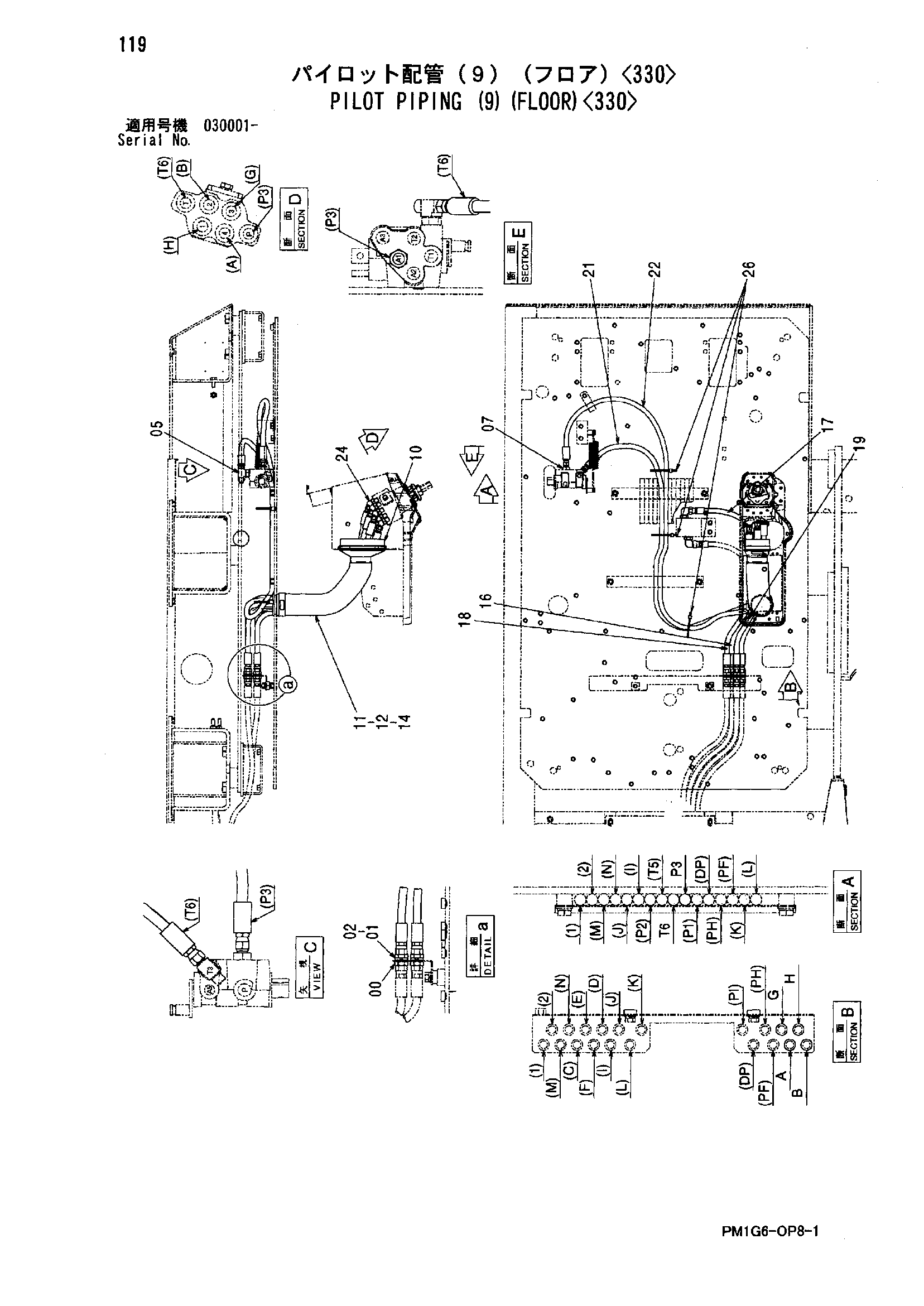

Заводская схема «Пилотные гидролинии (9)(пол)<330>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4202532 | Адаптер | 4 |
| 01 | A590914 | Пружинная шайба | 4 |
| 02 | 4202531 | Гайка | 4 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4261938 | Фильтр | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 2045998 | Резиновая втулка | 1 |
| 11 | 3079728 | Втулка | 1 |
| 12 | 4351175 | Шланг | 1 |
| 14 | 4351774 | Хомут провод | 1 |
| 16 | 4476910 | Шланг | 1 |
| 17 | 4476911 | Шланг | 1 |
| 18 | 4476912 | Шланг | 1 |
| 19 | 4476909 | Шланг | 1 |
| 21 | 4438288 | Пластиковый шланг | 1 |
| 22 | 4438290 | Пластиковый шланг | 1 |
| 24 | A852223 | Угловой штуцер | 6 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
