Пилотные гидролинии (8)(пол)<120> — HITACHI ZX225USR

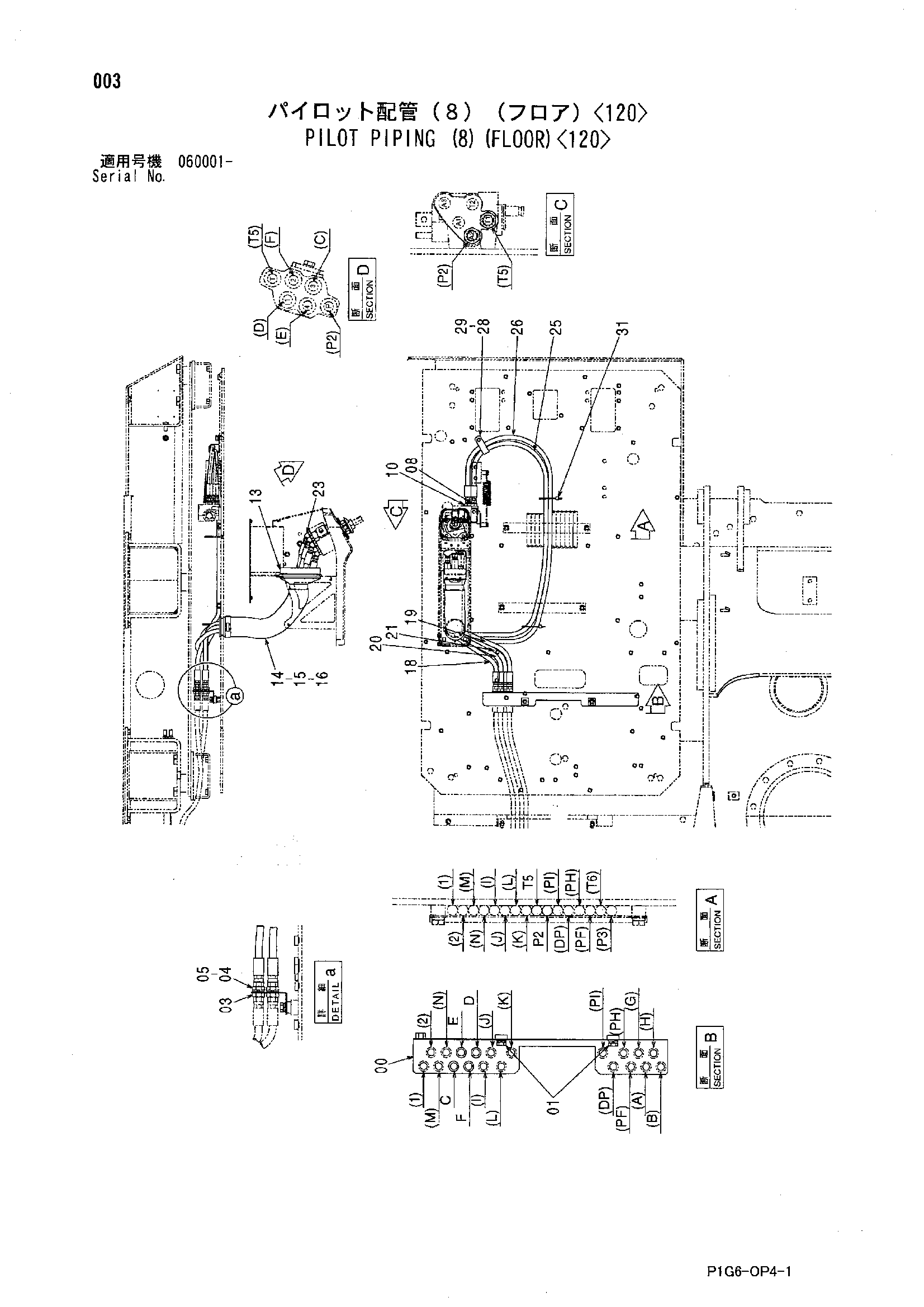

Заводская схема «Пилотные гидролинии (8)(пол)<120>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8088367 | Кронштейн | 1 |
| 01 | J271030 | Болт с шайбой | 2 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4202532 | Адаптер | 4 |
| 04 | A590914 | Пружинная шайба | 4 |
| 05 | 4202531 | Гайка | 4 |
| 08 | A852133 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4261938 | Фильтр | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 2045998 | Резиновая втулка | 1 |
| 14 | 3079728 | Втулка | 1 |
| 15 | 4351175 | Шланг | 1 |
| 16 | 4351774 | Хомут провод | 1 |
| 18 | 4476903 | Шланг | 1 |
| 19 | 4476906 | Шланг | 1 |
| 20 | 4476905 | Шланг | 1 |
| 21 | 4476907 | Шланг | 1 |
| 23 | A852223 | Угловой штуцер | 6 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4437653 | Пластиковый шланг | 1 |
| 26 | 4437656 | Пластиковый шланг | 1 |
| 28 | 4190264 | Зажим | 1 |
| 29 | J271020 | Болт с шайбой | 1 |
| 29A | J901020 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4055312 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
