Подъём устройство <200> — HITACHI ZX225USR

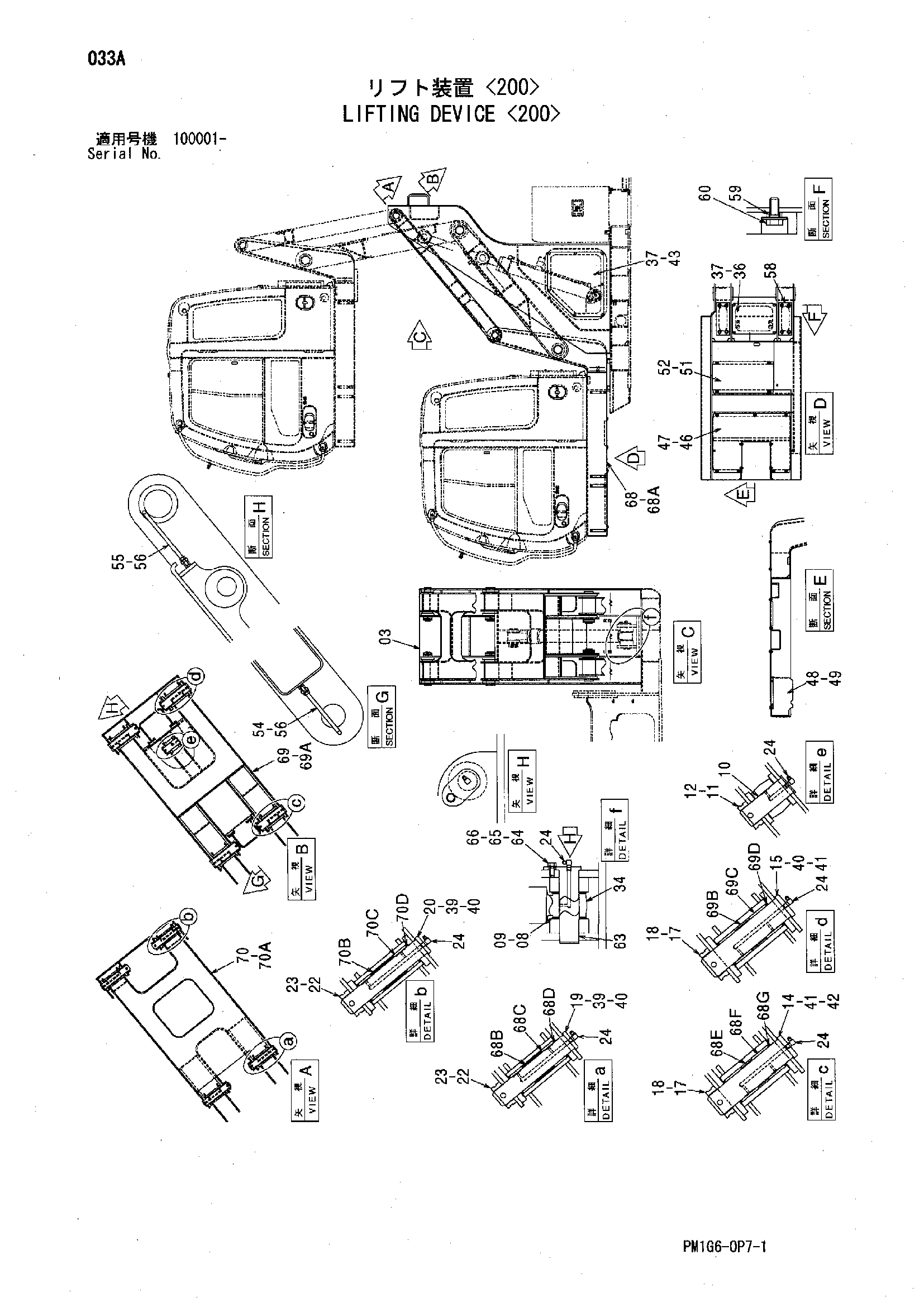

Заводская схема «Подъём устройство <200>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 6021322 | Башенный | 1 |
| 08 | 4465622 | Регулировочная шайба 1.0 | 2 |
| 09 | 4465623 | Регулировочная шайба 2.0 | 2 |
| 10 | 3093905 | Палец | 1 |
| 11 | 4065689 | Палец | 1 |
| 12 | 4065688 | Кольцо | 1 |
| 14 | 3093906 | Палец | 2 |
| 15 | 3093907 | Палец | 2 |
| 17 | 4098713 | Палец | 4 |
| 18 | 4098712 | Кольцо | 4 |
| 19 | 3093908 | Палец | 2 |
| 20 | 3093909 | Палец | 2 |
| 22 | 4065689 | Палец | 4 |
| 23 | 4065688 | Кольцо | 4 |
| 24 | 4148896 | Пресс-маслёнка | 10 |
| 34 | 4462729 | Гидроцилиндр | 1 |
| 36 | 4462730 | Крышка | 1 |
| 37 | J271016 | Болт с шайбой | 11 |
| 37A | J901016 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4366694 | Упорная пластина 1.0 | 8 |
| 40 | 4367411 | Упорная пластина 2.0 | 4 |
| 41 | 4361179 | Упорная пластина 1.0 | 8 |
| 42 | 4361604 | Упорная пластина 2.0 | 4 |
| 43 | 3093874 | Крышка | 1 |
| 46 | 8091699 | Крышка | 1 |
| 47 | J281025 | Болт с шайбой | 7 |
| 47A | J901025 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 48 | 8091695 | Крышка | 1 |
| 49 | J260825 | Болт с шайбой | 4 |
| 49A | J900825 | Болт | 1 |
| 49B | A590108 | Плоская шайба | 1 |
| 51 | 4600788 | Крышка | 1 |
| 52 | J281020 | Болт с шайбой | 4 |
| 52A | J901020 | Болт | 1 |
| 52B | 4486055 | Шайба | 1 |
| 54 | 8093163 | Направляющая шланг | 1 |
| 55 | 8093162 | Направляющая шланг | 1 |
| 56 | J271025 | Болт с шайбой | 8 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4485853 | Резиновая прокладка | 2 |
| 59 | 4475931 | Проставка | 8 |
| 60 | J281230 | Болт с шайбой | 8 |
| 60A | J901230 | Болт | 1 |
| 60B | 4249324 | Шайба | 1 |
| 63 | 9763363 | Палец | 1 |
| 64 | 4323864 | Втулка | 1 |
| 65 | J222016 | Шайба | 1 |
| 66 | J921635 | Болт | 1 |
| 68 | 7048212 | Платформа в сборе | 1 |
| 68A | 6021748 | Платформа | 1 |
| 68B | 4465626 | Проставка | 2 |
| 68C | 4197842 | Втулка | 4 |
| 68D | 4094086 | Пылезащитное уплотнение | 4 |
| 68E | 4465624 | Проставка | 2 |
| 68F | 4249848 | Втулка | 4 |
| 68G | 4067902 | Пылезащитное уплотнение | 4 |
| 69 | 8100186 | Тяга в сборе | 1 |
| 69A | 6020430 | Тяга | 1 |
| 69B | 4465625 | Проставка | 2 |
| 69C | 4249848 | Втулка | 4 |
| 69D | 4067902 | Пылезащитное уплотнение | 4 |
| 70 | 8099938 | Тяга | 1 |
| 70A | 6020431 | Тяга | 1 |
| 70B | 4465627 | Проставка | 2 |
| 70C | 4197842 | Втулка | 4 |
| 70D | 4094086 | Пылезащитное уплотнение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
