Основные гидролинии <ZX225> — HITACHI ZX225USR

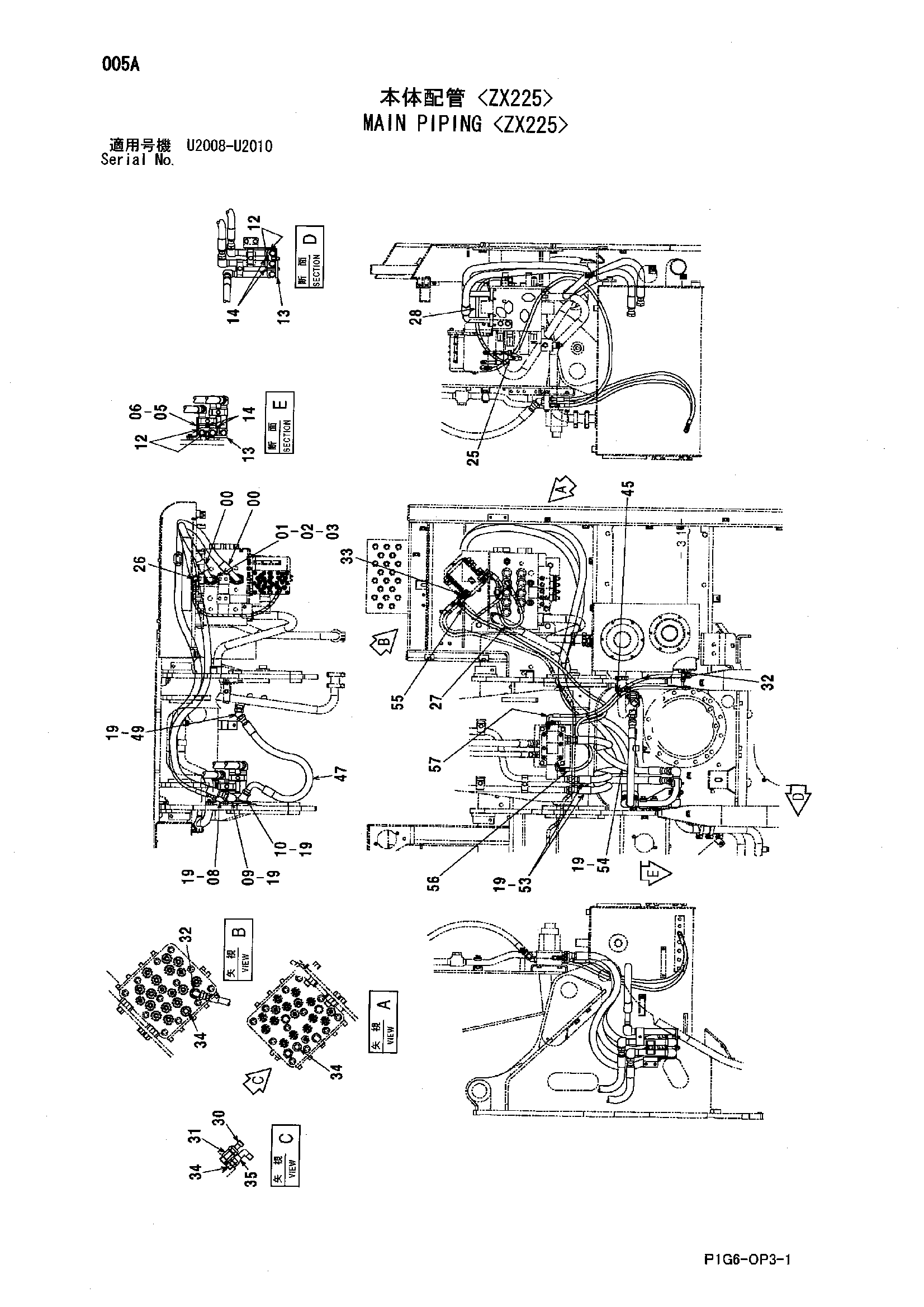

Заводская схема «Основные гидролинии <ZX225>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9205491 | Шланг в сборе | 2 |
| 00A | 4450048 | Шланг | 1 |
| 00B | 4327294 | Защитный кожух | 8 |
| 01 | 962453 | Разъёмный фланец | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 8 |
| 03 | 966993 | Уплотнительное кольцо | 2 |
| 05 | 8083286 | Кронштейн | 1 |
| 06 | J011225 | Болт с шайбой | 2 |
| 08 | 9755223 | Трубка | 1 |
| 09 | 9758975 | Трубка | 1 |
| 10 | 9758974 | Трубка | 1 |
| 12 | 4189860 | Хомут трубки | 4 |
| 13 | 4475227 | Седло винта | 2 |
| 14 | J011270 | Болт с шайбой | 4 |
| 19 | 4187328 | Уплотнительное кольцо | 10 |
| 25 | 4208913 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852333 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4448064 | Шланг | 1 |
| 28 | 9197276 | Шланг в сборе | 1 |
| 28A | 4448043 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 30 | 4436535 | Датчик давления | 1 |
| 31 | 4263446 | Переходник S | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | A852433 | Тройник | 2 |
| 32A | 4509180 | Уплотнительное кольцо | 1 |
| 33 | 4261357 | Адаптер | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 34 | A852133 | Адаптер | 3 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4239976 | Унион S | 1 |
| 45 | 4055312 | Ленточный зажим | 10 |
| 47 | 4231256 | Шланг | 1 |
| 49 | A853288 | Угловой штуцер | 1 |
| 49A | 4506429 | Уплотнительное кольцо | 1 |
| 53 | 9229109 | Шланг | 2 |
| 53A | 4455436 | Шланг | 1 |
| 53B | 4327294 | Защитный кожух | 3 |
| 54 | 9229110 | Шланг | 1 |
| 54A | 4380425 | Шланг | 1 |
| 54B | 4327294 | Защитный кожух | 3 |
| 55 | 9229111 | Шланг | 1 |
| 55A | 4315868 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 5 |
| 56 | 9229112 | Шланг | 1 |
| 56A | 4307331 | Шланг | 1 |
| 56B | 4327293 | Защитный кожух | 3 |
| 57 | 9229113 | Шланг | 1 |
| 57A | 4313344 | Шланг | 1 |
| 57B | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
