Обратные трубопроводы (2) [роликовый] — HITACHI ZX225USR
Заводская схема «Обратные трубопроводы (2) [роликовый]» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.

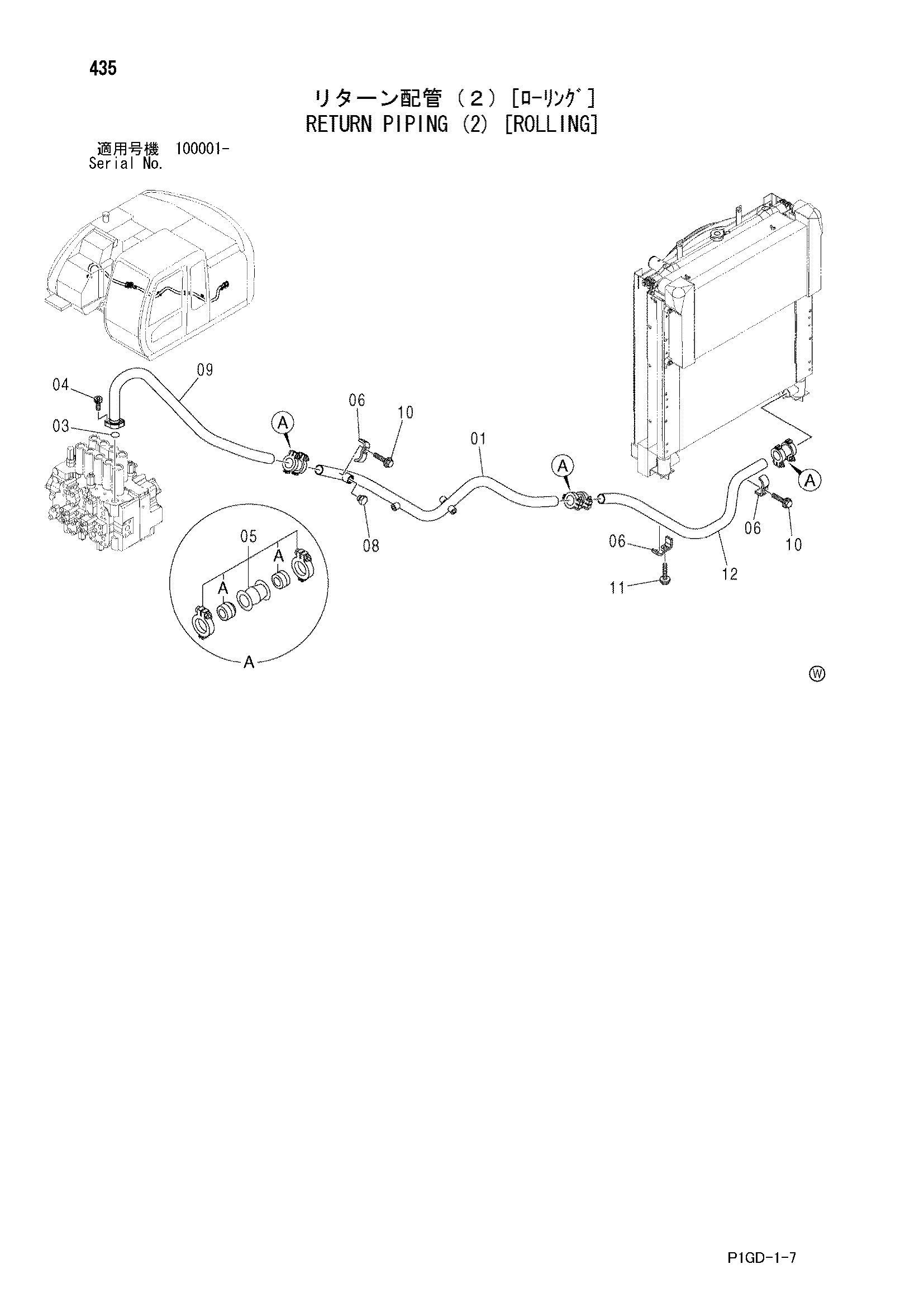

![Схема Обратные трубопроводы (2) [роликовый] HITACHI ZX225USR](/catalog-drawings/98/988251c2-7cef-4711-9aa8-9277d22640b6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7041160 | Обратная трубка | 1 |
| 03 | A811040 | Уплотнительное кольцо | 1 |
| 04 | J781040 | Болт с внутренним шестигранником | 2 |
| 05 | 4069801 | Муфта | 3 |
| 05A | 4196259 | Уплотнение кольцо | 2 |
| 06 | 4053698 | Хомут трубки | 3 |
| 08 | A885006 | Пробка | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 7040040 | Обратная трубка | 1 |
| 10 | J011270 | Болт с шайбой | 2 |
| 10 | J271270 замена: J901270 | Болт с шайбой | 2 |
| 11 | J011280 | Болт с шайбой | 1 |
| 11 | J271280 замена: J901280 | Болт с шайбой | 1 |
| 12 | 2046174 | Обратная трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
