Пилотные гидролинии (PTO/V) — HITACHI ZX225USR

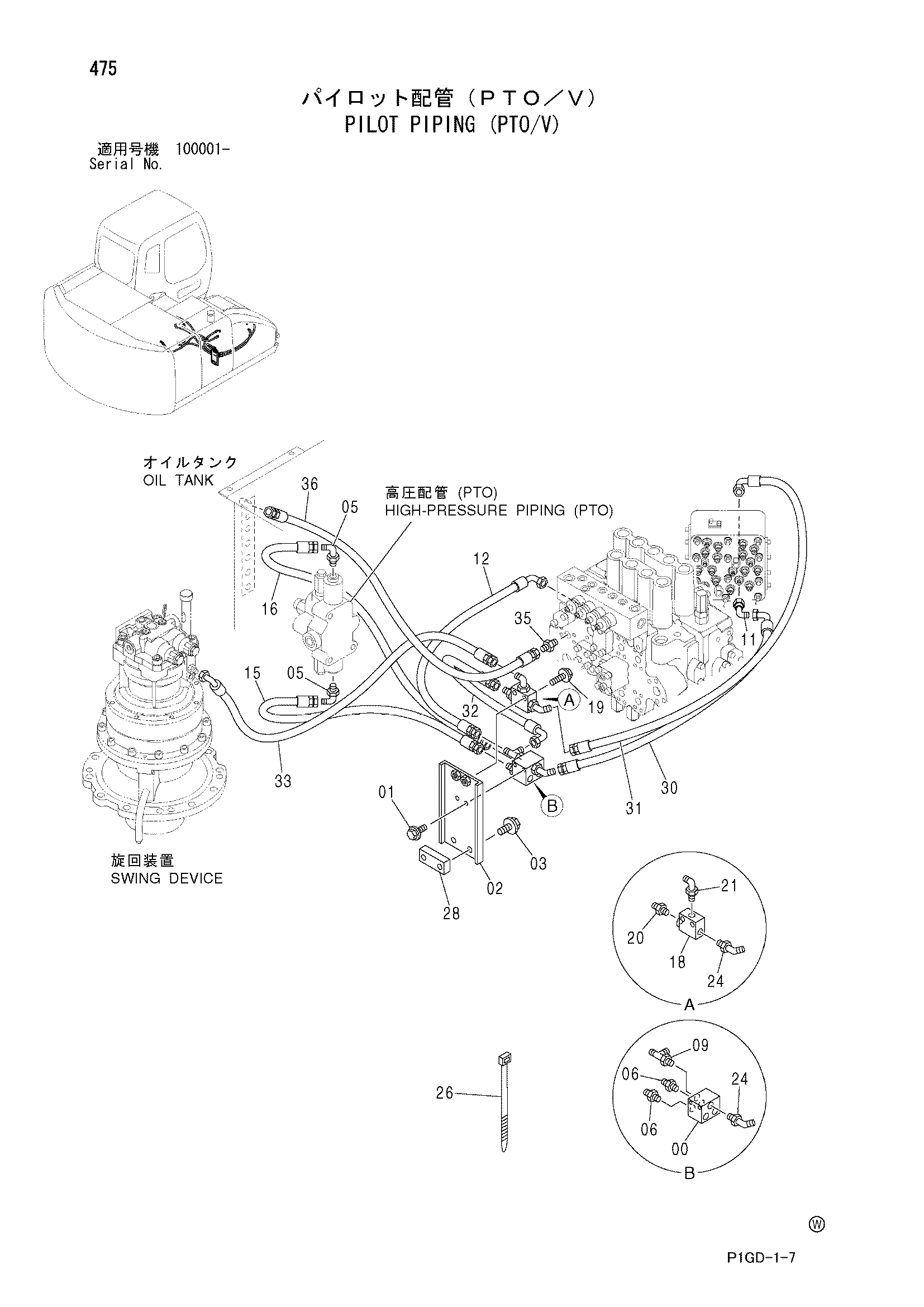

Заводская схема «Пилотные гидролинии (PTO/V)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4330230 | Челночный клапан | 1 |
| 01 | J010816 | Болт с шайбой | 2 |
| 01 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 02 | 8083256 | Кронштейн | 1 |
| 03 | J011225 | Болт с шайбой | 2 |
| 03 | J271225 замена: J901225 | Болт с шайбой | 2 |
| 05 | A852332 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852132 | Адаптер | 3 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852422 | Тройник | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4346096 | Унион S | 1 |
| 12 | 4222025 | Шланг | 1 |
| 15 | 4269802 | Шланг | 1 |
| 16 | 4269805 | Шланг | 1 |
| 18 | 4203447 | Челночный клапан | 1 |
| 19 | J010855 | Болт с шайбой | 2 |
| 19 | J260855 замена: J900855 | Болт с шайбой | 2 |
| 20 | A852122 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852322 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852222 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4055312 | Ленточный зажим | 5 |
| 28 | 4252224 | Седло винта | 1 |
| 30 | 4313246 | Шланг | 1 |
| 31 | 4226395 | Шланг | 1 |
| 32 | 4223572 | Шланг | 1 |
| 33 | 4313254 | Шланг | 1 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4269804 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
