С-сп130 (1.3m3) — HITACHI ZX225USR

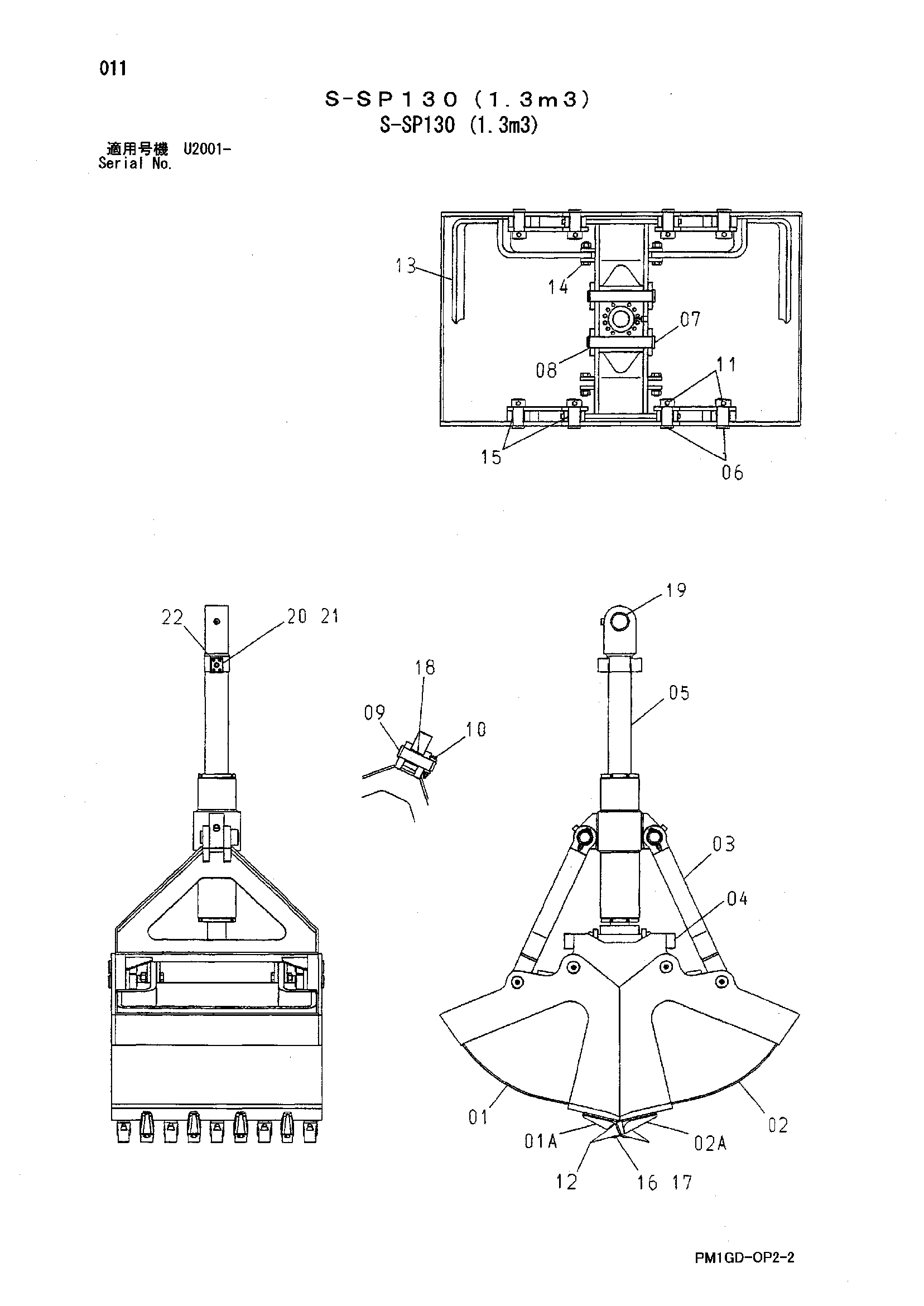

Заводская схема «С-сп130 (1.3m3)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4619753 | Схелл A | 1 |
| 01A | 4483824 | Адаптер зуба | 3 |
| 02 | 4619754 | Схелл B | 1 |
| 02A | 4483824 | Адаптер зуба | 4 |
| 03 | 4619755 | Стойка | 2 |
| 04 | 4619756 | Рама | 1 |
| 05 | 4619731 замена: 4655802 | Гидроцилиндр | 1 |
| 05 | 4655802 | Гидроцилиндр | 1 |
| 06 | 4619757 | Палец | 8 |
| 07 | 4619758 | Палец | 2 |
| 08 | Z991347 | Стопорное кольцо | 2 |
| 09 | 4619748 | Палец | 2 |
| 10A | J241405 | Болт | 2 |
| 10B | J952014 | Гайка | 2 |
| 10C | 4045247 | U-образная гайка | 2 |
| 11A | J241402 | Болт | 8 |
| 11B | J952014 | Гайка | 8 |
| 11C | 4045247 | U-образная гайка | 8 |
| 12 | 973347 | Коронка зуба | 9 |
| 13 | 4619759 | Еджектор | 2 |
| 14A | 4060667 | Болт | 8 |
| 14B | A590930 | Пружинная шайба | 8 |
| 14C | J951030 | Гайка | 8 |
| 15 | 4621953 | Втулка | 8 |
| 16 | 963229 | Стопорный палец | 9 |
| 17 | 4506257 | Резиновый фиксатор | 9 |
| 18 | 4621954 | Втулка | 2 |
| 19 | 4621955 | Втулка | 1 |
| 20 | 4621956 | Франге | 2 |
| 21 | A811025 | Уплотнительное кольцо | 2 |
| 22 | J791065 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
