Експансион и контрактион устройство — HITACHI ZX225USR

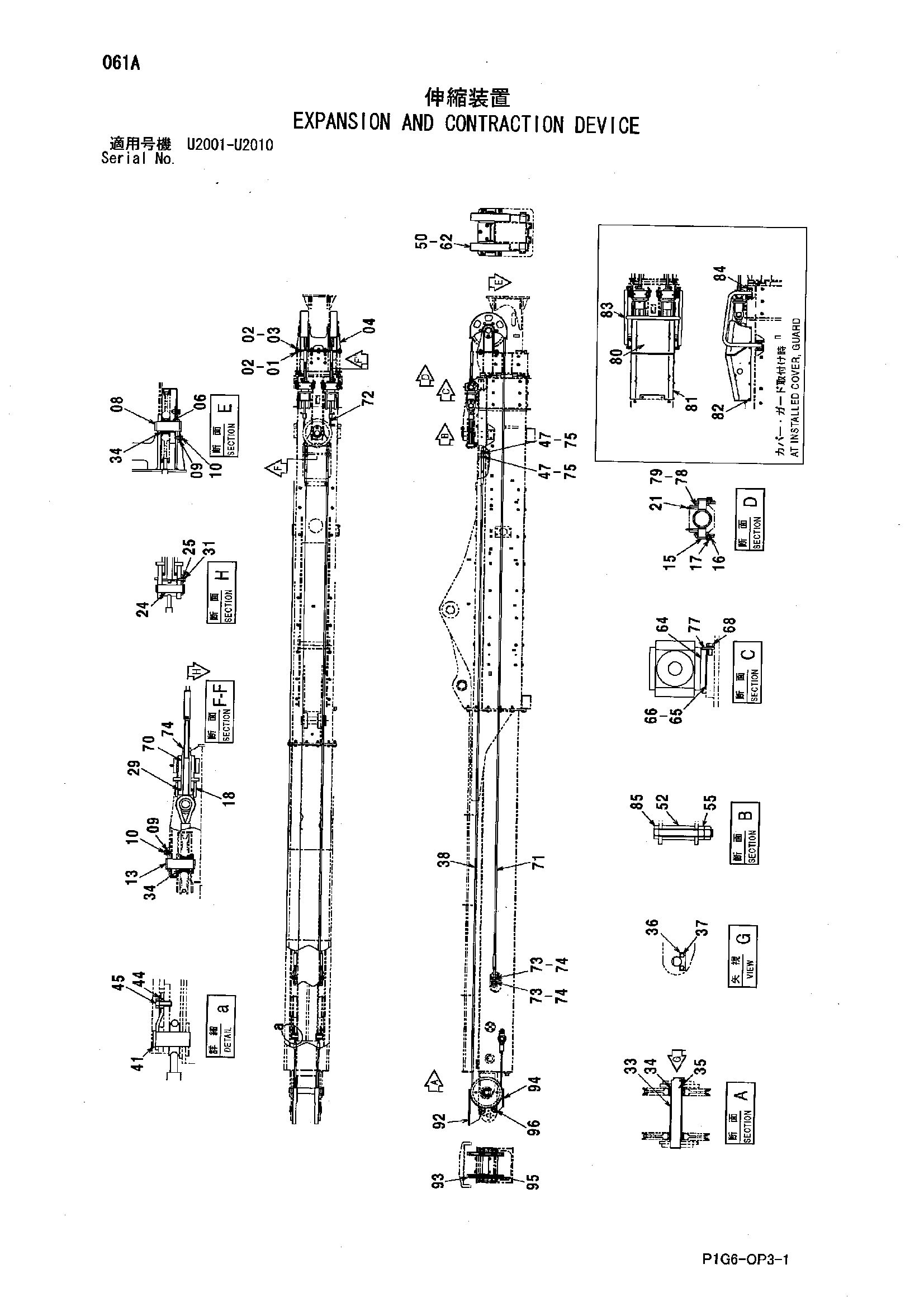

Заводская схема «Експансион и контрактион устройство» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J931645 | Болт | 7 |
| 02 | J222016 | Шайба | 14 |
| 03 | J951016 | Гайка | 7 |
| 09 | 4339354 | Втулка | 3 |
| 10 | J901225 | Болт | 3 |
| 16 | 4339354 | Втулка | 4 |
| 17 | J901225 | Болт | 4 |
| 21 | J75481 | Пресс-маслёнка | 4 |
| 25 | 4339354 | Втулка | 2 |
| 29 | 4487391 замена: TB44948 | Шайба | 4 |
| 31 | J901230 | Болт | 2 |
| 36 | X4246 | Стопорная пластина | 1 |
| 37 | J011225 | Болт с шайбой | 2 |
| 38 | 4484611 замена: TB45654 | Канат провод | 2 |
| 44 | 4482304 замена: TB44749 | Втулка | 2 |
| 45 | J901025 | Болт | 2 |
| 47 | 4089822 | Шайба | 4 |
| 50 | J051235 | Боле с шайбой | 8 |
| 55 | J231216 | Гайка | 4 |
| 68 | J010820 | Болт с шайбой | 4 |
| 71 | 4484610 замена: TB45653 | Канат провод | 2 |
| 72 | 4484608 замена: TB45658 | Канат провод | 1 |
| 73 | 4085614 | Шайба | 4 |
| 74 | J951024 | Гайка | 8 |
| 75 | J951022 | Гайка | 6 |
| 78 | 4367637 | Регулировочная шайба | 8 |
| 79 | 4367635 | Регулировочная шайба | 4 |
| 82 | J050816 | Болт с шайбой | 12 |
| 84 | J011230 | Болт с шайбой | 8 |
| 85 | J971602 | Болт | 2 |
| 92 | 8085990 | Крышка канатный блок | 1 |
| 93 | 8085991 | Крышка канатный блок | 1 |
| 94 | 8085992 | Крышка канатный блок | 1 |
| 95 | 8085993 | Крышка канатный блок | 1 |
| 96 | J041250 | Болт с шайбой | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
