Хомут трубопроводы <200, 225USR> — HITACHI ZX225USR

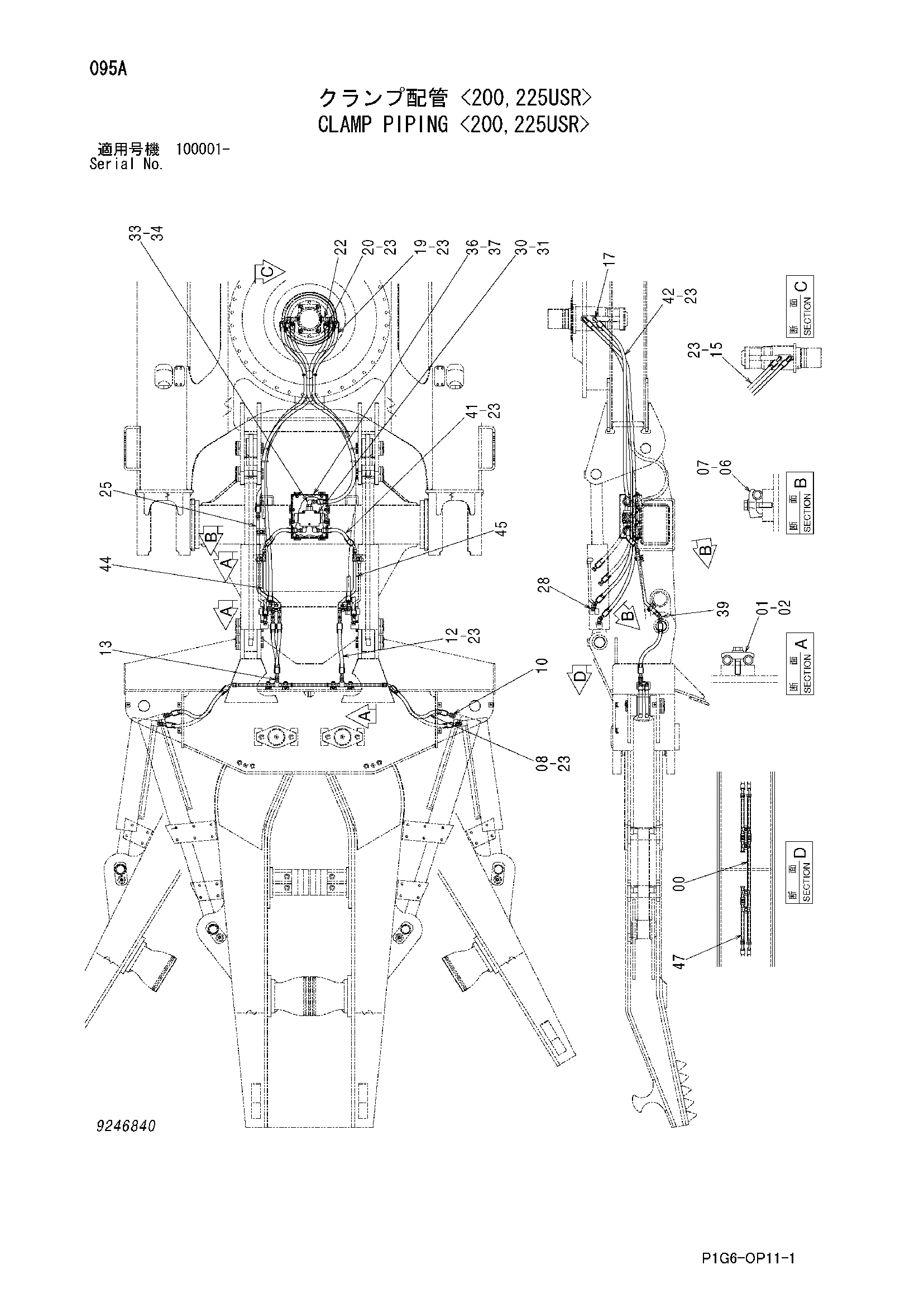

Заводская схема «Хомут трубопроводы <200, 225USR>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763774 | Трубка | 1 |
| 01 | 4189858 | Хомут трубки | 6 |
| 02 | J271255 | Болт с шайбой | 6 |
| 02A | J901255 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 06 | 4190125 | Хомут трубки | 3 |
| 07 | J271255 | Болт с шайбой | 3 |
| 07A | J901255 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | 4634069 | Шланг | 4 |
| 10 | A853144 | Адаптер | 4 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4630770 | Шланг | 3 |
| 13 | 4274507 | Адаптер | 3 |
| 15 | 4630771 | Шланг | 1 |
| 17 | A853164 | Адаптер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4630851 | Шланг | 2 |
| 20 | 4624612 | Шланг | 2 |
| 22 | A853464 | Тройник | 2 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4138938 | Уплотнительное кольцо | 24 |
| 25 | 8103298 | Трубка | 1 |
| 28 | A853244 | Угловой штуцер | 4 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4665654 | Клапан дивидер | 1 |
| 31 | J780860 | Болт с внутренним шестигранником | 3 |
| 33 | A853364 | Угловой штуцер | 3 |
| 33A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4263448 | Переходник S | 1 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 7050981 | Крышка | 1 |
| 37 | J271230 | Болт с шайбой | 8 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | A853244 | Угловой штуцер | 3 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4665735 | Шланг | 2 |
| 42 | 4630771 | Шланг | 1 |
| 44 | 8108134 | Трубка | 1 |
| 45 | 8108133 | Трубка | 1 |
| 47 | 9767339 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
