Обратные трубопроводы (1) — HITACHI ZX225USR

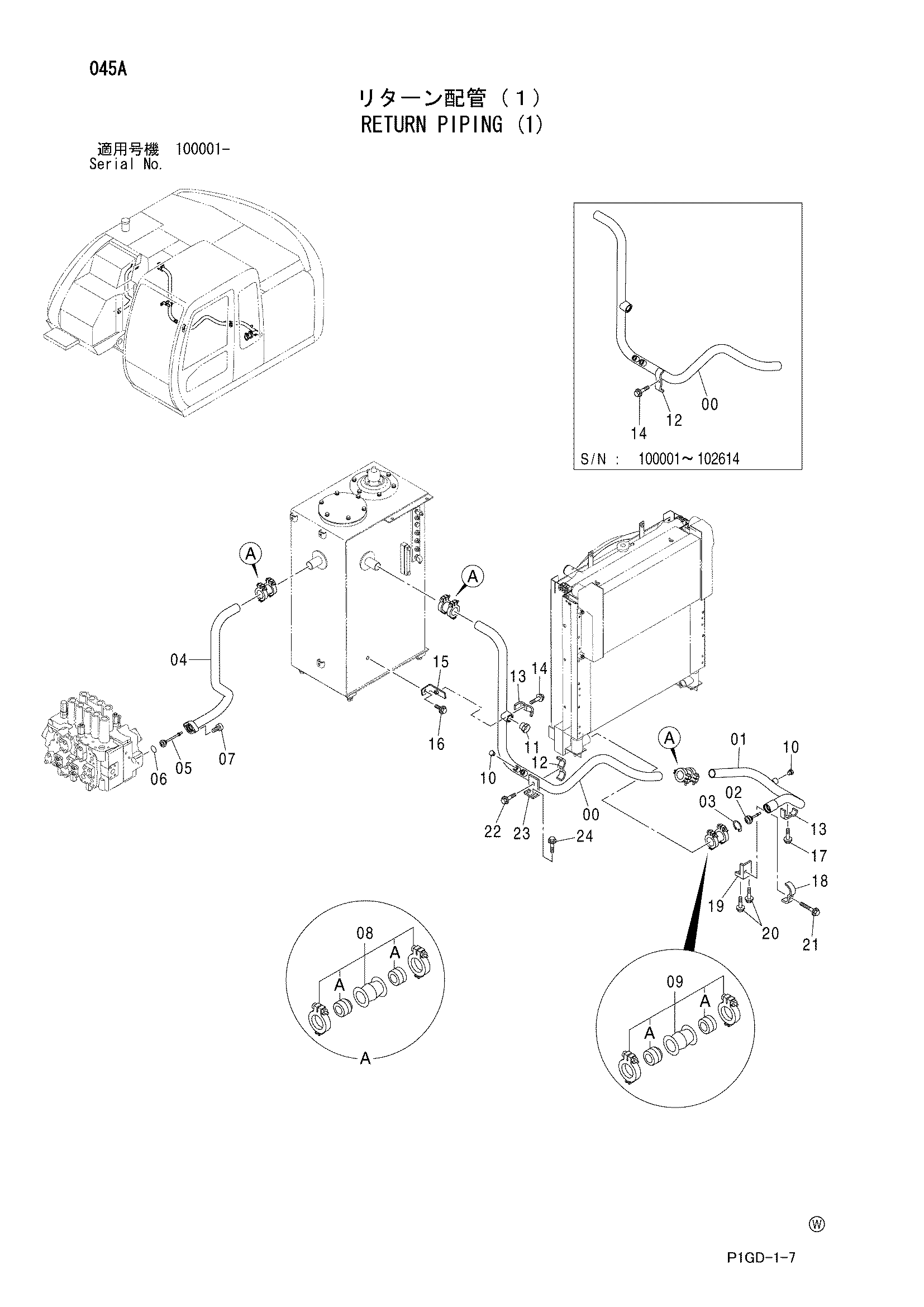

Заводская схема «Обратные трубопроводы (1)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019694 | Обратная трубка | 1 |
| 01 | 8082533 | Обратная трубка | 1 |
| 02 | 4276584 | Клапан | 1 |
| 03 | 991718 | Стопорное кольцо | 1 |
| 04 | 8080117 | Обратная трубка | 1 |
| 05 | 4272164 | Клапан | 1 |
| 06 | A811040 | Уплотнительное кольцо | 1 |
| 07 | J781040 | Болт с внутренним шестигранником | 2 |
| 08 | 4069801 | Муфта | 3 |
| 08A | 4196259 | Уплотнение кольцо | 2 |
| 09 | 4067834 | Муфта | 1 |
| 09A | 4196260 | Уплотнение кольцо | 2 |
| 10 | A885003 | Пробка | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A885008 | Пробка | 1 |
| 11A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4053696 | Хомут трубки | 1 |
| 12 | 9756186 | Хомут трубки | 1 |
| 13 | 4053698 | Хомут трубки | 2 |
| 14 | J011270 | Болт с шайбой | 2 |
| 14 | J011270 | Болт с шайбой | 1 |
| 14 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 15 | 9755987 | Кронштейн | 1 |
| 16 | J021025 | Болт с шайбой | 1 |
| 16 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 17 | J011280 | Болт с шайбой | 1 |
| 17 | J271280 замена: J901280 | Болт с шайбой | 1 |
| 18 | 4053698 | Хомут трубки | 1 |
| 19 | 8086057 | Кронштейн | 1 |
| 20 | J021030 | Болт с шайбой | 2 |
| 20 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 21 | J011270 | Болт с шайбой | 1 |
| 21 | J271270 замена: J901270 | Болт с шайбой | 1 |
| 22 | J021275 | Болт с шайбой | 1 |
| 22 | J271275 замена: J901275 | Болт с шайбой | 1 |
| 23 | 4466236 | Кронштейн | 1 |
| 24 | J021025 | Болт с шайбой | 2 |
| 24 | J271025 замена: J901025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
