Нижний рама (холдинг-приоритй тип)<с-кк70-80> — HITACHI ZX225USR

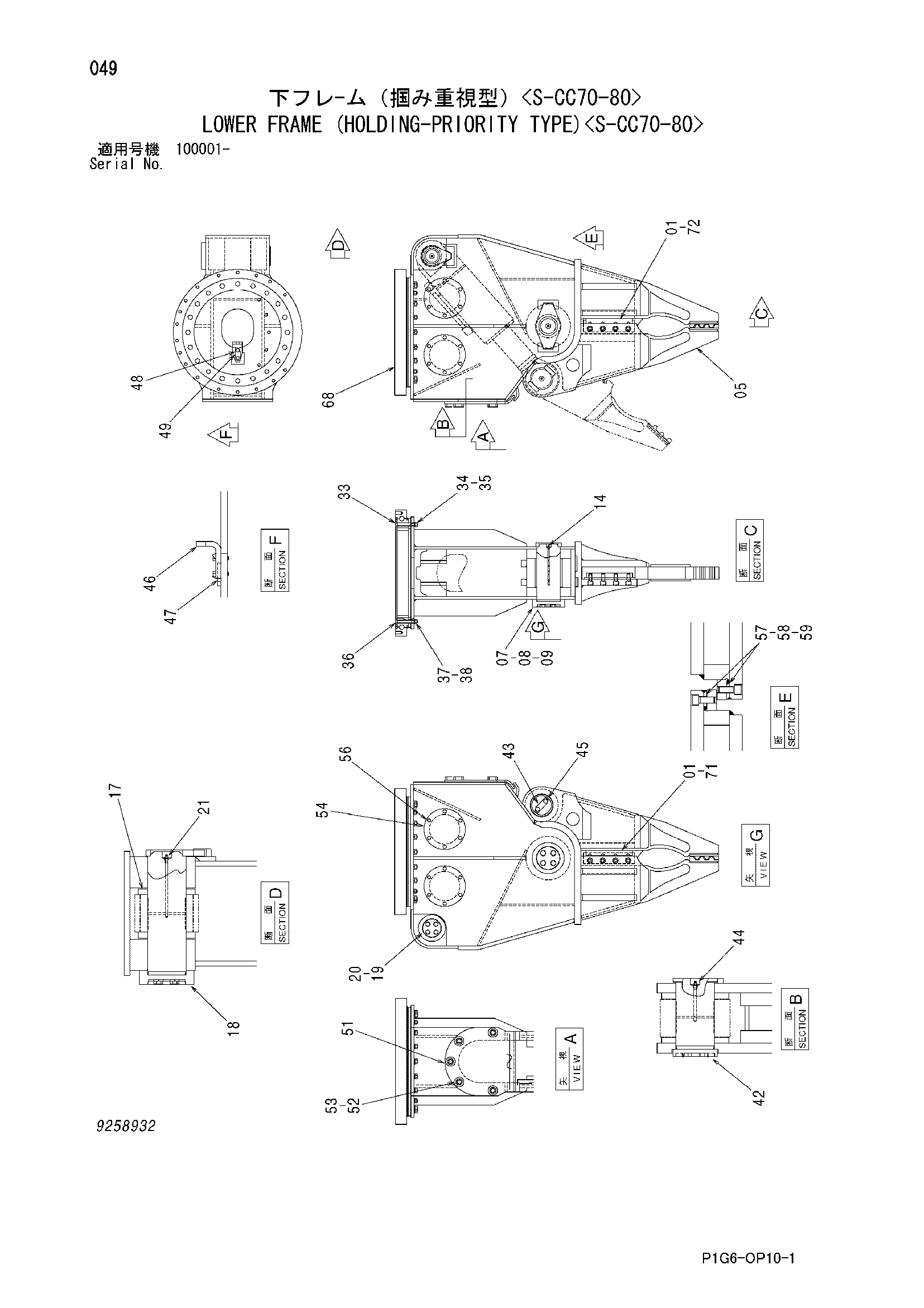

Заводская схема «Нижний рама (холдинг-приоритй тип)<с-кк70-80>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4459026 | Резец | 2 |
| 05 | 9259960 | Резец в сборе | 1 |
| 07 | 4657022 | Ограничитель | 1 |
| 08 | J932045 | Болт | 4 |
| 09 | A590920 | Пружинная шайба | 4 |
| 14 | J75481 | Пресс-маслёнка | 1 |
| 17 | 4621764 | Проставка | 2 |
| 18 | 4459129 | Ограничитель | 1 |
| 19 | J931640 | Болт | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 21 | J75481 | Пресс-маслёнка | 1 |
| 33 | 4621772 | Болт | 16 |
| 34 | J953018 | Гайка | 16 |
| 35 | A590918 | Пружинная шайба | 16 |
| 36 | 4621771 | Болт | 4 |
| 37 | J952016 | Гайка | 4 |
| 38 | A590916 | Пружинная шайба | 4 |
| 42 | 4647816 | Ограничитель | 1 |
| 43 | 4024518 | Стопорная шайба | 1 |
| 44 | J75481 | Пресс-маслёнка | 1 |
| 45 | J241640 | Болт | 2 |
| 46 | 4621768 | Ограничитель | 1 |
| 47 | 4621766 | Стопорная пластина | 1 |
| 48 | J901240 | Болт | 2 |
| 49 | 4621767 | Стопорная шайба | 1 |
| 51 | 8085092 | Крышка | 1 |
| 52 | J901635 | Болт | 5 |
| 53 | A590916 | Пружинная шайба | 5 |
| 54 | 4621769 | Крышка | 4 |
| 56 | J271225 | Болт с шайбой | 24 |
| 56A | J901225 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 57 | 4459134 | Регулировочная шайба 0.3mm | 2 |
| 58 | 4459135 | Регулировочная шайба 0.6mm | 2 |
| 59 | 4459137 | Регулировочная шайба 1.2mm | 2 |
| 68 | 4625440 | Подшипник | 1 |
| 71 | 4626197 | Болт с внутренним шестигранником | 4 |
| 72 | 4626197 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
