Хигх-моунт кабина стойка (0.5m) — HITACHI ZX225USR

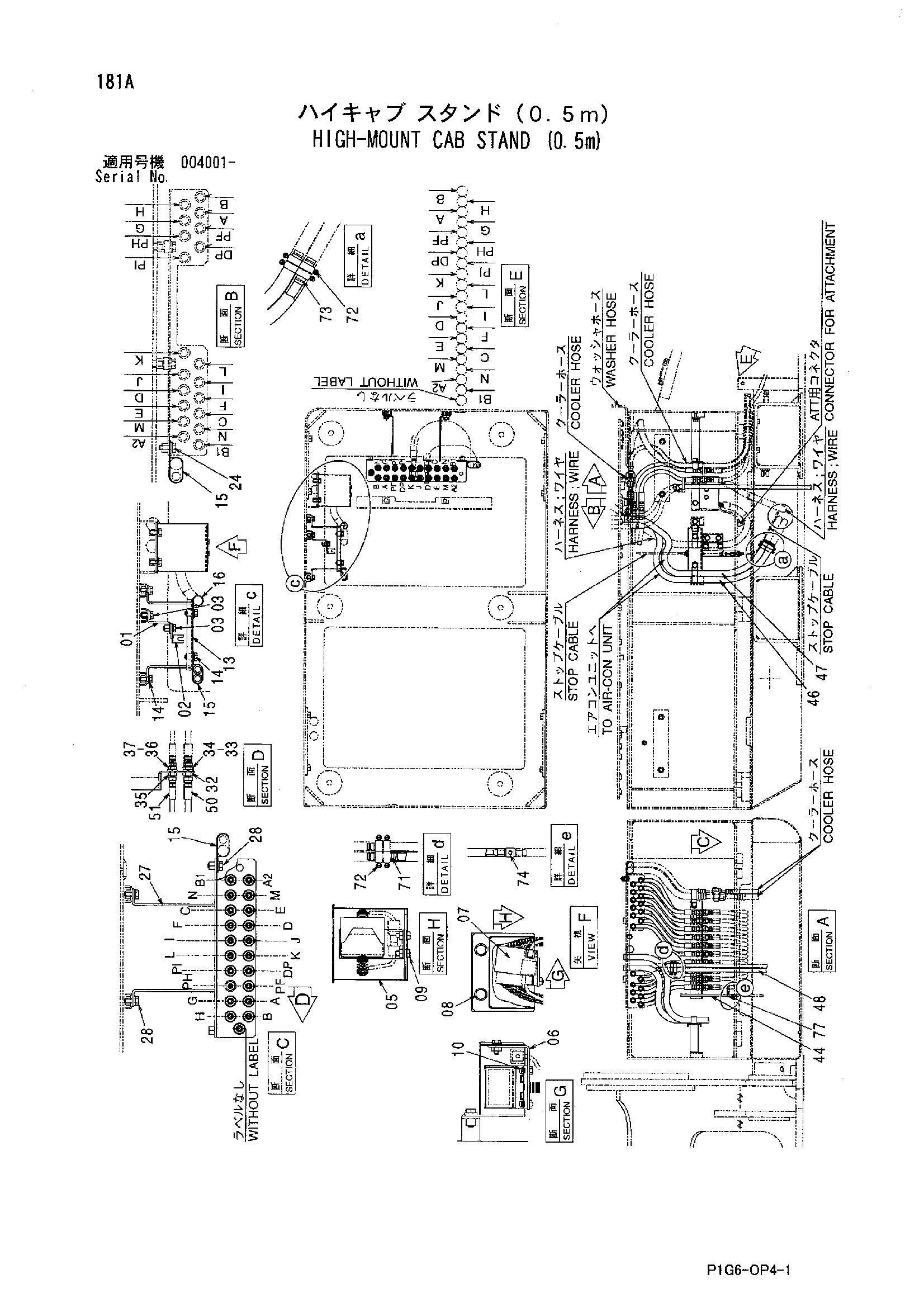

Заводская схема «Хигх-моунт кабина стойка (0.5m)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9758913 | Кронштейн | 1 |
| 02 | 9759151 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 4 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 8088399 | Кронштейн | 1 |
| 06 | 9758924 | Кронштейн | 1 |
| 07 | 4431090 | Разъём | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J460620 | Винт с шайбой | 2 |
| 13 | 8088357 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4192034 | Зажим | 3 |
| 16 | 4190263 | Зажим | 1 |
| 24 | J271025 | Болт с шайбой | 1 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 27 | 8088356 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 3 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 32 | 4202532 | Адаптер | 20 |
| 33 | A590914 | Пружинная шайба | 20 |
| 34 | 4202531 | Гайка | 20 |
| 35 | 4248117 | Адаптер | 1 |
| 36 | 4209198 | Гайка | 1 |
| 37 | A590914 | Пружинная шайба | 1 |
| 44 | 4338764 | Виниловый шланг | 1 |
| 46 | 4606394 | Водяной шланг | 1 |
| 47 | 4601002 | Водяной шланг | 1 |
| 48 | 4486693 | Шланг | 2 |
| 50 | 4442133 | Шланг | 20 |
| 51 | 4628391 | Шланг | 1 |
| 71 | 4487037 | Соединение шланг | 2 |
| 72 | 4514699 | Хомут шланга | 8 |
| 73 | 4347396 | Соединение трубка | 2 |
| 74 | 4254237 | Соединение | 2 |
| 77 | 4055311 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
