Стрела (тип H15) — HITACHI ZX225USR

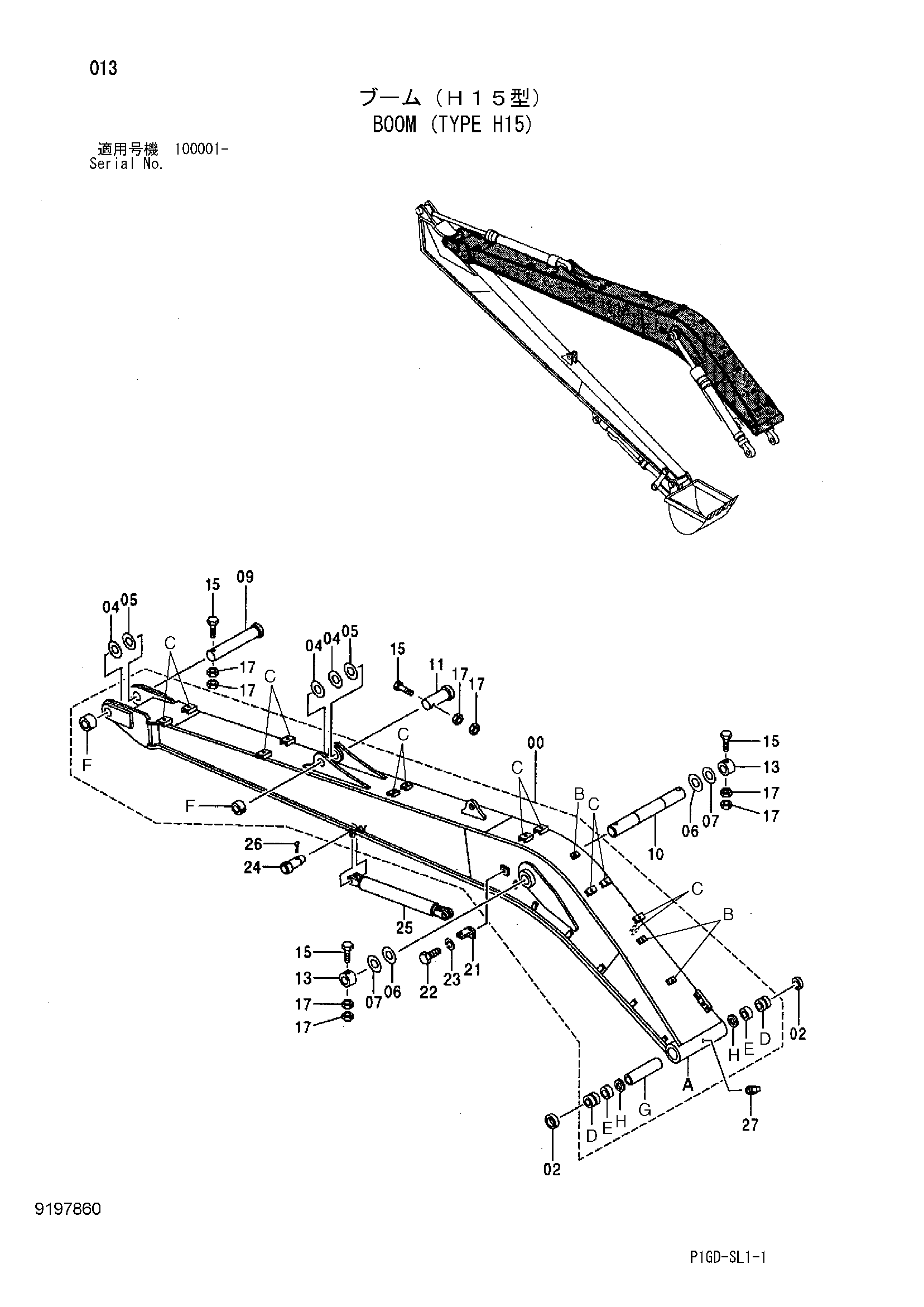

Заводская схема «Стрела (тип H15)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 5007526 | Стрела | 1 |
| 00B | 9735916 | Седло винта | 3 |
| 00C | 4195689 | Седло винта | 12 |
| 00D | 4443880 | Втулка | 2 |
| 00E | 4402460 | Втулка | 2 |
| 00F | 4434953 | Ограничитель | 2 |
| 00G | 4435508 | Проставка | 1 |
| 00H | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 4067901 | Пылезащитное уплотнение | 2 |
| 04 | 4444286 | Упорная пластина 1.0mm | 4 |
| 05 | 4444287 | Упорная пластина 2.0mm | 2 |
| 06 | 4444755 | Упорная пластина 1.0mm | 2 |
| 07 | 4444284 | Упорная пластина 1.0mm | 2 |
| 09 | 3091290 | Палец | 1 |
| 10 | 3088574 | Палец | 1 |
| 11 | 3038443 | Палец | 1 |
| 13 | 4067720 | Ограничитель | 2 |
| 15 | 4435126 | Стопорный палец | 4 |
| 17 | J950020 | Гайка | 8 |
| 19 | 4224631 | Кронштейн | 1 |
| 20 | J901425 | Болт | 1 |
| 21 | A590914 | Пружинная шайба | 1 |
| 22 | 4287251 | Палец | 2 |
| 23 | 9738224 | Стойка | 1 |
| 24 | A766063 | Шплинт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
