Стрела трубопроводы <ZX200> — HITACHI ZX225USR

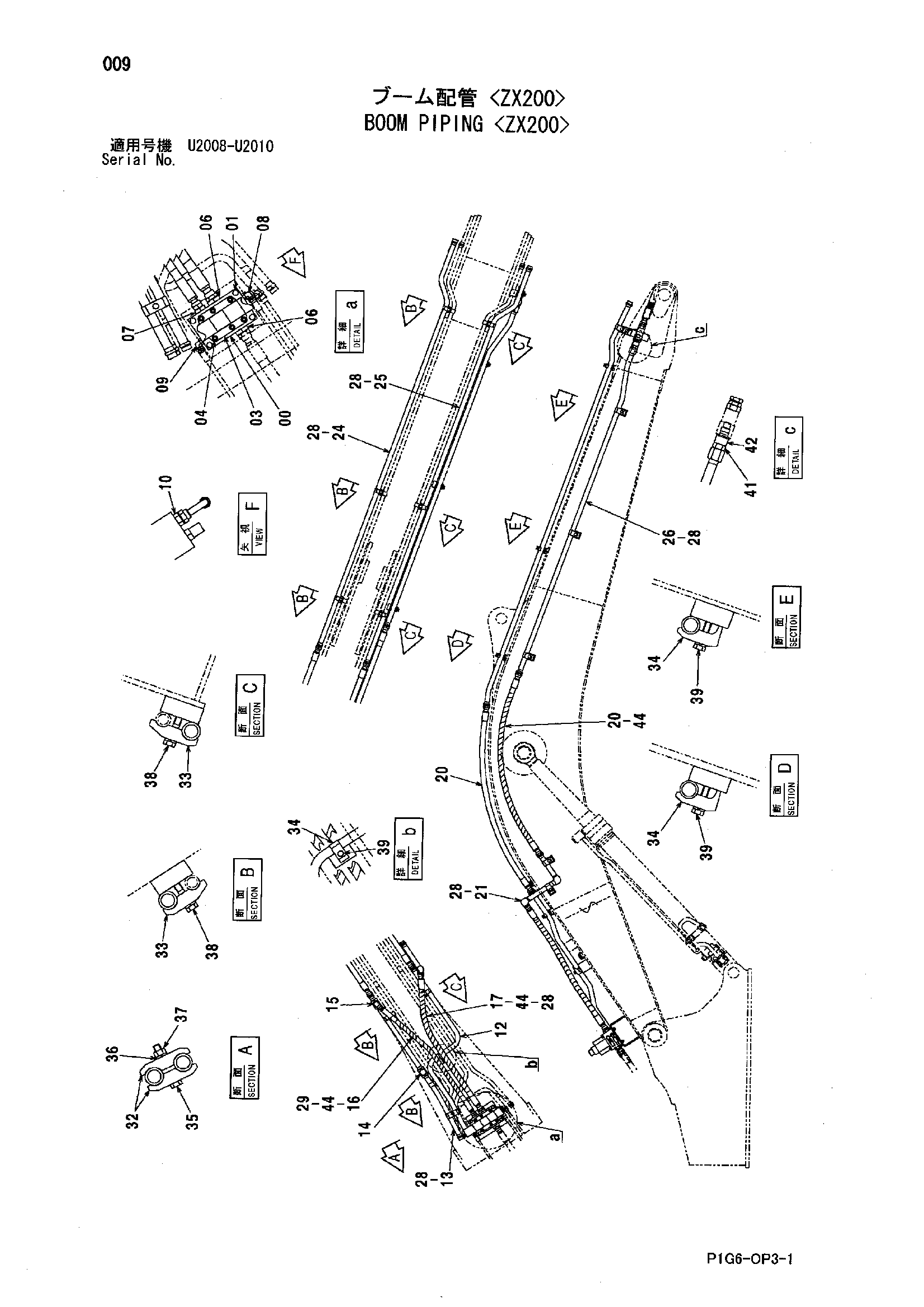

Заводская схема «Стрела трубопроводы <ZX200>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2048289 | Коллектор | 1 |
| 01 | J011200 | Болт с шайбой | 4 |
| 03 | 4465279 | Клапан | 1 |
| 04 | M341260 | Болт с внутренним шестигранником | 6 |
| 06 | A853108 | Адаптер | 2 |
| 06A | 970860 | Уплотнительное кольцо | 1 |
| 07 | A853166 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852333 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | A852332 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4343680 | Тхроттле | 1 |
| 12 | 8088845 | Трубка | 1 |
| 13 | 8081638 | Трубка | 1 |
| 14 | 4113926 | Пробка | 1 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A853386 | Угловой штуцер | 1 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 16 | 4250889 | Шланг | 1 |
| 17 | 4293002 | Шланг | 1 |
| 20 | 4357695 | Шланг | 3 |
| 21 | 9759119 | Трубка | 1 |
| 24 | 8082052 | Трубка | 1 |
| 25 | 8082053 | Трубка | 1 |
| 26 | 8088562 | Трубка | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 14 |
| 29 | 4187308 | Уплотнительное кольцо | 2 |
| 32 | 4189860 | Хомут трубки | 2 |
| 33 | 4153488 | Хомут трубки | 9 |
| 34 | 4190127 | Хомут трубки | 8 |
| 35 | J901280 | Болт | 1 |
| 36 | A590912 | Пружинная шайба | 1 |
| 37 | J950012 | Гайка | 1 |
| 38 | J011265 | Болт с шайбой | 9 |
| 39 | J011270 | Болт с шайбой | 8 |
| 41 | 4371289 | Адаптер | 1 |
| 41A | 4506429 | Уплотнительное кольцо | 2 |
| 42 | 4455883 | Самоуплотняющееся соединение | 1 |
| 44 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
