Каталог запчастей HITACHI
Хигх-моунт кабина стойка (2.5m) — HITACHI ZX225USR

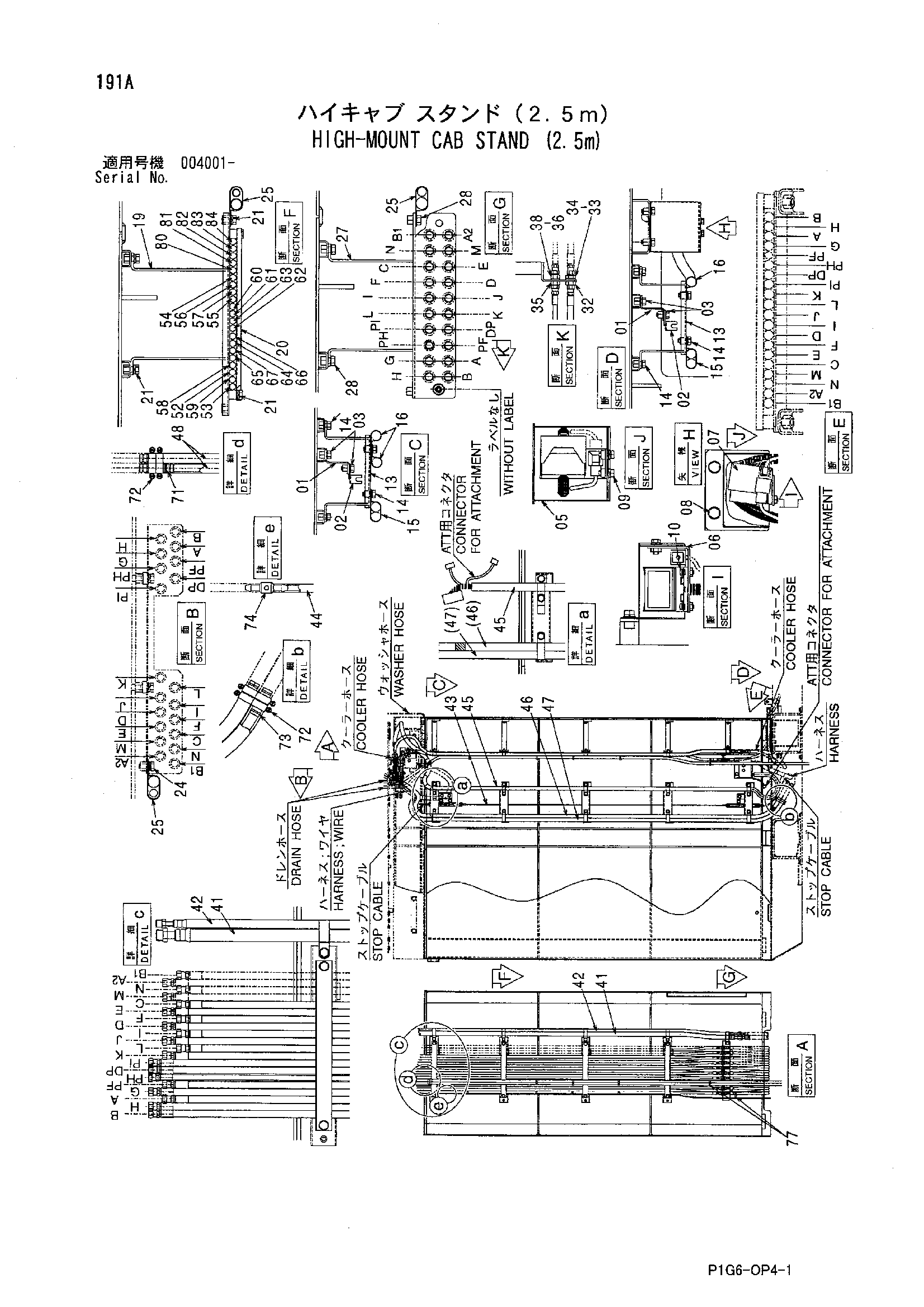

Заводская схема «Хигх-моунт кабина стойка (2.5m)» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9758913 | Кронштейн | 2 |
| 02 | 9759151 | Кронштейн | 2 |
| 03 | J271025 | Болт с шайбой | 8 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 8088399 | Кронштейн | 1 |
| 06 | 9758924 | Кронштейн | 1 |
| 07 | 4431090 | Разъём | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J260820 | Болт с шайбой | 2 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J460620 | Винт с шайбой | 2 |
| 13 | 8088357 | Кронштейн | 5 |
| 14 | J271025 | Болт с шайбой | 20 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4192034 | Зажим | 5 |
| 16 | 4190263 | Зажим | 6 |
| 19 | 8088358 | Кронштейн | 4 |
| 20 | 4474337 | Хомут шланга | 4 |
| 21 | J271025 | Болт с шайбой | 20 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 24 | J271025 | Болт с шайбой | 1 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 4192034 | Зажим | 6 |
| 27 | 8088356 | Кронштейн | 1 |
| 28 | J271025 | Болт с шайбой | 3 |
| 28A | J901025 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 32 | 4202532 | Адаптер | 20 |
| 33 | A590914 | Пружинная шайба | 20 |
| 34 | 4202531 | Гайка | 20 |
| 35 | 4248117 | Адаптер | 1 |
| 36 | 4209198 | Гайка | 1 |
| 38 | A590912 | Пружинная шайба | 1 |
| 41 | 4607031 | Шланг | 1 |
| 42 | 4607032 | Шланг | 1 |
| 43 | 4607033 | Трос управления | 1 |
| 44 | 4132891 | Виниловый шланг | 1 |
| 45 | 2050410 | Жгут проводов | 1 |
| 46 | 4341952 | Водяной шланг | 1 |
| 47 | 4393710 | Водяной шланг | 1 |
| 48 | 4607038 | Шланг | 2 |
| 52 | 4607018 | Шланг | 1 |
| 53 | 4607019 | Шланг | 1 |
| 54 | 4607020 | Шланг | 1 |
| 55 | 4607035 | Шланг | 1 |
| 56 | 4607021 | Шланг | 1 |
| 57 | 4607022 | Шланг | 1 |
| 58 | 4607024 | Шланг | 1 |
| 59 | 4607025 | Шланг | 1 |
| 60 | 4607026 | Шланг | 1 |
| 61 | 4607027 | Шланг | 1 |
| 62 | 4607028 | Шланг | 1 |
| 63 | 4607029 | Шланг | 1 |
| 64 | 4607030 | Шланг | 1 |
| 65 | 4448756 | Шланг | 1 |
| 66 | 4468553 | Шланг | 1 |
| 67 | 4607016 | Шланг | 1 |
| 71 | 4487037 | Соединение шланг | 2 |
| 72 | 4514699 | Хомут шланга | 8 |
| 73 | 4347396 | Соединение трубка | 2 |
| 74 | 4254237 | Соединение | 2 |
| 77 | 4055311 | Ленточный зажим | 10 |
| 80 | 4613416 | Шланг | 1 |
| 81 | 4613417 | Шланг | 1 |
| 82 | 4613418 | Шланг | 1 |
| 83 | 4613419 | Шланг | 1 |
| 84 | 4606148 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
