Стрела трубопроводы <225> — HITACHI ZX225USR

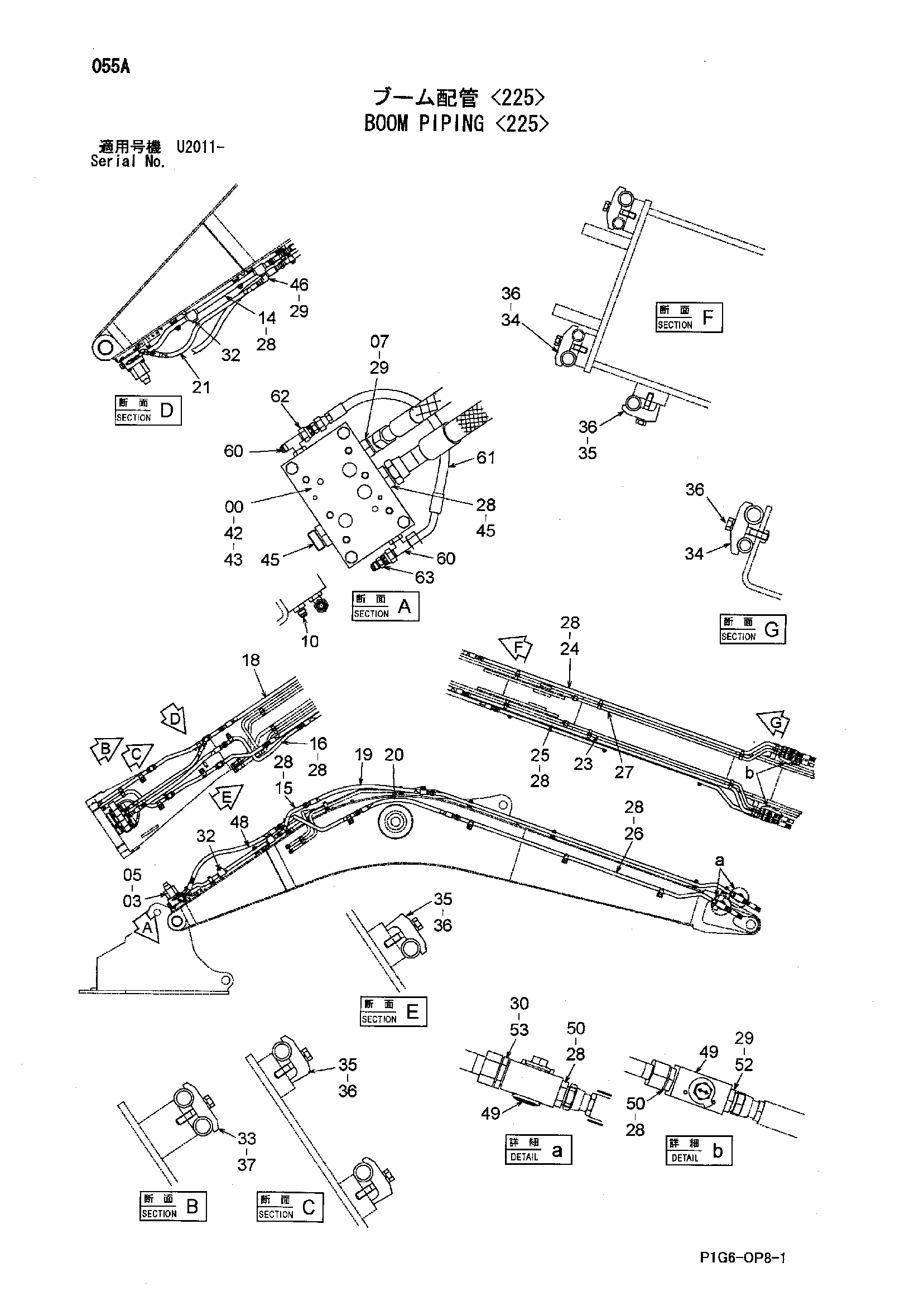

Заводская схема «Стрела трубопроводы <225>» для HITACHI ZX225USR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2048289 | Коллектор | 1 |
| 03 | 4465279 | Клапан | 1 |
| 05 | J781260 | Болт с внутренним шестигранником | 6 |
| 07 | A853266 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4343680 | Тхроттле | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 8081586 | Трубка | 1 |
| 15 | 8081587 | Трубка | 1 |
| 16 | 8088513 | Трубка | 1 |
| 18 | 4357695 | Шланг | 1 |
| 19 | 4462012 | Шланг | 1 |
| 20 | 4286814 | Шланг | 1 |
| 21 | 4250060 | Шланг | 1 |
| 23 | 8090832 | Трубка | 1 |
| 24 | 8089370 | Трубка | 1 |
| 25 | 8089325 | Трубка | 1 |
| 26 | 8088799 | Трубка | 1 |
| 27 | 8090833 | Трубка | 1 |
| 28 | 4187328 | Уплотнительное кольцо | 16 |
| 29 | 4187308 | Уплотнительное кольцо | 4 |
| 30 | 4187329 | Уплотнительное кольцо | 3 |
| 32 | 4113926 | Пробка | 3 |
| 32A | 4506429 | Уплотнительное кольцо | 1 |
| 33 | 4189860 | Хомут трубки | 1 |
| 34 | 4153488 | Хомут трубки | 8 |
| 35 | 4190127 | Хомут трубки | 9 |
| 36 | J271270 | Болт с шайбой | 17 |
| 36A | J901270 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 37 | J271265 | Болт с шайбой | 1 |
| 37A | J901265 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 42 | J901202 | Болт | 4 |
| 43 | A590912 | Пружинная шайба | 4 |
| 45 | A853108 | Адаптер | 2 |
| 45A | 970860 | Уплотнительное кольцо | 1 |
| 46 | A853386 | Угловой штуцер | 1 |
| 46A | 4506429 | Уплотнительное кольцо | 1 |
| 48 | 4483359 | Шланг | 1 |
| 49 | 4432055 | Запорный клапан | 5 |
| 50 | A853188 | Адаптер | 5 |
| 50A | 4506429 | Уплотнительное кольцо | 1 |
| 52 | A853186 | Адаптер | 2 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
| 53 | 4205196 | Адаптер | 3 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 60 | 4208911 | Тройник | 2 |
| 60A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 4364433 | Шланг | 1 |
| 62 | 4455492 | Тхроттле | 1 |
| 63 | 4455491 | Тхроттле | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225USR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
