Крышка (2) — HITACHI ZX225US-HCME

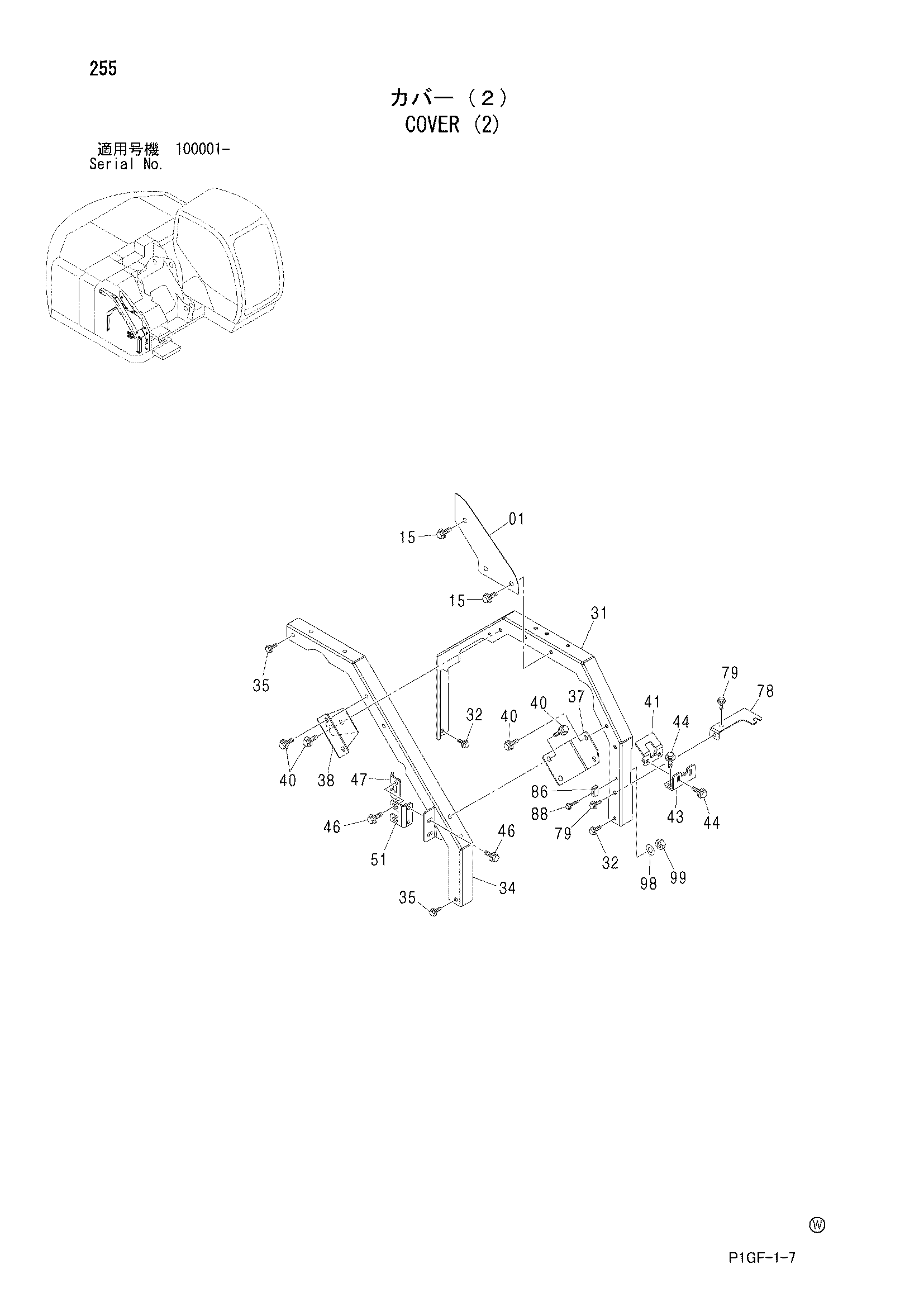

Заводская схема «Крышка (2)» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4450500 | Крышка | 1 |
| 15 | J031030 | Болт с шайбой | 3 |
| 15 | J281030 замена: J901030 | Болт с шайбой | 3 |
| 31 | 7040088 | Опора | 1 |
| 32 | J021030 | Болт с шайбой | 2 |
| 32 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 34 | 7040092 | Опора | 1 |
| 35 | J021030 | Болт с шайбой | 2 |
| 35 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 37 | 4451587 | Кронштейн | 1 |
| 38 | 4450768 | Кронштейн | 1 |
| 40 | J031030 | Болт с шайбой | 8 |
| 40 | J281030 замена: J901030 | Болт с шайбой | 8 |
| 41 | 9756250 | Защёлка | 1 |
| 43 | 4450410 | Кронштейн | 1 |
| 44 | J031030 | Болт с шайбой | 4 |
| 44 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 46 | J031030 | Болт с шайбой | 4 |
| 46 | J281030 замена: J901030 | Болт с шайбой | 4 |
| 47 | 9754967 | Защёлка | 1 |
| 51 | 9756348 | Кронштейн | 1 |
| 78 | 9755766 | Кронштейн | 1 |
| 79 | J021030 | Болт с шайбой | 2 |
| 79 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 86 | 4424157 | Ограничитель | 1 |
| 88 | J020640 | Болт с шайбой | 1 |
| 88 | J260640 замена: J900640 | Болт с шайбой | 1 |
| 98 | A590106 | Плоская шайба | 1 |
| 99 | M500605 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
