Пилотные гидролинии (B) — HITACHI ZX225US-HCME

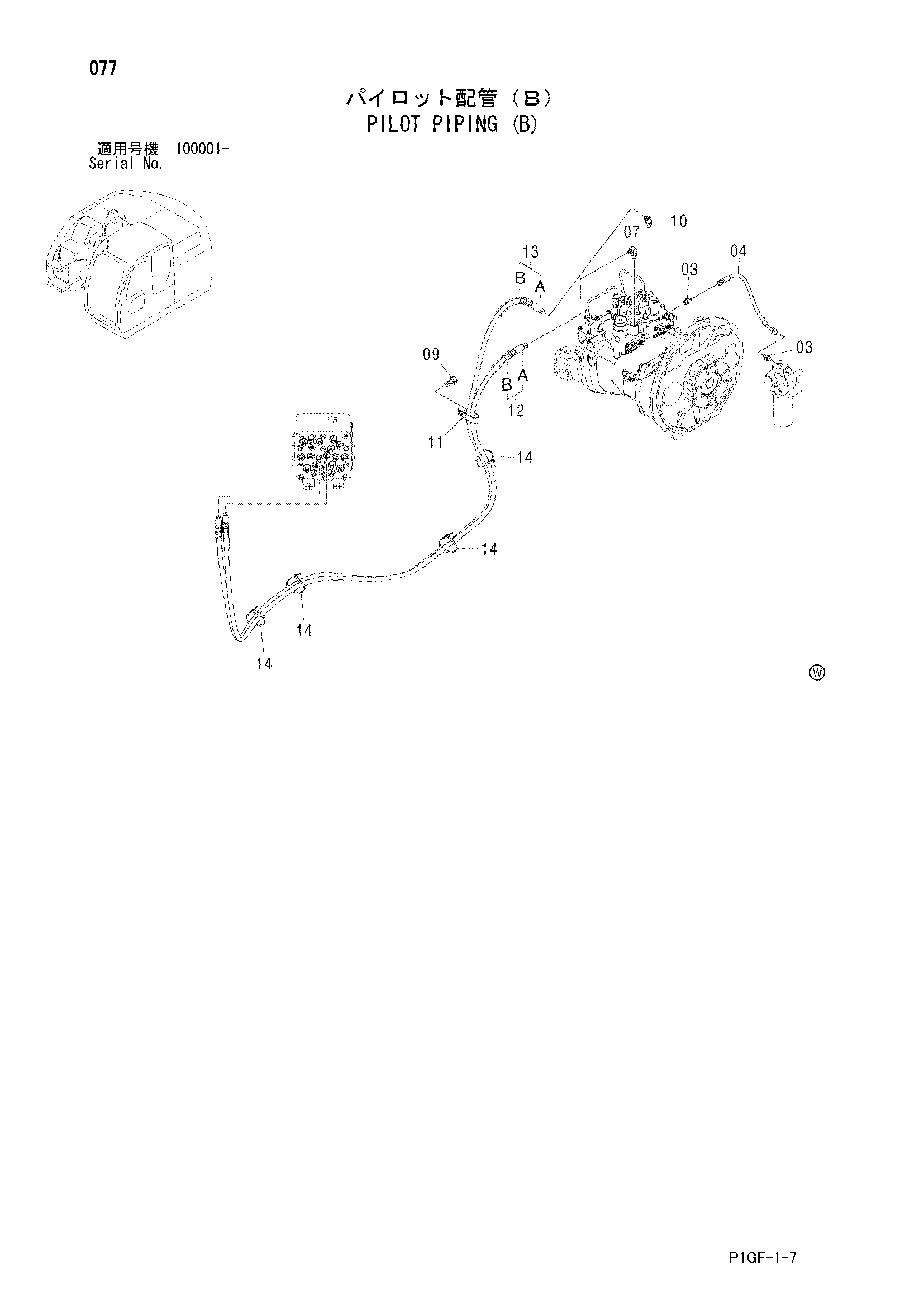

Заводская схема «Пилотные гидролинии (B)» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A852122 | Адаптер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4442219 | Шланг | 1 |
| 07 | A852323 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | J011025 | Болт с шайбой | 1 |
| 09 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 10 | A852223 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4190266 | Зажим | 1 |
| 12 | 9199929 | Шланг в сборе | 1 |
| 12A | 4450187 | Шланг (SA) | 1 |
| 12B | 4327293 | Защитный кожух | 8 |
| 13 | 9199937 | Шланг в сборе | 1 |
| 13A | 4450188 | Шланг (SB) | 1 |
| 13B | 4327293 | Защитный кожух | 8 |
| 14 | 4055312 | Ленточный зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
