Электрический тип управление детали — HITACHI ZX225US-HCME

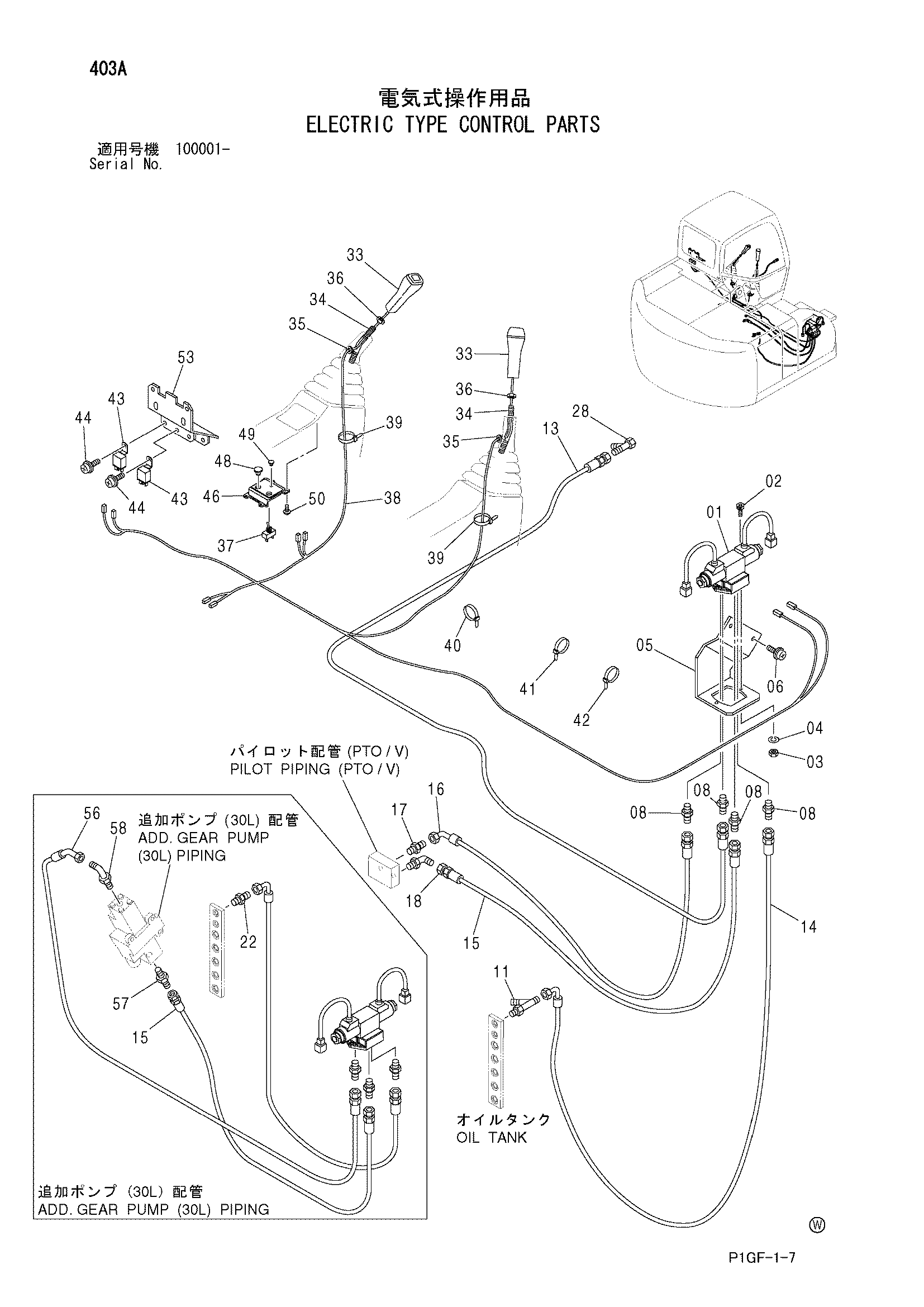

Заводская схема «Электрический тип управление детали» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | 3091753 | Кронштейн | 1 |
| 06 | J011035 | Болт с шайбой | 2 |
| 06 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 08 | 4215649 | Адаптер | 4 |
| 11 | A852422 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4269828 | Шланг | 1 |
| 14 | 4311061 | Шланг | 1 |
| 15 | 4266284 | Шланг (G) | 1 |
| 16 | 4313259 | Шланг | 1 |
| 17 | A852132 | Адаптер | 1 |
| 17A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852322 | Угловой штуцер | 1 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 22 | A852122 | Адаптер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4458842 | Соединительный штуцер | 1 |
| 33 | 4319774 | Рукоятка | 2 |
| 34 | 9739222 | Рычаг | 2 |
| 35 | 487081 | Резиновая втулка | 2 |
| 36 | J952014 | Гайка | 2 |
| 37 | 4242001 | Выключатель тумблер | 1 |
| 38 | 2046242 | Жгут проводов | 1 |
| 39 | 4300351 | Ленточный зажим | 2 |
| 40 | 4163044 | Ленточный зажим | 10 |
| 41 | 4121859 | Ленточный зажим | 4 |
| 42 | 4055312 | Ленточный зажим | 10 |
| 43 | 4414207 | Реле | 2 |
| 44 | J460614 | Винт с шайбой | 2 |
| 46 | 3091842 | Панель | 1 |
| 48 | 4294437 | Колпачок | 1 |
| 49 | 4385236 | Колпачок | 1 |
| 50 | 4452613 | Самонарезающий винт | 4 |
| 53 | 8085156 | Кронштейн | 1 |
| 56 | 4453456 | Шланг | 1 |
| 57 | A852122 | Адаптер | 1 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | A852322 | Угловой штуцер | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
