Тропикал крышка — HITACHI ZX225US-HCME

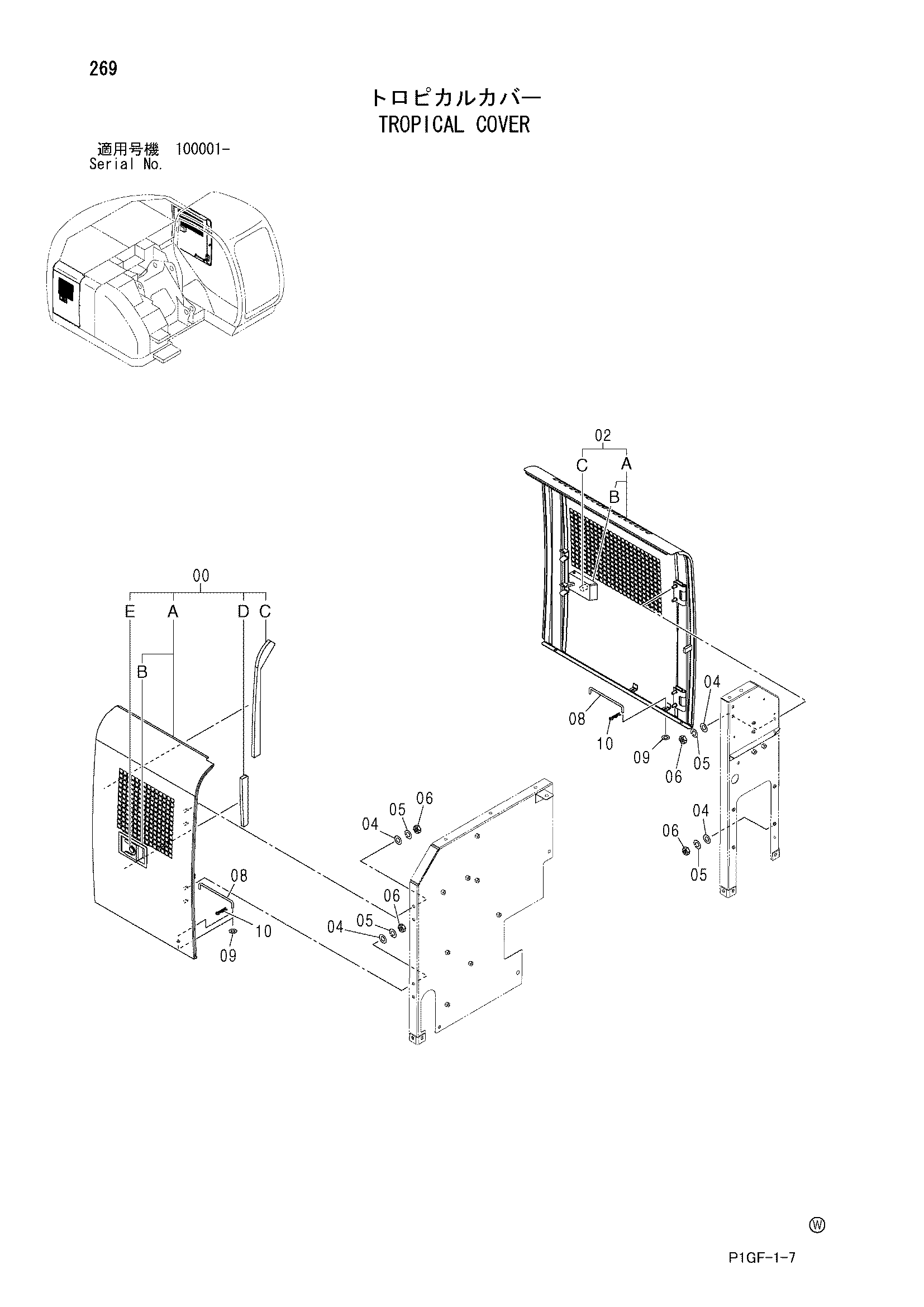

Заводская схема «Тропикал крышка» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7040807 | Дверь в сборе | 1 |
| 00A | 6020273 | Дверь | 1 |
| 01B | 4409447 | Замок | 1 |
| 01B | 4409446 | Замок | 1 |
| 00C | 4447105 | Резиновая прокладка | 1 |
| 00D | 4447027 | Резиновая прокладка | 1 |
| 01E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 01E | 4409446 | Замок | 1 |
| 02 | 7040813 | Дверь в сборе | 1 |
| 02A | 6020272 | Дверь | 1 |
| 02B | 4409395 | Замок | 1 |
| 02B | 4409394 | Замок | 1 |
| 02C | 4409396 | Гидроцилиндр. блокировка | 1 |
| 02C | 4409394 | Замок | 1 |
| 04 | A590110 | Плоская шайба | 8 |
| 05 | A590910 | Пружинная шайба | 8 |
| 06 | J950010 | Гайка | 8 |
| 08 | 4341788 | Стойка | 2 |
| 09 | A590108 | Плоская шайба | 2 |
| 10 | 4022697 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
