Гидробак — HITACHI ZX225US-HCME

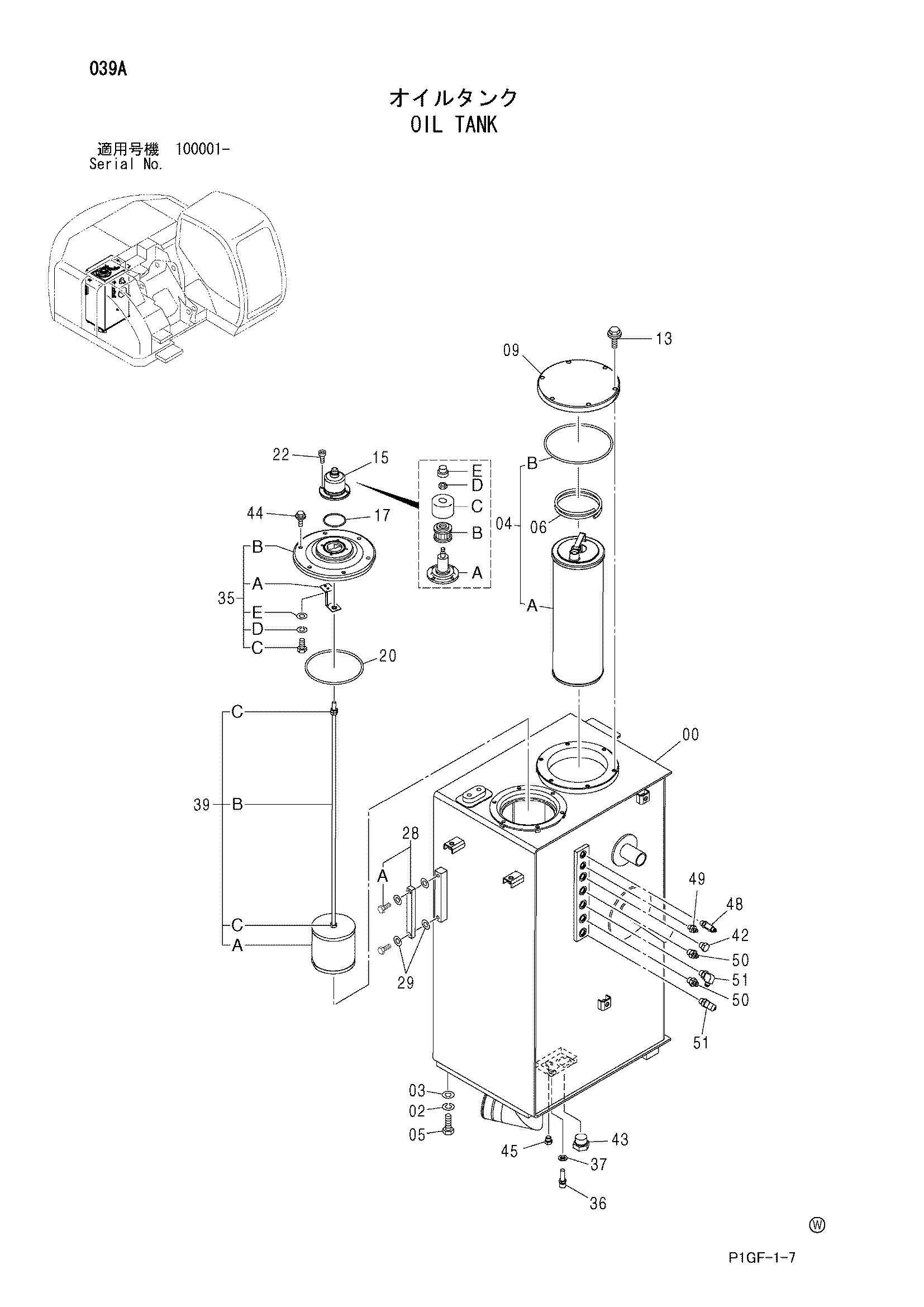

Заводская схема «Гидробак» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007520 | Гидробак | 1 |
| 02 | A590916 | Пружинная шайба | 4 |
| 03 | J222016 | Шайба | 4 |
| 04 | 4448402 | Фильтрующий элемент | 1 |
| 04A | 4443773 | Фильтрующий элемент | 1 |
| 04B | A810190 | Уплотнительное кольцо | 1 |
| 05 | J921640 | Болт | 4 |
| 06 | 4443659 замена: 4472673 | Пружина | 1 |
| 06 | 4472673 | Пружина | 1 |
| 09 | 4440802 | Крышка | 1 |
| 13 | J021035 | Болт с шайбой | 6 |
| 13 | J271035 замена: J901035 | Болт с шайбой | 6 |
| 15 | 4434017 | Сапун | 1 |
| 15A | 4437833 | Корпус | 1 |
| 15B | 4437838 | Элемент | 1 |
| 15C | 4437837 | Крышка | 1 |
| 15D | 4371825 | Гайка | 1 |
| 15E | 4437836 | Колпачок | 1 |
| 17 | A810060 | Уплотнительное кольцо | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 22 | J770616 замена: J780616 | Болт с внутренним шестигранником | 4 |
| 22 | J780616 | Болт с внутренним шестигранником | 4 |
| 28 | 8053499 | Указатель уровня | 1 |
| 28A | 4100967 | Болт | 2 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 35 | 9184556 | Крышка в сборе | 1 |
| 35A | 4408661 | Кронштейн | 1 |
| 35B | 1025093 | Крышка | 1 |
| 35C | 4350623 | Болт | 1 |
| 35D | 4225466 | Пружинная шайба | 1 |
| 35E | 4225472 | Плоская шайба | 1 |
| 36 | 4250260 | Датчик | 1 |
| 37 | 4250261 | Прокладка | 1 |
| 39 | 4436848 | Всасывающий фильтр | 1 |
| 39A | 4210224 | Сетчатый фильтр | 1 |
| 39B | 4456457 | Шток | 1 |
| 39C | J950010 | Гайка | 3 |
| 42 | A885003 | Пробка | 1 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 43 | A885008 | Пробка | 1 |
| 43A | 4506429 | Уплотнительное кольцо | 1 |
| 44 | J021025 | Болт с шайбой | 6 |
| 44 | J271025 замена: J901025 | Болт с шайбой | 6 |
| 45 | A885002 | Пробка | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852422 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852122 | Адаптер | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 50 | A852133 | Адаптер | 2 |
| 50A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852333 | Угловой штуцер | 2 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
