Кабина (6) [STD] — HITACHI ZX225US-HCME

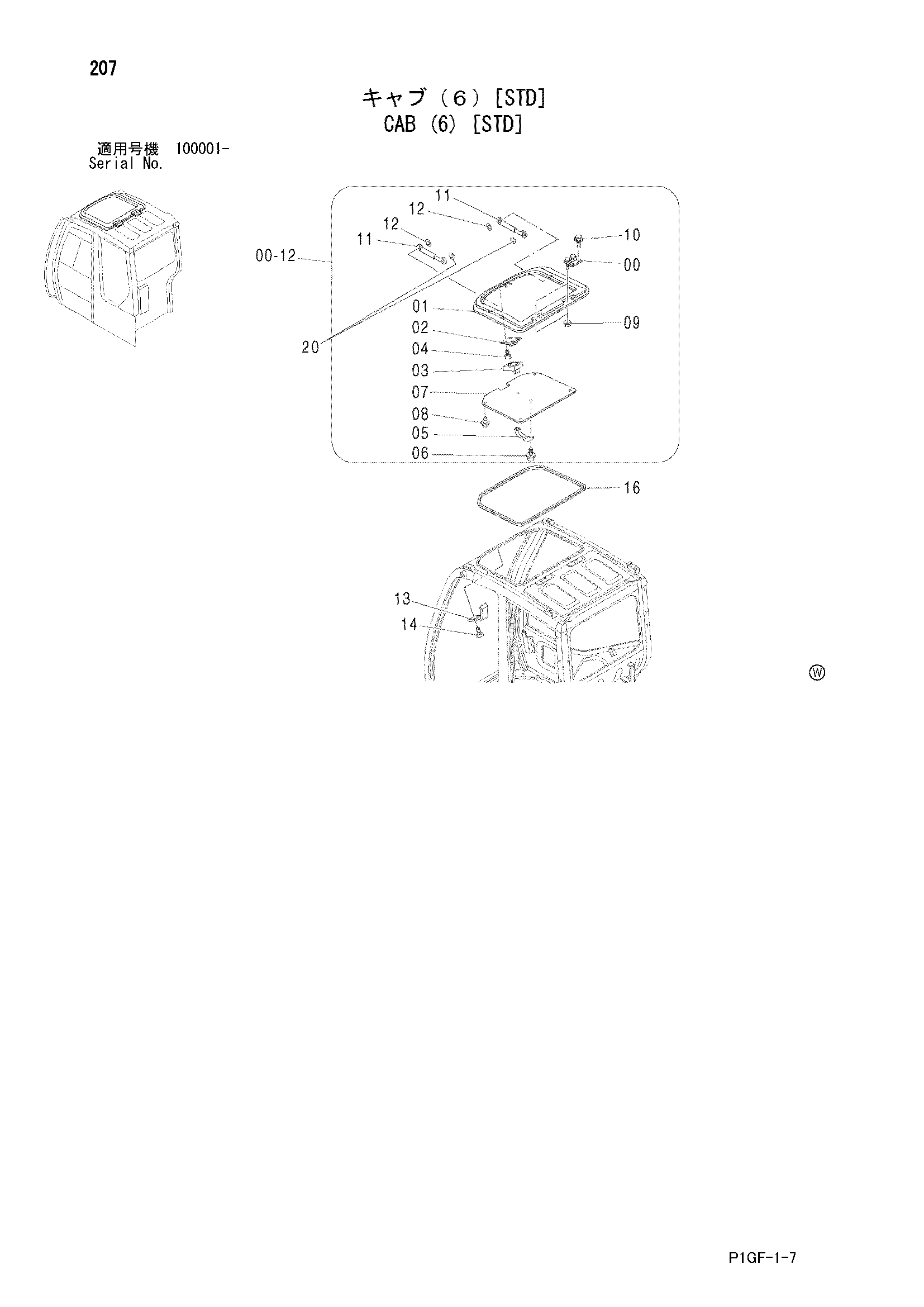

Заводская схема «Кабина (6) [STD]» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Кабина (6) [STD] HITACHI ZX225US-HCME](/catalog-drawings/a1/a14258d5-64a3-4f35-a131-a9135f79cde0.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-12 | 4466870 | Рооф в сборе | 1 |
| 00 | 4464244 | Петля | 2 |
| 01 | 4464229 | Рооф | 1 |
| 02 | 4369615 | Замок | 1 |
| 03 | 4369616 | Крышка | 1 |
| 04 | 4464235 | Винт | 4 |
| 05 | 4463942 | Рукоятка | 1 |
| 06 | 4464237 | Винт с шайбой | 2 |
| 07 | 4464242 | Лист | 1 |
| 08 | 4464243 | Зажим | 4 |
| 09 | 4464245 | Гайка | 4 |
| 10 | 4464230 замена: 4703134 | Болт фланец | 4 |
| 10 | 4703134 | Болт фланец | 4 |
| 11 | 4464231 | Пружина | 2 |
| 12 | 4464232 | Стопорное кольцо | 2 |
| 13 | 4464238 | Ответная планка | 1 |
| 14 | 4464239 | Винт | 2 |
| 16 | 4464241 | Резиновое уплотнение | 1 |
| 20 | 4464232 | Стопорное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
