Пилотные гидролинии (D-2) — HITACHI ZX225US-HCME

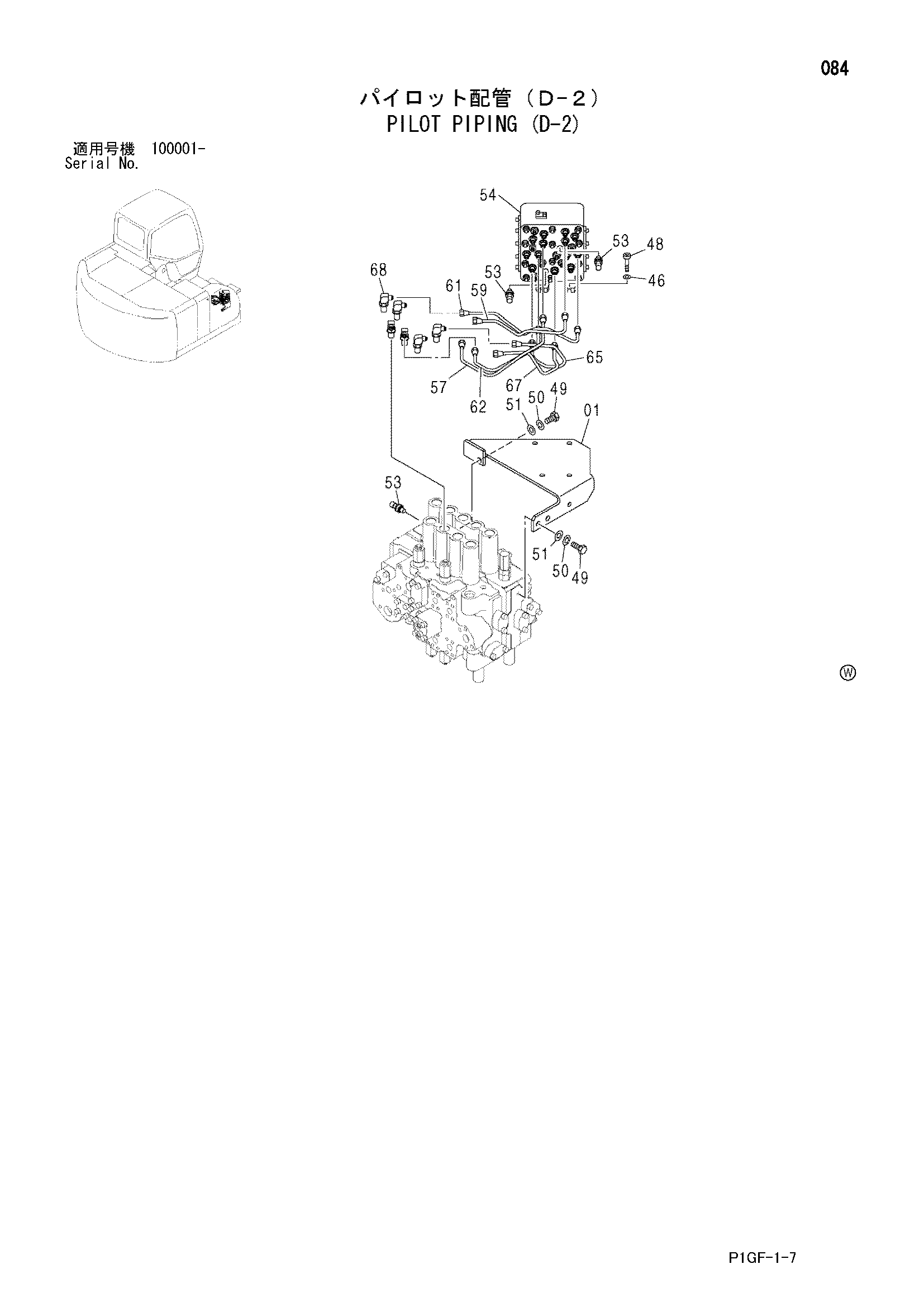

Заводская схема «Пилотные гидролинии (D-2)» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8082452 | Кронштейн | 1 |
| 46 | A590110 | Плоская шайба | 4 |
| 48 | J781040 | Болт с внутренним шестигранником | 4 |
| 49 | J901435 | Болт | 3 |
| 50 | A590914 | Пружинная шайба | 3 |
| 51 | A590114 | Плоская шайба | 3 |
| 53 | 4436535 | Датчик давления | 3 |
| 54 | 4452626 замена: 4468337 | Челночный клапан | 1 |
| 54 | 4468337 | Челночный клапан | 1 |
| 54 | 4486321 | Челночный клапан | 1 |
| 57 | 4452046 | Трубка | 1 |
| 59 | 4452047 | Трубка | 1 |
| 61 | 4452048 | Трубка | 1 |
| 62 | 4452049 | Трубка | 1 |
| 65 | 4452050 | Трубка | 1 |
| 67 | 4452051 | Трубка | 1 |
| 68 | 4420392 | Штуцер трубки | 6 |
| 68A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
