Гидролинии хода (STD. гусеница)[русский] — HITACHI ZX225US-HCME
Заводская схема «Гидролинии хода (STD. гусеница)[русский]» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.

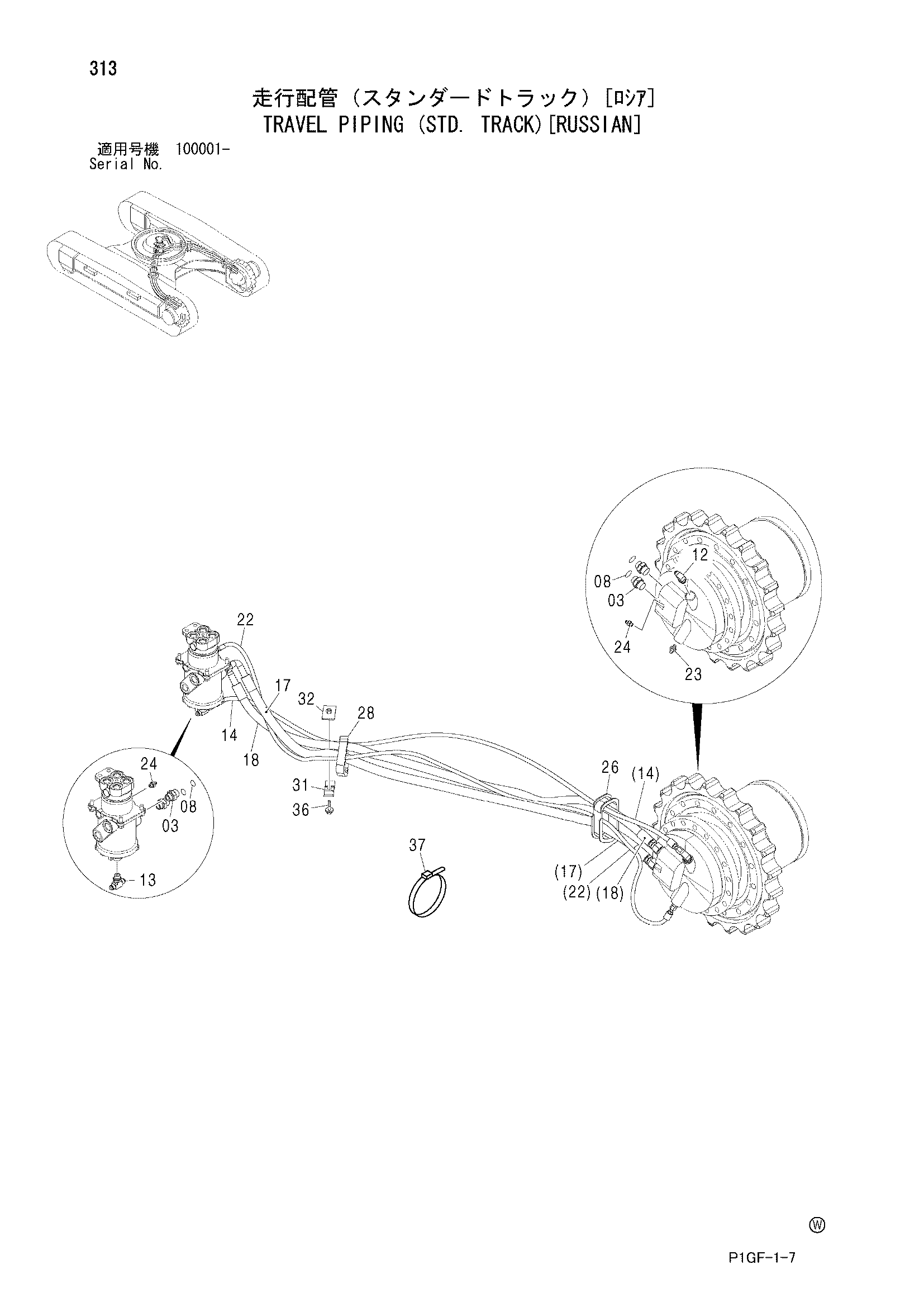

![Схема Гидролинии хода (STD. гусеница)[русский] HITACHI ZX225US-HCME](/catalog-drawings/f5/f566218f-457c-4203-adbc-54ac3a5ddcec.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A853166 | Адаптер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 12 | A852344 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852544 | Тройник | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4262927 | Нейлоновый шланг | 1 |
| 17 | 4262267 | Шланг | 1 |
| 18 | 4262270 | Шланг | 1 |
| 22 | 4457105 | Пластиковый шланг | 2 |
| 23 | 4457248 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | A852122 | Адаптер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4437525 | Резиновая втулка | 1 |
| 28 | 4428098 | Резиновая втулка | 1 |
| 31 | 4202103 | Хомут | 1 |
| 32 | 9727822 | Хомут | 1 |
| 36 | J901250 | Болт | 2 |
| 37 | 4121859 | Ленточный зажим | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
