Электрооборудование (C)<225> — HITACHI ZX225US-HCME

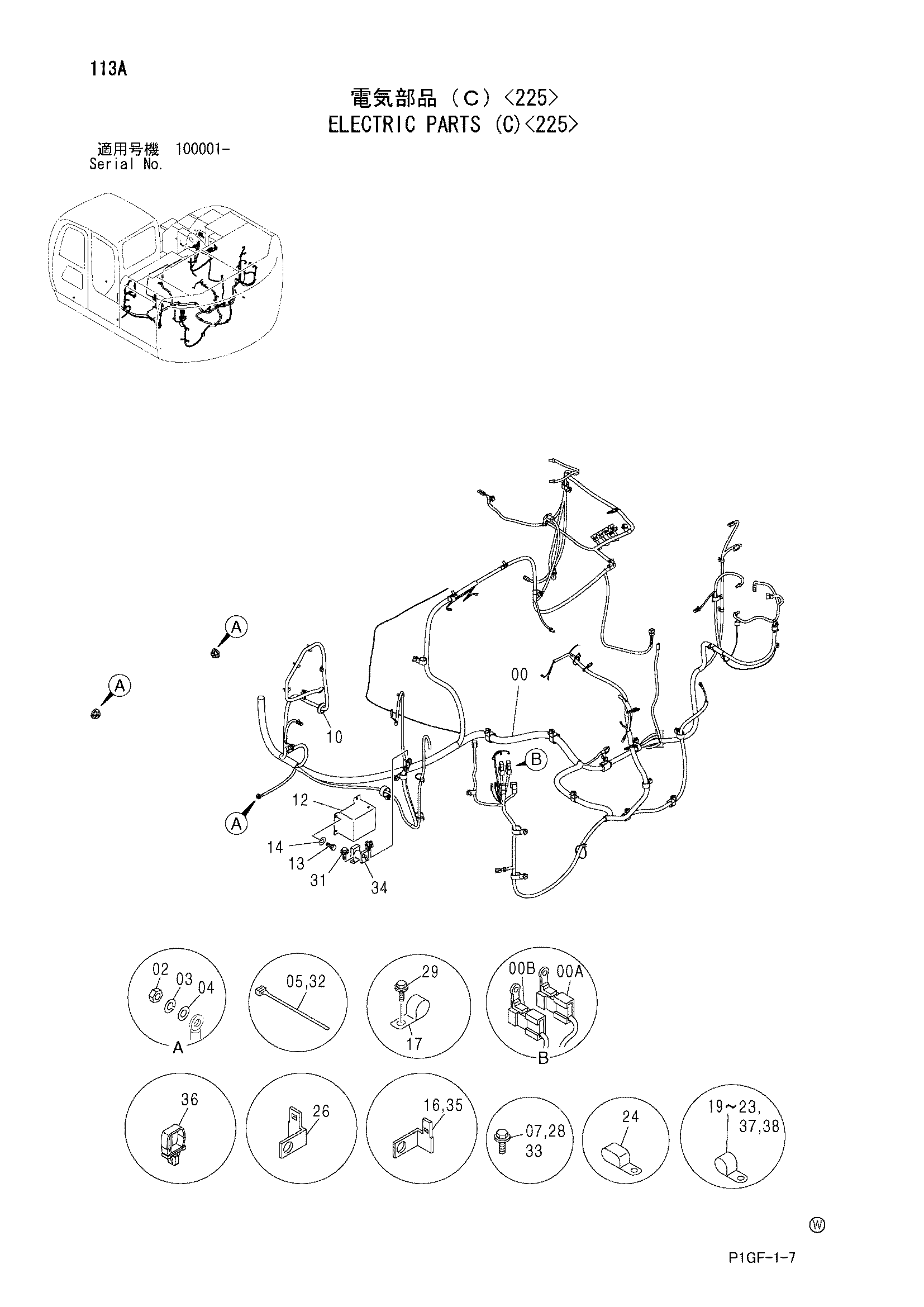

Заводская схема «Электрооборудование (C)<225>» для HITACHI ZX225US-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0004068 замена: 0004775 | Жгут проводов | 1 |
| 00 | 0004775 | Жгут проводов | 1 |
| 00A | 4423418 | Фусибле-линк | 1 |
| 00B | 4315323 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 3 |
| 03 | A590910 | Пружинная шайба | 3 |
| 04 | A590110 | Плоская шайба | 3 |
| 05 | 4055311 | Ленточный зажим | 5 |
| 07 | J011030 | Болт с шайбой | 2 |
| 07 | J271030 замена: J901030 | Болт с шайбой | 2 |
| 10 | 94-2811 | Резиновая втулка | 1 |
| 12 | 3087512 | Крышка | 1 |
| 13 | J900816 | Болт | 3 |
| 14 | A590108 | Плоская шайба | 3 |
| 16 | 4257159 | Кронштейн | 1 |
| 17 | 4450494 | Зажим (22) | 3 |
| 19 | 4190291 | Зажим (40) | 1 |
| 20 | 4190264 | Зажим (35) | 1 |
| 21 | 4190263 | Зажим (25) | 6 |
| 22 | 4190275 | Зажим (14) | 2 |
| 23 | 4190261 | Зажим (10) | 5 |
| 24 | 4190282 | Зажим (18X2) | 4 |
| 26 | 4418301 | Кронштейн | 1 |
| 28 | J011016 | Болт с шайбой | 1 |
| 28 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 29 | J010616 | Болт с шайбой | 3 |
| 29 | J260616 замена: J900616 | Болт с шайбой | 3 |
| 31 | J010816 | Болт с шайбой | 2 |
| 31 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 32 | 4055312 | Ленточный зажим | 4 |
| 33 | J011020 | Болт с шайбой | 24 |
| 33 | J271020 замена: J901020 | Болт с шайбой | 24 |
| 34 | 4452158 | Реле | 1 |
| 35 | 4381930 | Кронштейн | 1 |
| 36 | 4449250 | Зажим | 2 |
| 37 | 4190274 | Зажим (20) | 3 |
| 38 | 4192035 | Зажим (28) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX225US-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
